6
MONTAGE

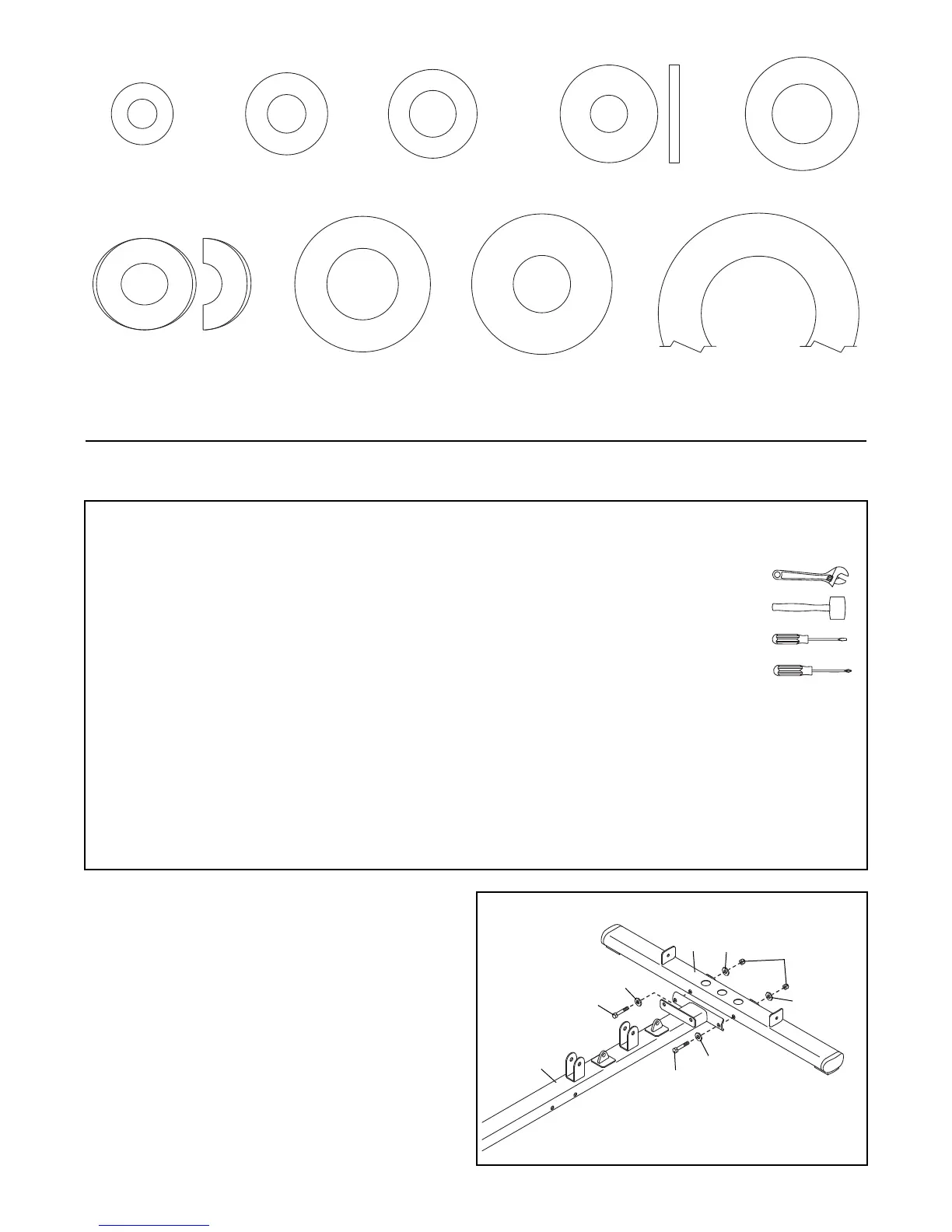

1. Legen Sie die kurze Basis (6) und die lange
Basis (1) wie angezeigt aus.
Befestigen Sie die kurze Basis (6) an eine lange
Basis (1) mit zwei M10 x 103mm Bolzen (57),
vier Gebogenen M10 Unterlegscheiben (20),
und zwei M10 Kontermuttern (68).
1
1
6
68
20
20
20
20
57
57
Um die Montage zu erleichtern, lesen Sie
sorgfältig die folgenden Informationen und
Gebrauchsanweisung:
• Man braucht zwei Leute zur Montage.
• Wegen ihres Gewichts und Grösse, sollte die
Heimfitnesstation in dem Bereich montiert wer-
den, wo sie benützt wird. Achten Sie darauf, dass
Sie genügend Platz haben, um bei der Montage
um das Gerät.
• Geben Sie alle Teile an einen dafür freigemachten
Ort. Werfen Sie keine Packungsmaterialien weg,
bevor die Montage vollendet ist.
• Verwenden Sie zur Identifizierung der kleinen
Teile die DIAGRAMME FÜR DIE IDENTI-
FIZIERUNG DER TEILE auf Seite 5 und 6.
• Die folgenden Werkzeuge (nicht inkludiert) kön-
nten für die Montage notwendig sein:
zwei verstellbare Schraubenschlüssel
einen Gummihammer
einen normalen Schraubendreher
einen Kreuzschlitzschraubendreher
Die Montage wird erleichtert, wenn man ein Set
Steckschlüssel, ein Set Gabelschlüssel oder
Ringschlüssel oder ein Set von
Ratschenschlüsseln zur Verfügung hat.
M10 Gebogen Tussenring
(20)
Kleine M8
Tussenring (74)
M6 Tussenring
(
79)
M10 Tussenring
(73)
5/8" Tussenring (71)
1/2" Tussenring (72)
13mm Tussenring (78)
2
26mm Tussenring (77)
Grote M8 Tussenring (98)
