10
7

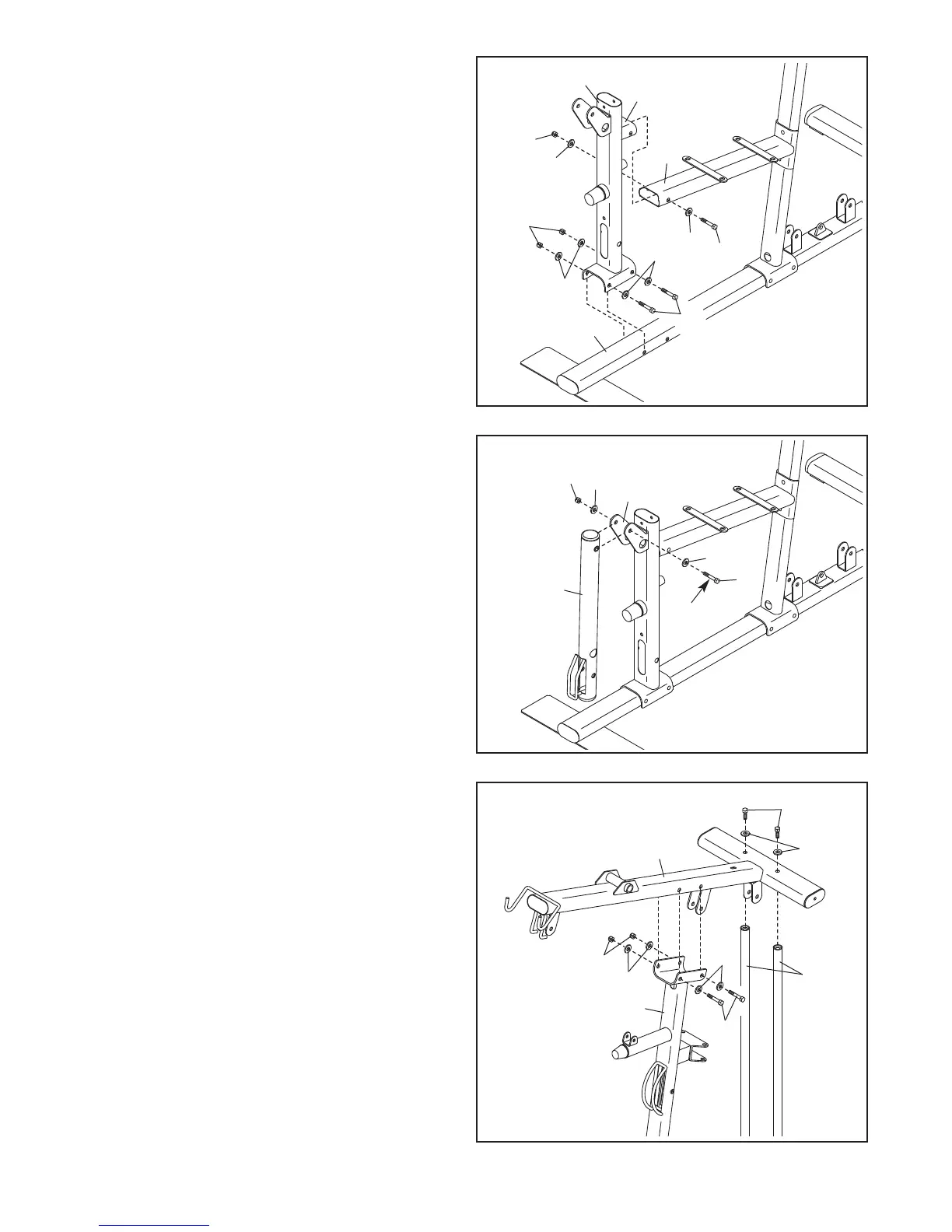

. Orientare la Gamba (21) nel modo indicato.
Inserire la staffa della Gamba contrassegnata
(21) sul Telaio Sedile (2). Fissare la Gamba al
T
elaio Sedile con un Bullone M10 x 93mm (99),
due Rondelle Concave M10 (20) e un Dado
A
utobloccante M10 (68); attendere prima di
serrare il Dado Autobloccante.
Quindi, fissare la Gamba (21) alla Base Lunga
(1) con due Bulloni M10 x 103mm (57), quattro
Rondelle M10 (73) e due Dadi Autobloccanti
M10 (68); attendere prima di serrare i Dadi
Autobloccanti.
7
8. Lubrificare un Bullone M10 x 75mm (94).
Orientare la Leva Gamba (3) nel modo indicato.
Montare la Leva Gamba (3) alla Gamba (21)
con il Bullone M10 x 75mm (94), due Rondelle
M10 (73) e un Dado Autobloccante M10 (68).
Non serrare eccessivamente il Dado
Autobloccante; la Leva Gamba deve poter
ruotare agevolmente.
8
68
68
2
Staffa
1
73
73
20
20
21
99
68
73
73
94
21
3
9. Fissare il Telaio Superiore (8) al Montante (5)
con due Bulloni M10 x 103mm (57), quattro
Rondelle M10 (73) e due Dadi M10 (68); atten-
dere prima di serrare i Dado Autobloccanti.
Quindi, fissare il Telaio Superiore (8) a ognuna
delle Guide Pesi (4) con due Viti M10 x 25mm
(60) e due Rondelle M10 (73).
Si vedano fasi da 5 a 9. Serrare tutti i Dadi
Autobloccanti M10 (68).
9
60
73
8
5
57
4
68
73
73
Lubrificante
57
