11
1

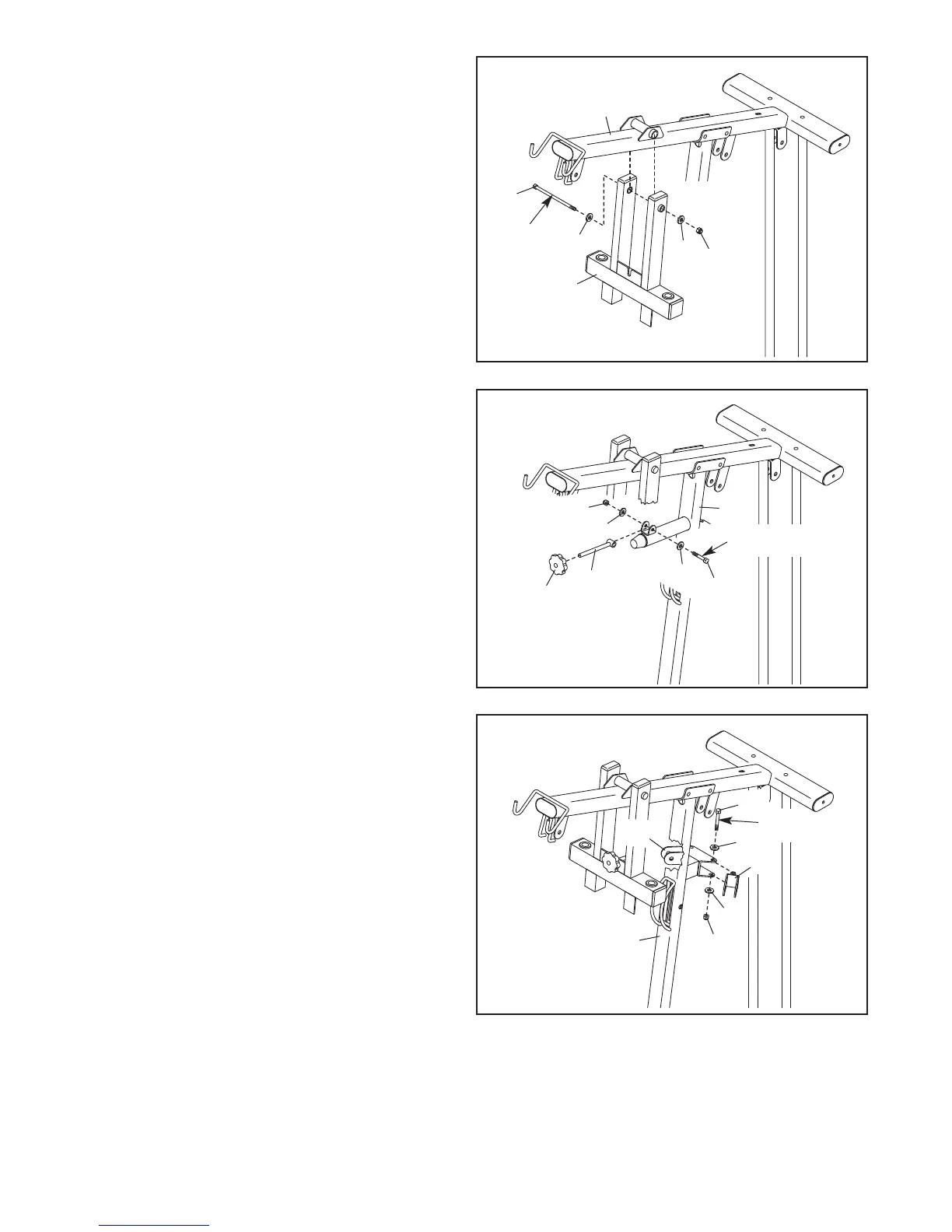

0. Lubrificare un Bullone da 1/2" x 7" (64).
Orientare il Telaio Braccio (9) nel modo indicato.
F
issare il Telaio Braccio (9) al Telaio Superiore
(8) con il Bullone da 1/2" x 7" (64), due
R
ondelle da 1/2" (72) e un Dado Autobloccante
da 1/2" (70). Non serrare eccessivamente il
Dado Autobloccante; il Telaio Braccio deve
poter ruotare agevolmente
10
8
9
64
72
72
70
11. Lubrificare un Bullone M8 x 42mm (62).
Reggere lʼAsta di Bloccaggio (46) allʼinterno
della staffa sul Montante (5). Fissare lʼAsta di
Bloccaggio con un Perno M8 x 42mm (62), due
Rondelle Piccole M8 (74) e un Dado
Autobloccante M8 (69). Non serrare eccessi-
vamente il Dado Autobloccante; lʼAsta di
Bloccaggio deve poter ruotare agevolmente.
Serrare la Manopola di Bloccaggio (45) sul-
lʼestremità dellʼAsta di Bloccaggio (46).
11
12. Lubrificare un Bullone M8 x 63mm (61).
Fissare una Staffa a U (22) a un lato del
Montante (5) con il Bullone M8 x 63mm (61),
due Rondelle Piccole M8 (74) e un Dado
Autobloccante M8 (69). Non serrare eccessi-
vamente il Dado Autobloccante; la Staffa a U
deve poter ruotare agevolmente.
Fissare lʼaltra Staffa a U (22) al Montante (5)
nel medesimo modo.
12
5
5
62
74
69
74
45
46
22
Lubrifi-
cante
69
74
Lubrificante
61
Lubrificante
74
22
