Weider 4990 I Manuale D'Istruzioni

12
1

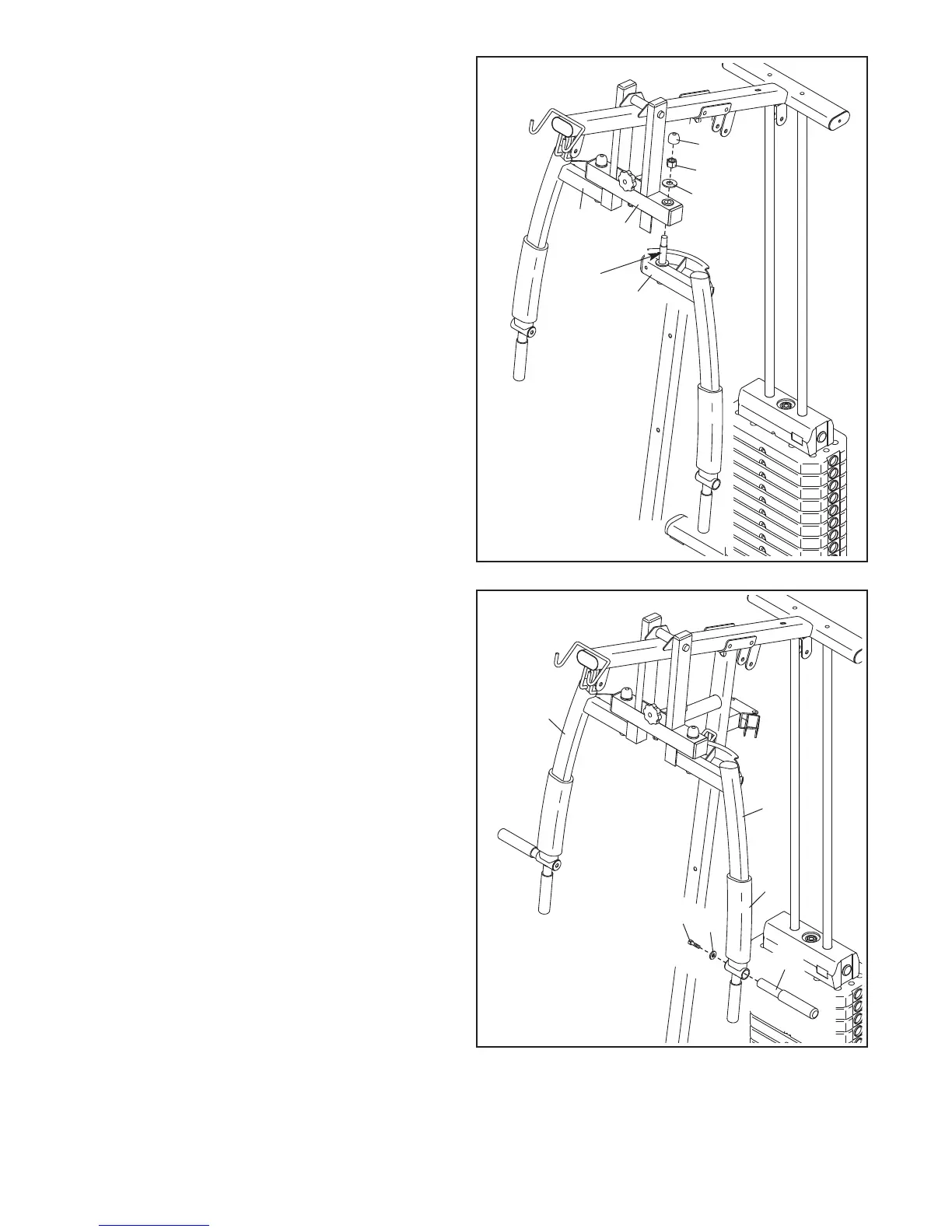

3. Localizzare il Braccio Sinistro (12) contrasseg-
nato con lʼadesivo “L” e orientarlo nel modo
indicato.
A
pplicare lubrificante all'asse nel Braccio
Sinistro (12).
Inserire il Braccio Sinistro (12) nel Telaio
Braccio (9). Fissare il Braccio Sinistro con un
Dado Autobloccante da 5/8" (75) e una
Rondella da 5/8" (71); Non serrare eccessiva-
mente il Dado Autobloccante; il Braccio
Sinistro deve poter ruotare agevolmente.
Quindi, premere un Cappuccio Cupola da 5/8"
(56) sul Dado Autobloccante da 5/8" (75).
Montare il Braccio Destro (13) nel medesimo
modo.
13
12
9
13
56
75
71
14. Infilare unʼImbottitura in Gommapiuma Grande
(48) sul Braccio Sinistro (12).
Inserire una Maniglia (17) nel Braccio Sinistro
(12). Fissare la Maniglia con una Vite M10 x
25mm (60) e una Rondella M10 (73).
Ripetere questa fase per il Braccio Destro
(13).
14
12
13
48
Lubrificante
60
73
17

Weider 4990 I Specifications

General

Brand	Weider
Model	4990 I
Category	Home Gym
Language	English
