10
7

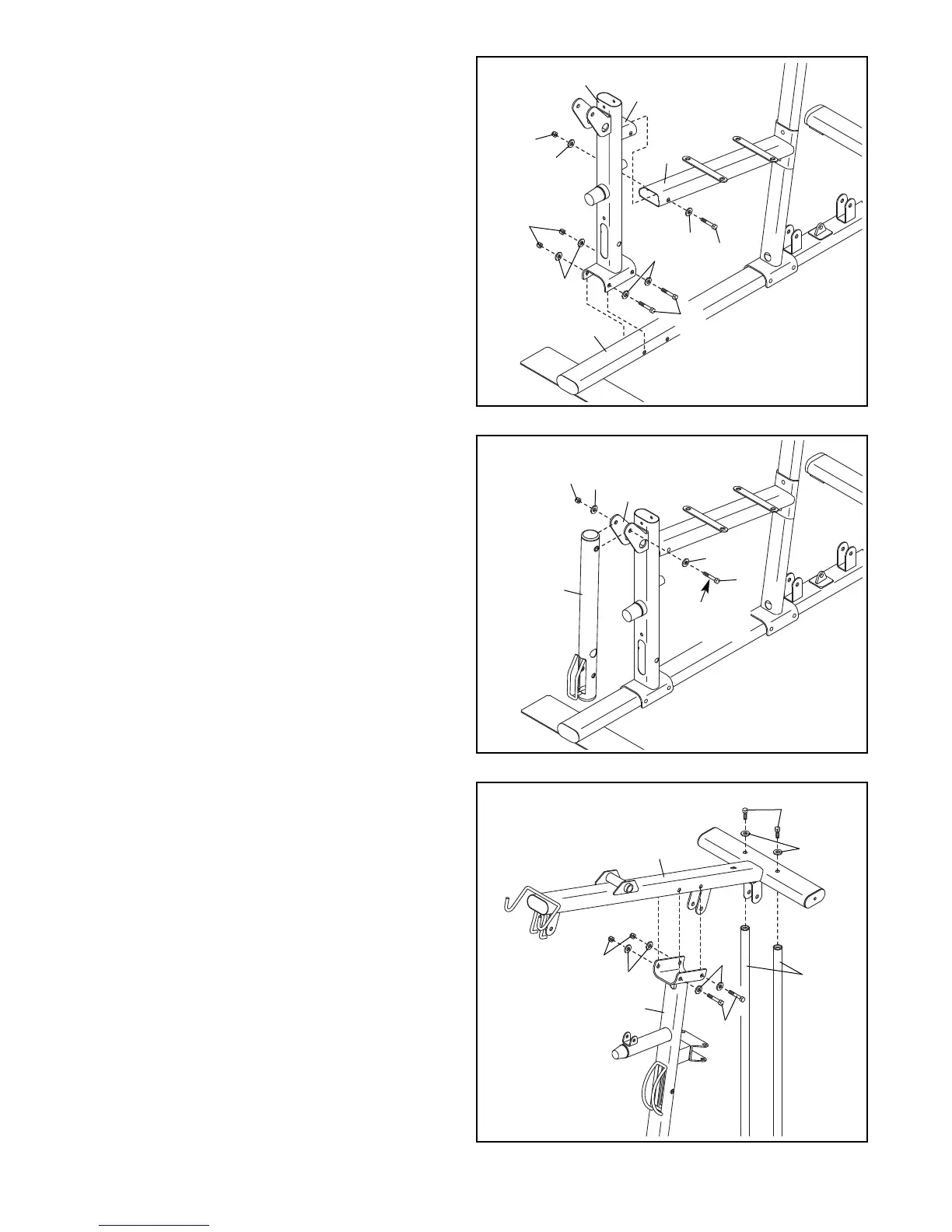

. Oriente a Perna (21) conforme mostrado.
Introduza o suporte indicado da Perna (21) na
Estrutura do Assento (2). Fixe a Perna à
E
strutura do Assento com um Pino de M10 x
93mm (99), duas Anilhas Curvas de M10 (20) e
u
ma Porca de Travamento M10 (68); não
aperte já a Porca de Travamento.
Seguidamente, fixe a Perna (21) à Base Longa
(1) com dois Pinos de M10 x 103mm (57), qua-
tro Anilhas de M10 (73) e duas Porcas de
Travamento de M10 (68); não aperte já as
Porcas de Travamento.
7
8. Aplique massa lubrificante a um Pino de M10 x
75mm (94).
Oriente a Alavanca das Pernas (3) conforme
apresentado.
Fixe a Alavanca da Perna (3) à Perna (21) com
um Pino de M10 x 75mm (94), duas Anilhas de
M10 (73) e uma Porca de Travamento M10
(68). Não aperte excessivamente a Porca de
Travamento; a Alavanca da Perna deve
mover-se com facilidade.
8
68
68
2
Soporte
1
73
73
20
20
21
99
68
73
73
94
21
3
9. Fixe a Estrutura Superior (8) à Barra Vertical (5)
com dois Pinos de M10 x 103mm (57) e quatro
Anilhas de M10 (73) e duas Porcas de
Travamento de M10 (68); não aperte já as
Porcas de Travamento.
Em seguida, fixe a Estrutura Superior (8) a
cada Guia dos Pesos (4) com dos Parafusos
M10 x 25mm (60) e dos Anilhas de M10 (73).
Consulte os passos 5 a 9. Aperte todas as
Porcas de Travamento M10 (68).
9
60
73
8
5
57
4
68
73
73
57
Massa
Lubrificante
