11
1

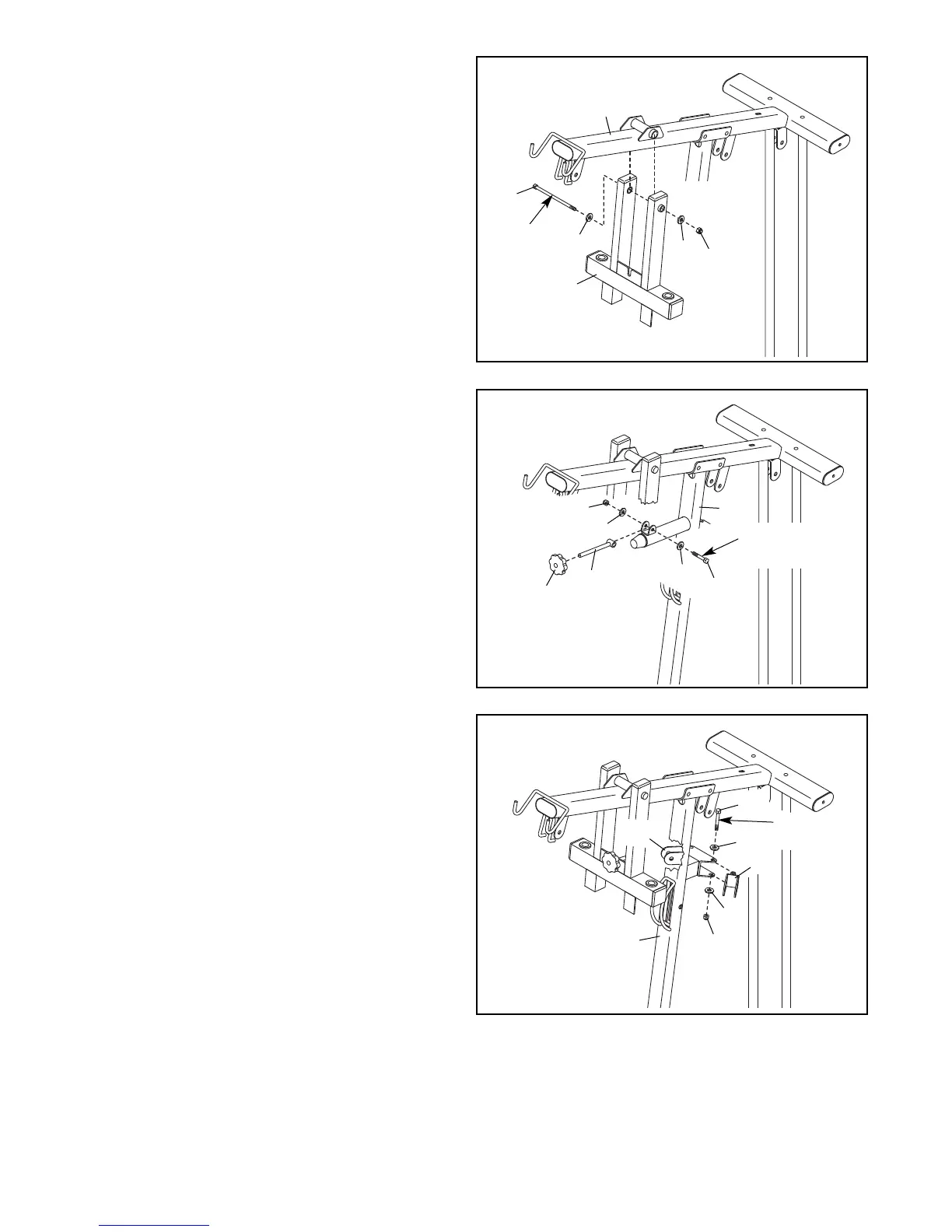

0. Aplique massa lubrificante num Pino de1/2" x 7"
(64).
Oriente a Barra do Braço (9) conforme apresen-
t
ado.
F
ixe a Barra do Braço (9) à Estrutura Superior
(8) com o Pino de 1/2" x 7" (64), duas Anilhas
de 1/2" (72) e uma Porca de Travamento de
1/2" (70). Não aperte excessivamente a
Porca de Travamento; a Barra do Braço
deve rodar facilmente.
10
8
9
64
72
72
70
11. Aplique massa lubrificante a um Pino de M8 x
42mm (62).
Segure na Haste de Bloqueio (46) dentro do
suporte na Barra Vertical (5).
Fixe a Haste de Bloqueio com o Pino de M8 x
42mm (62), duas Anilhas Pequenas de M8 (74)
e uma Porca de Travamento de M8 (69). Não
aperte excessivamente a Porca de
Travamento; a Haste de Bloqueio deve rodar
facilmente.
Aperte o Botão de Bloqueio (45) contra a
extremidade da Haste de Bloqueio (46).
11
12. Aplique massa lubrificante a um Pino de M8 x
63mm (61).
Fixe um Grampo em U (22) a um lado da Barra
Vertical (5) com o Pino M8 x 63mm (61), duas
Anilhas Pequenas M8 (74) e uma Porca de
Travamento M8 (69). Não aperte excessiva-
mente a Porca de Travamento; o Grampo em
U deve rodar facilmente.
Fixe o outro Grampo em U (22) à Barra
Vertical (5) da mesma forma.
12
5
5
62
74
69
74
45
46
22
Massa
Lubrificante
69
74
Massa
Lubrificante
61
Massa
Lubrificante
74
22
