Weider 4990 I Manual Do Utilizador

12
1

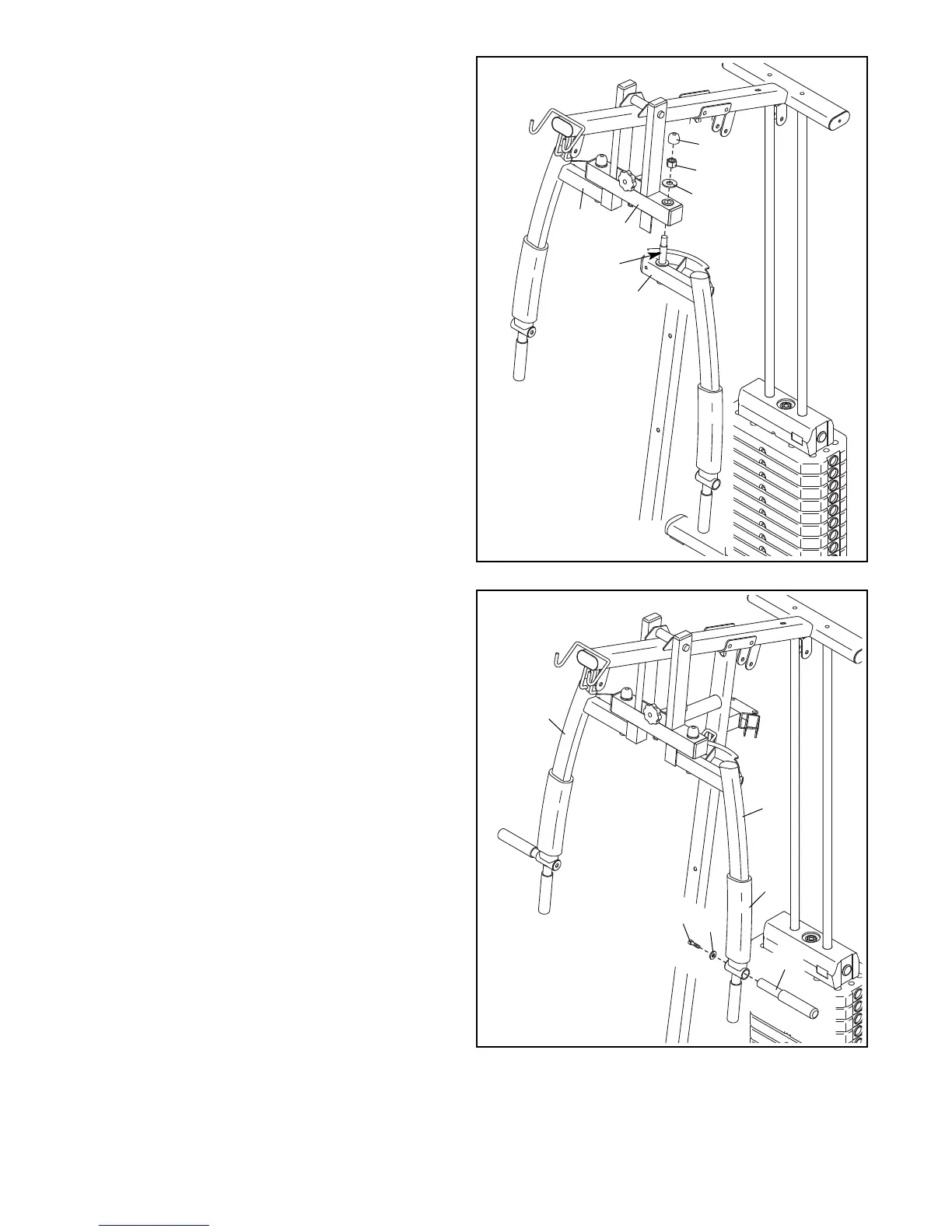

3. Identifique o Braço Esquerdo (12), que está
marcado com um autocolante “L” (L ou Left
indica esquerdo; R ou Right indica direita), e
oriente-o conforme apresentado.
Aplique massa lubrificante ao eixo no Braço
E
squerdo (12).
Insira o Braço Esquerdo (12) na Barra do Braço
(9). Fixe o Braço Esquerdo com uma Porca de
Travamento de 5/8" (75) e uma Anilha de 5/8"
(71). Não aperte excessivamente a Porca de
Travamento; o Braço Esquerdo deve rodar
facilmente.
Em seguida, exerça pressão numa Tampa
Semi-Esférica de 5/8" (56) sobre a Porca de
Travamento de 5/8" (75).
Fixe o Braço Direito (13) da mesma forma.
13
12
9
13
56
75
71
14. Faça deslizar uma Almofada de Acolchoamento
Grande (48) para o Braço Esquerdo (12).
Insira um Punho (17) no Braço Esquerdo (12).
Fixe o Punho com um Parafuso de M10 x
25mm (60) e uma Anilha de M10 (73).
Repita este passo para o Braço Direito (13).
14
12
13
48
Massa
Lubrificante
60
73
17
