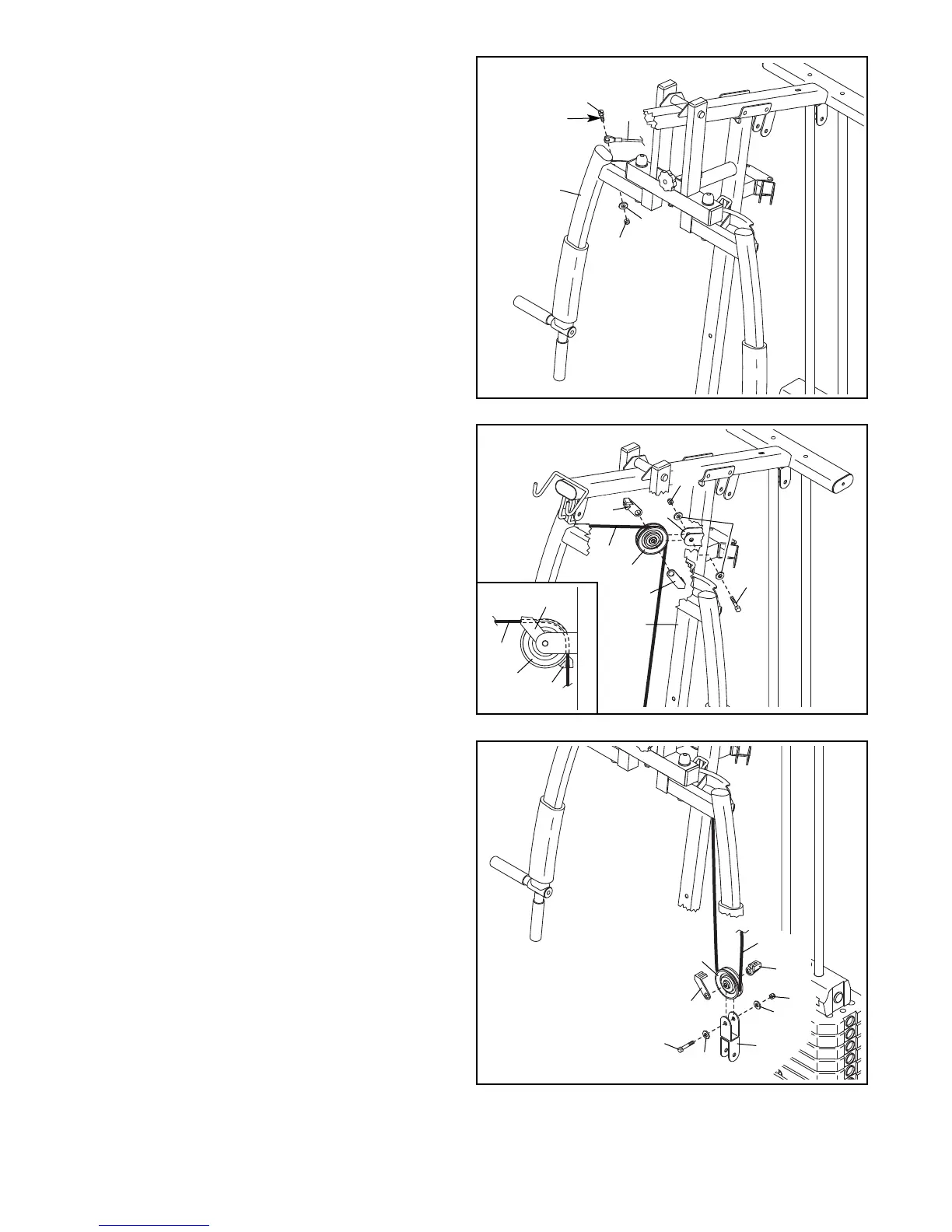

5. Consulte o DIAGRAMA DOS CABOS na página
27 e identifique o Cabo do Braço (51).
Aplique massa lubrificante a um Pino de M10 x
3
2mm (59).
F
ixe a extremidade do Cabo do Braço (51) ao
Braço Direito (13) com o Pino de M10 x 32mm
(59), uma Anilha de M10 (73) e uma Porca de
Travamento de M10 (68). Não aperte excessi-
vamente a Porca de Travamento; a
extremidade do Cabo do Braço deve rodar
facilmente.
15
73
68
5
9
13
51
17. Encaminhe o Cabo do Braço (51) sob uma
Roldana (42).
Fixe a Roldana (42) e duas Guias de Cabo (52)
a uma extremidade do Grampo Duplo em U
com Deslocamento (85) com um Pino de M10 x
50mm (58), duas Anilhas de M10 (73) e uma
Porca de Travamento de M10 (68).
Certifique-se de que as Guias de Cabo (52)
seguram o Cabo do Braço (51) na ranhura
da Roldana (42).
17
16. Encaminhe o Cabo do Braço (51) sobre uma
Roldana (42).
Fixe a Roldana (42) e duas Guias de Cabo (52)
ao Grampo em U (22) direito na Barra Vertical
(5) com um Pino de M10 x 50mm (58), duas
Anilhas de M10 (73) e uma Porca de
Travamento de M10 (68). Certifique-se de que
as Guias de Cabo fiquem posicionadas con-
forme mostrado.
Veja o desenho inserido. Certifique-se de que
as Guias de Cabo (52) seguram o Cabo do
Braço (51) na ranhura da Roldana (42).
16
42
42
51
52
52
58
85
73
52
51
73
58
5
52
22
52
52
51
42
Massa
Lubrificante
68
73
68
