14
1

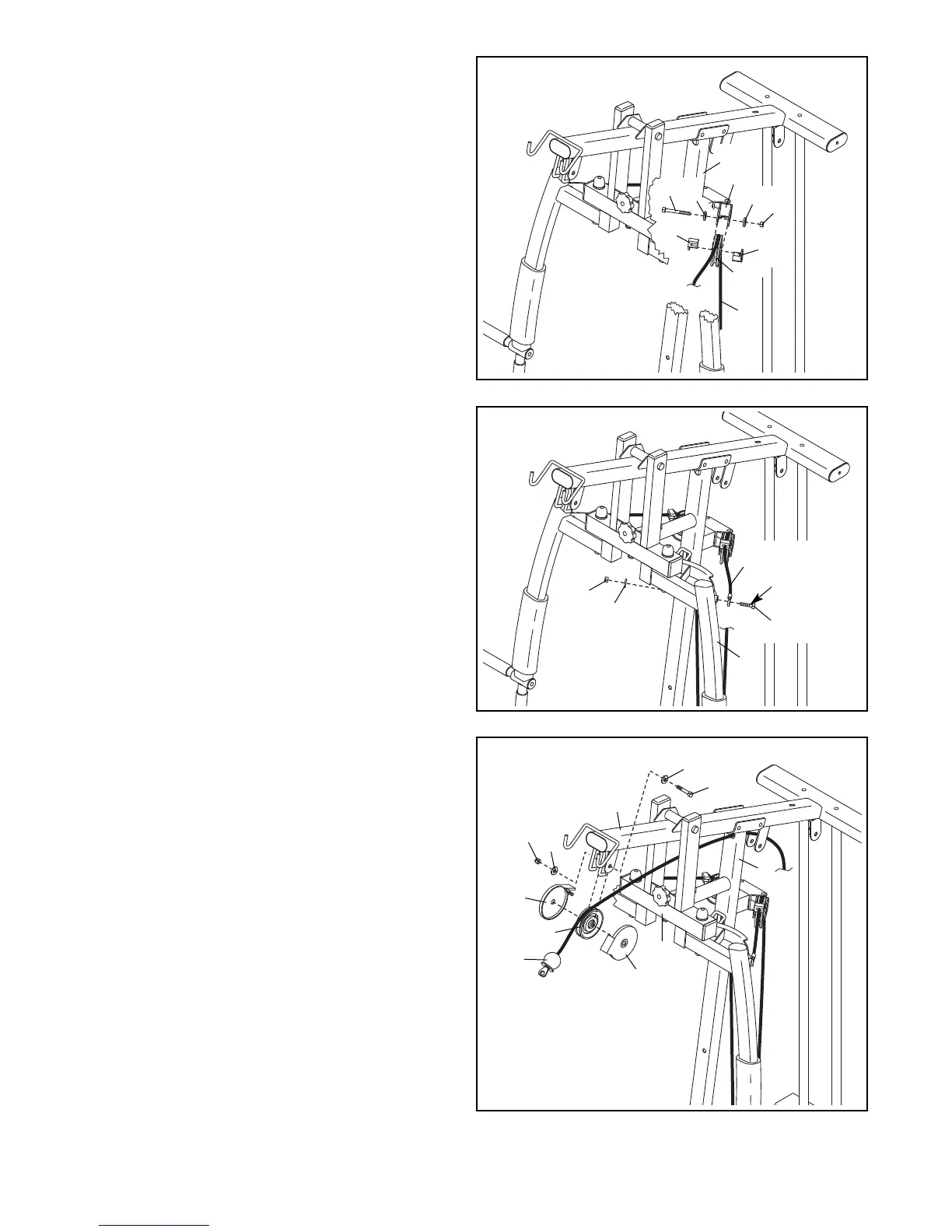

8. Encaminhe o Cabo do Braço (51) sobre uma
Roldana (42).
Fixe a Roldana (42) e duas Guias de Cabo (52)
a
o Grampo em U (22) esquerdo na Barra
Vertical (5) com um Pino de M10 x 50mm (58),
d
uas Anilhas de M10 (73) e uma Porca de
Travamento de M10 (68).
Certifique-se de que as Guias de Cabo (52)
seguram o Cabo do Braço (51) na ranhura
da Roldana (42).
18
19. Aplique massa lubrificante a um de Pino de
M10 x 32mm (59).
Fixe a extremidade do Cabo do Braço (51) ao
Braço Esquerdo (12) com o Pino de M10 x
32mm (59), uma Anilha de M10 (73) e uma
Porca de Travamento de M10 (68). Não aperte
excessivamente a Porca de Travamento; a
extremidade do Cabo do Braço deve rodar
facilmente.
19
20. Consulte o DIAGRAMA DOS CABOS na página
27 e identifique o Cabo Superior (53).
Encaminhe o Cabo Superior (53) sobre uma
Roldana (42).
Fixe a Roldana (42) e duas Capas de Polia (36)
ao suporte frontal na Estrutura Superior (8) com
um Pino M10 x 50mm (58), duas Anilhas de
M10 (73) e uma Porca de Travamento de M10
(68).
Certifique-se de que as Capas de Polia (36)
seguram o Cabo Superior (53) na ranhura da
Roldana (42).
Encaminhe o Cabo Superior (53) através da
Barra do Braço (9) e através do orifício na
Barra Vertical (5) conforme apresentado.
20
58
42
51
51
12
52
52
22
68
68
36
36
53
42
73
73
58
8
9
5
73
Massa
Lubrificante
73
68
73
5
59
