Weider 4990 I Manual Del Usuario

10
7

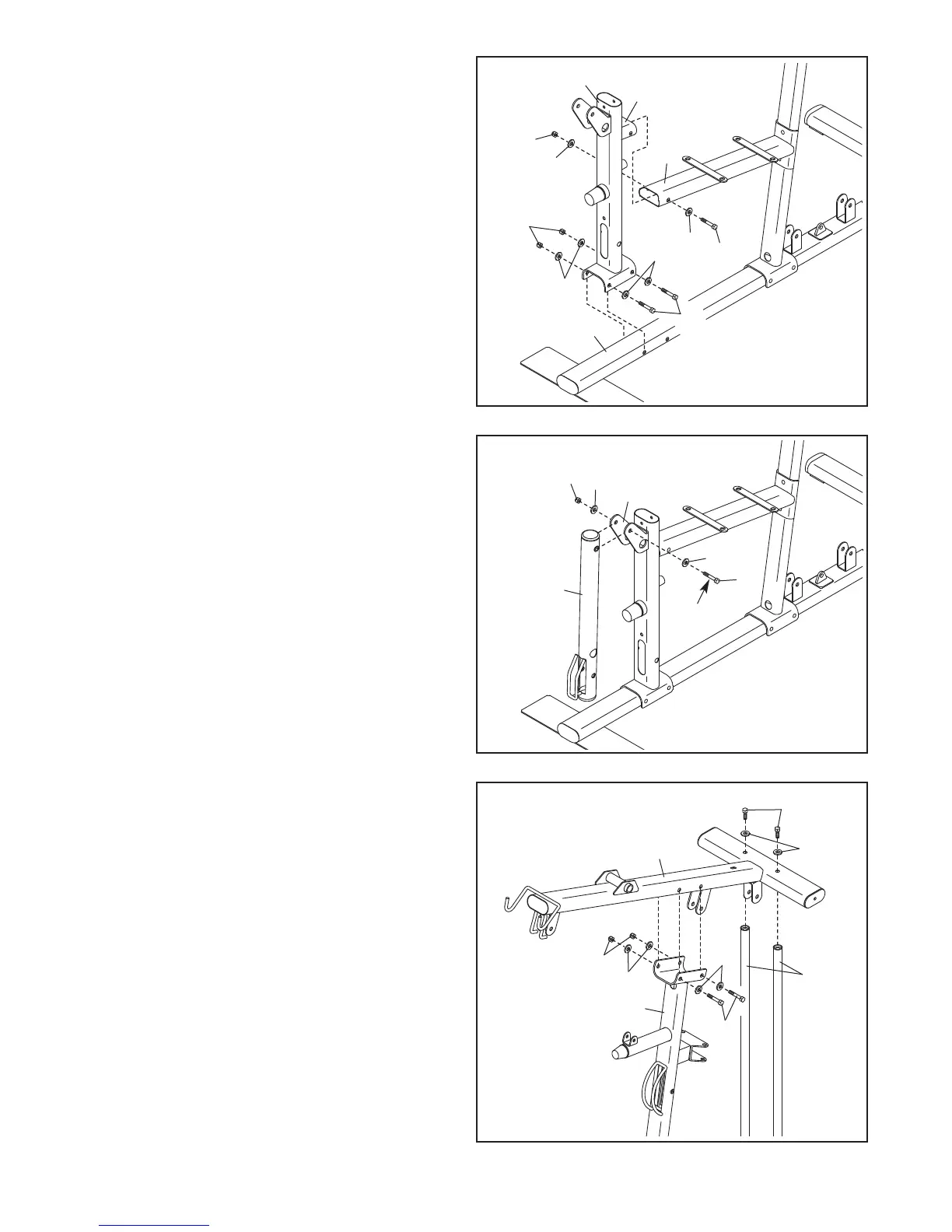

. Oriente la Pata (21) como se ilustra.
Introduzca el soporte indicado en la Pata (21)
dentro de la Armadura del Asiento (2). Fije la
P
ata a la Armadura del Asiento con un Perno
de M10 x 93mm (99), dos Arandelas Curvas de
M
10 (20) y una Contratuerca de M10 (68); no
apriete la Contratuerca todavía.
Luego fije la Pata (21) a la Base Larga (1) con
dos Pernos de M10 x 103mm (57), cuatro
Arandelas de M10 (73) y dos Contratuercas de
M10 (68); no apriete las Contratuercas
todavía.
7
8. Aplique grasa a un Perno de M10 x 75mm (94).
Oriente la Palanca para las Piernas (3) como se
indica.
Conecte la Palanca para las Piernas (3) a la
Pata (21) con dos Pernos de M10 x 75mm (94),
dos Arandelas de M10 (73), y una Contratuerca
de M10 (68). No apriete demasiado la
Contratuerca: la Palanca para las Piernas
debería poder girar fácilmente.
8
68
68
2
Soporte
1
73
73
20
20
21
99
68
73
73
94
21
3
9. Conecte la Armadura Superior (8) al Montante
Vertical (5) con dos Pernos de M10 x 103mm
(57), cuatro Arandelas de M10 (73) y dos
Contratuercas de M10 (68); no apriete las
Contratuercas todavía.
A continuación, acople la Armadura Superior (8)
a cada Guía de Pesas (4) con dos Tornillos de
M10 x 25mm (60) y dos Arandelas de M10 (73).
Vea los pasos 5 a 9. Apriete todas las
Contratuercas de M10 (68).
9
60
73
8
5
57
4
68
73
73
Grasa
57
