Weider 4990 I Manual Del Usuario

11
1

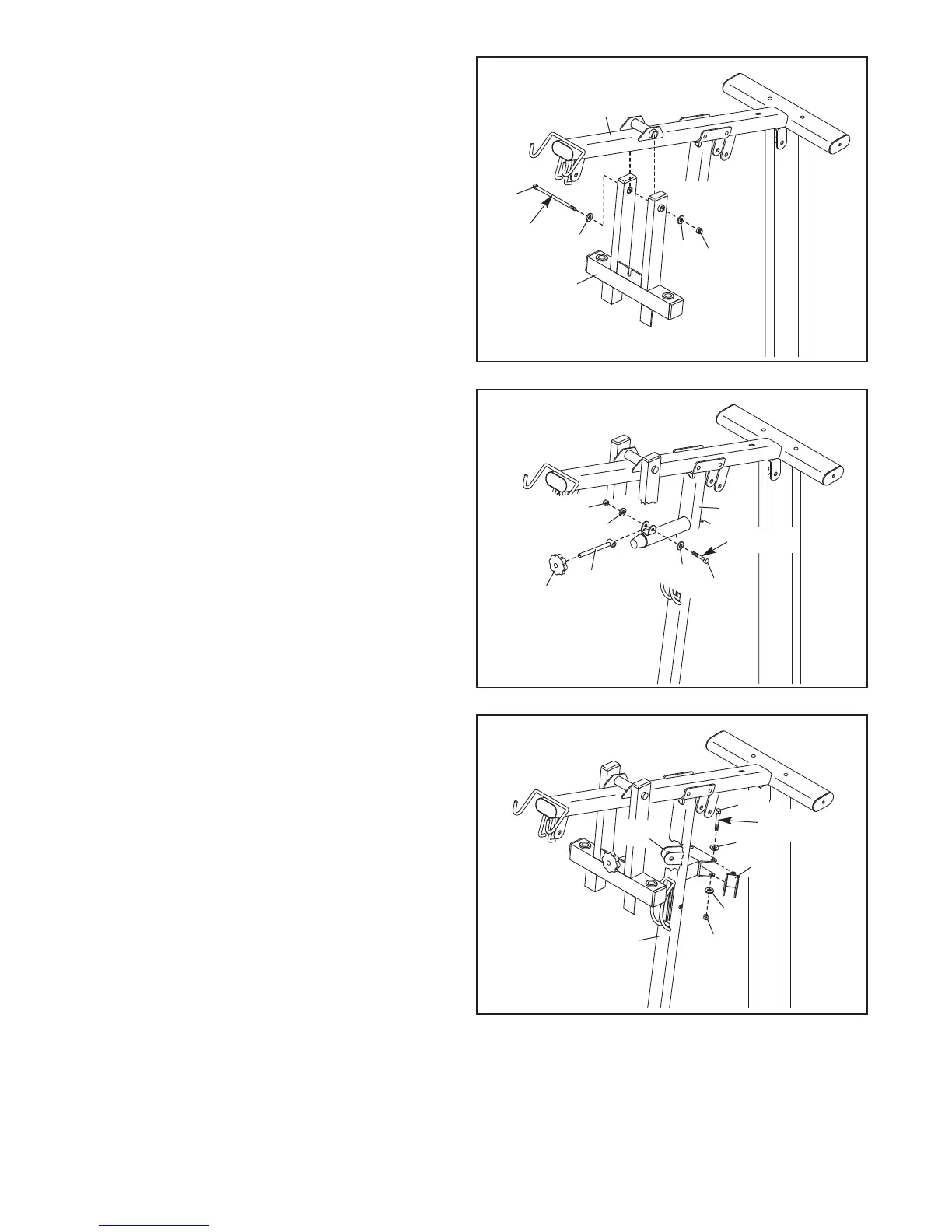

0. Aplique grasa a un Perno de 1/2" x 7" (64).
Oriente la Armadura del Brazo (9) como se
indica.
Fije la Armadura del Brazo (9) a la Armadura
S
uperior (8) con el Perno de 1/2" x 7" (64), dos
Arandelas de 1/2" (72) y una Contratuerca de
1/2" (70). No apriete demasiado la
Contratuerca; la Armadura del Brazo debe
girar fácilmente.
10
8
9
64
72
72
70
11. Aplique grasa a un Perno de M8 x 42mm (62).
Sujete la Vara de Seguridad (46) dentro del
soporte situado sobre el Montante Vertical (5).
Fije la Vara de Seguridad (46) con el Perno de
M8 x 42mm (62), dos Arandelas Pequeñas de
M8 (74) y una Contratuerca de M8 (69). No
apriete demasiado la Contratuerca; la Vara
de Seguridad debe girar fácilmente.
Apriete la Perilla de Seguridad (45) en el
extremo de la Vara de Seguridad (46).
11
12. Aplique grasa a un Perno de M8 x 63mm (61).
Fije un Soporte en U (22) a un costado del
Montante Vertical (5) con el Perno de M8 x
63mm (61), dos Arandelas Pequeñas de M8
(74) y una Contratuerca de M8 (69). No apriete
demasiado la Contratuerca; el Soporte en U
debe girar fácilmente.
Fije el otro Soporte en U (22) al Montante
Vertical (5) de la misma manera.
12
5
5
62
74
69
74
45
46
22
Grasa
69
74
Grasa
61
Grasa
74
22
