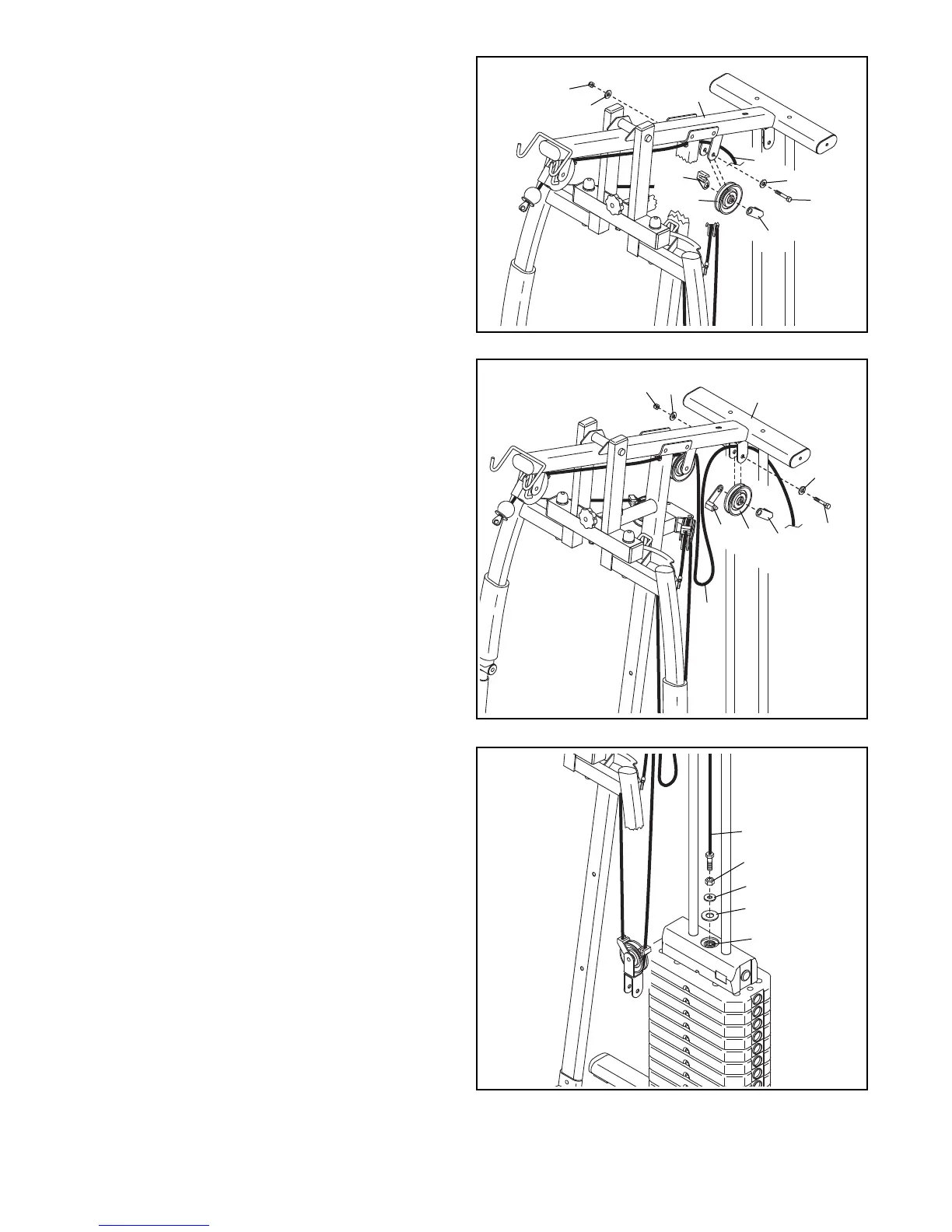

1. Leid de Bovenste Kabel (53) door de midden-
beugel in het Bovenste Onderstel (8).
Bevestig een Katrol (42) en twee
K
abelgeleiders (52) aan de middenbeugel aan
het Bovenste Onderstel (8) met een M10 x
5
2mm Bout (67), twee M10 Tussenringen (73),
en een M10 Slotmoer (68).
Zorg dat de Kabelgeleiders (52) de Bovenste
Kabel (53) vasthouden in de groef van de
Katrol (42).
21
22. Leid de Bovenste Kabel (53) door de achter-
beugel in het Bovenste Onderstel (8).
Bevestig een Katrol (42) en twee
Kabelgeleiders (52) aan de achterbeugel aan
het Bovenste Onderstel (8) met een M10 x
50mm Bout (58), twee M10 Tussenringen (73),
en een M10 Slotmoer (68).
Zorg dat de Kabelgeleiders (52) de Bovenste
Kabel (53) vasthouden in de groef van de
Katrol (42).
Trek de Bovenste Kabel (53) omlaag tussen de
midden en achterbeugels op het Bovenste
Onderstel (8) zodat er speling is in de Bovenste
Kabel. De speling wordt in stap 24 gebruikt.
22
23. Leid een 1/2" Moer (84) helemaal op de
Bovenste Kabel (53).
Plaats een 26mm Tussenring (77) en een
13mm Tussenring (78) bovenop de
Gewichtselector (7).
Maak de Bovenste Kabel (53) driekwart vast
aan de Gewichtselector (7). Maak dan de 1/2"
Moer (84) vast tegen de 13mm Tussenring (78).
23
6
8
73
73
53
67
42
8
68
73
73
58
8
53
53
84
78
77
7
52
52
52
42
52
