16
2

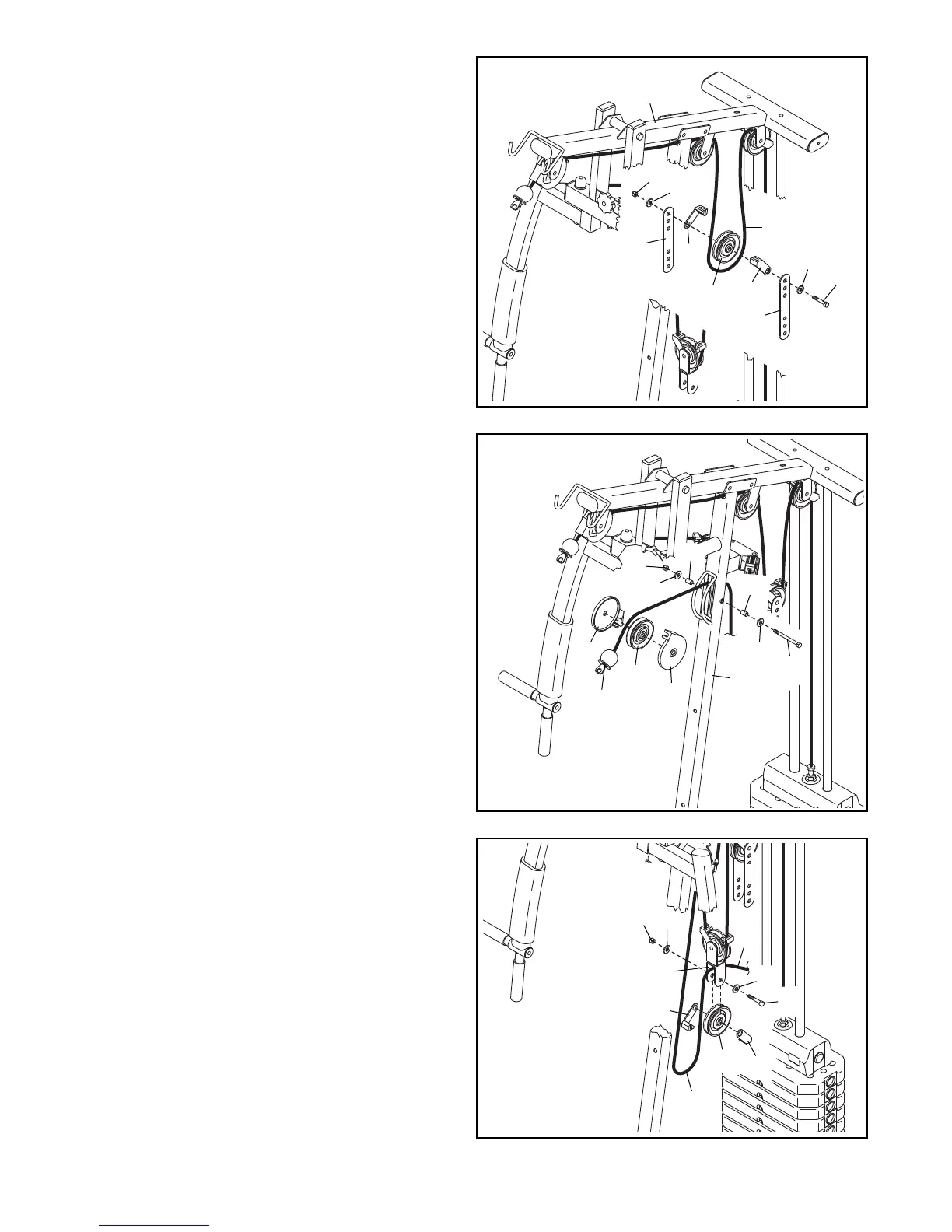

4. Zoek de Bovenste Kabel (53) hangend tussen
de middenbeugel en achterbeugels op het
Bovenste Onderstel (8).
H
oudt een Katrol (42) op de Bovenste Kabel
(53) vast.
Bevestig een Katrol (42) en twee
Kabelgeleiders (52) tussen de bovenste gaten
in de twee Katrolplaten (23) met een M10 x
50mm Bout (58), twee M10 Tussenringen (73),
en een M10 Slotmoer (68).
Zorg dat de Kabelgeleiders (52) de Bovenste
Kabel (53) vasthouden in de groef van de
Katrol (42).
24
25. Raadpleeg de KABELDIAGRAM op pagina 27
en zoek naar de Buikspierkabel (93).
Leg de Buikspierkabel (93) rond de Staander
(5) heen zoals afgebeeld.
Leg vervolgens de Buikspierkabel (93) over een
Pulley (42) heen. Maak de Katrol en twee
Katrolkappen (36) aan de binnenkant van de
Staander (5) vast met een M10 x 85mm Bout
(95), twee M10 Tussenringen (73), twee 22mm
Tussenstukken (97), en een M10 Borgmoer
(68).
Zorg ervoor dat de Katrolkappen (36) de
Buikspierkabel (93) in de gleuf van de Katrol
(42) houdt.
25
26. Leid de Kabel van de Buikspieroefening (93)
over een Katrol (42).
Bevestig de Katrol (42) en twee Kabelgeleiders
(52) aan de Offset Dubbele U-beugel (85) met
een M10 x 50mm Bout (58), twee M10
Tussenringen (73), en een M10 Slotmoer (68).
Zorg dat de Kabelgeleiders (52) de Kabel
van de Buikspieroefening (93) vasthouden in
de groef van de Katrol (42).
Trek dan de Kabel van de Buikspieroefening
(93) omlaag in de aangegeven locatie zodat er
speling is in de Kabel van de Buikspieroefening.
De speling wordt in stap 30 gebruikt.
26
8
5
3
52
52
5
95
36
42
73
73
73
93
68
7
3
68
23
58
52
93
85
73
68
23
36
42
97
97
73
58
42
Trek
52
