12
29.
Winden Sie das niedere Kabel (47) unter eine
90mm Rolle (38). Befestigen Sie die Rolle und
ein Paar Rollendeckungen (44) mit einem M10 x
53mm Bolzen (61) und einer M10 Nylon-
V
erschlussmutter (71) innen an der gezeigten
Klammer an der vorderen Basis (1). Achten Sie
darauf, dass sich die kleinen Laschen an den
Rollendeckungen oben befinden.
28. Führen Sie das niedere Kabel (47) über eine
90mm Rolle (38). Befestigen Sie die Rolle und
ein Paar Rollendeckungen (44) mit einem M10 x
53mm Bolzen (61) und einer M10 Nylon-
V
erschlussmutter (71) in den zweiten Satz Löcher
von unten in den zwei Rollenplatten (36).
Achten
Sie darauf, dass sich die großen Laschen an
den Rollendeckungen oben befinden.
61
36
38
44
44
47
71
28
38
61
47
44
44
1
71
29
Große Lasche
Kleine
Lasche

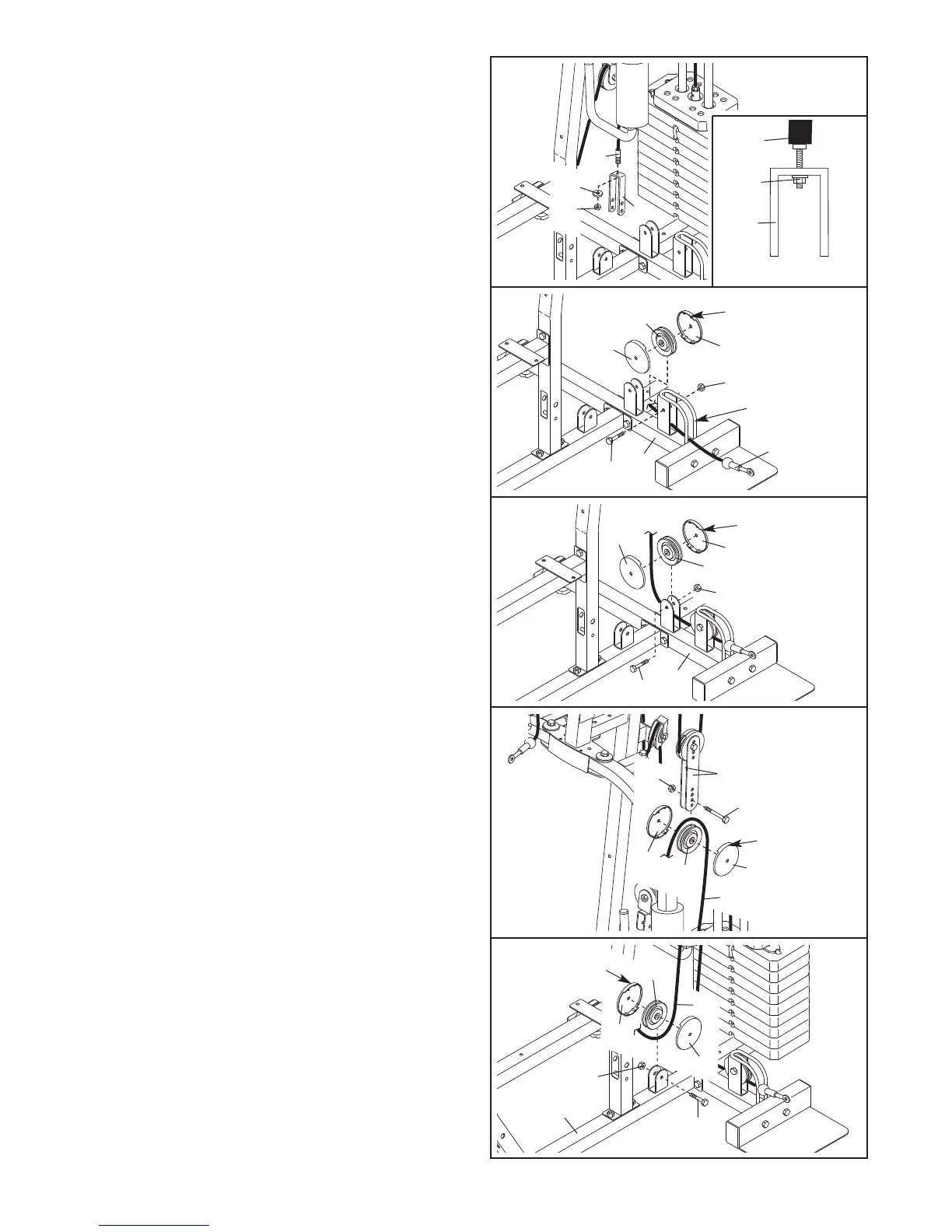

25. Befestigen Sie das kurze Kabel (83) mit einer M8
Nylon-Verschlussmutter (70) und einer M8
U
nterlegscheibe (62) an der großen “U”-Klammer
(82).
Ziehen Sie die Verschlussmutter noch
n
icht fest an; sie sollte nur zwei Umdrehungen
auf dem Ende des Kabels eingedreht sein, wie
in der eingesetzten Zeichnung gezeigt.
82
83
70
62
2
5
26. Finden Sie das untere Kabel (69). Führen Sie
das Kabel durch die Umfassung und unter eine
90mm Rolle (38). Befestigen Sie die Rolle und
ein Paar Rollendeckungen (44) mit einem M10 x
53mm Bolzen (61) und einer M10 Nylon-
V
erschlussmutter (71) innen an der gezeigten
Klammer an der mittleren Basis (2). Achten Sie
darauf, dass sich die großen Laschen an den
Rollendeckungen oben befinden.
38
44
44
2
61
47
71
Cage
Große Lasche
26
27. Winden Sie das Kabel unter eine 90mm Rolle
(38). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (44) mit einem M10 x 53mm
Bolzen (61) und einer M10 Nylon-Verschlussmut-
ter (71) innen an der gezeigten Klammer an der
mittleren Basis (2). Achten Sie darauf, dass
sich die großen Laschen an den Rollen-
deckungen oben befinden.
61
38
44
44
2
71
27
Große Lasche
83
70
82
