Weider 8970 - Seat Assembly

13

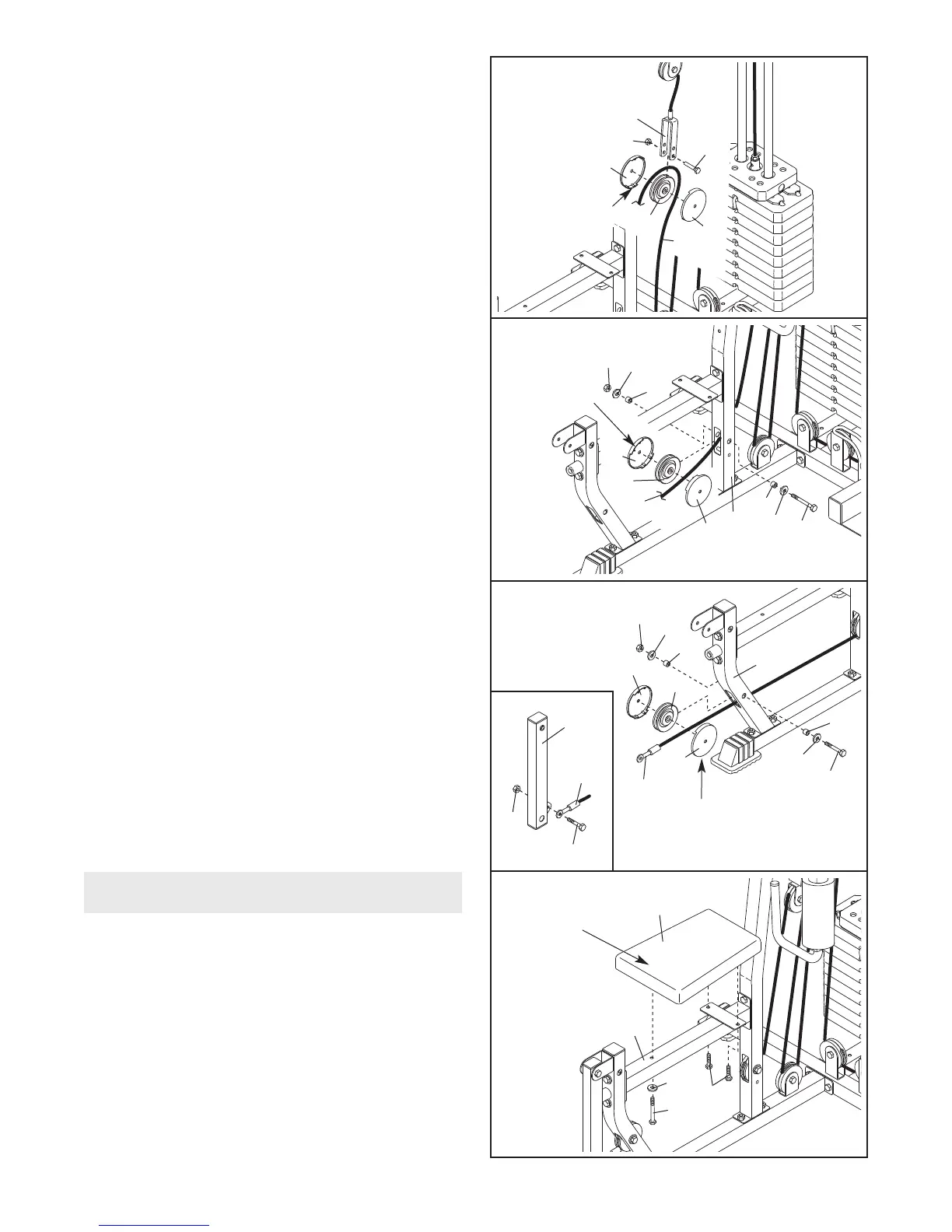

32. Führen Sie das niedere Kabel (47) durch den
Sitzpfosten (73) und unter eine 90mm Rolle (38).
Befestigen Sie die Rolle und ein Paar Rollen-
deckungen (44) mit einem M10 x 68mm Bolzen
(59), zwei M10 Unterlegscheiben (26), zwei 8mm
Abstandsstücken (51) und einer M10 Nylon-
Verschlussmutter (71) innen am Sitzpfosten.
Achten Sie darauf, dass sich die kleinen
Laschen an den Rollendeckungen unten
befinden.
Siehe eingesetzte Zeichnung. Befestien Sie das
Ende des niederen Kabels (47) mit einem M8 x
27mm Widerlagerbolzen (63) und einer M8
Nylon-V
erschlussmutter (70) am Beinhebel (4).
73
51
51
38
26
26
59
47
44
44
71
32
33. Richten Sie die Bank (16) so aus wie gezeigt.
Befestigen Sie die Bank mit einer M6 x 65mm
Schraube (65), einer M6 Unterlegscheibe (35)
und zwei M6 x 15mm Schrauben (66) am
Sitzrahmen (5).
16
35
65
5
66
Breites
Ende
33
SITZMONTAGE
4
47
63
70
Kleine
Lasche
30. Führen Sie das niedere Kabel (47) über eine
90mm Rolle (38). Befestigen Sie die Rolle und
e
in Paar Rollendeckungen (44) mit einem M10 x
53mm Bolzen (61) und einer M10 Nylon-Ver-
s
chlussmutter (71) an der doppelten großen U-
Klammer (82). Achten Sie darauf, dass sich die
kleinen Laschen an den Rollendeckungen
unten befinden.
31. Führen Sie das niedere Kabel (47) unter eine
90mm Rolle (38). Befestigen Sie die Rolle und
ein Paar Rollendeckungen (44) mit einem M10 x
68mm Bolzen (59), zwei M10 Unterlegscheiben
(26), zwei 8mm Abstandsstücken (51) und einer
M10 Nylon-Verschlussmutter (71) innen am
Vorderpfosten (6).
Achten Sie darauf, dass die
großen Laschen so ausgerichtet sind wie
gezeigt.
6
1
8
2
38
47
44
44
71
3
0
6
51
51
38
26
26
59
47
44
44
71
31
Kleine Lasche
Große Lasche
