10

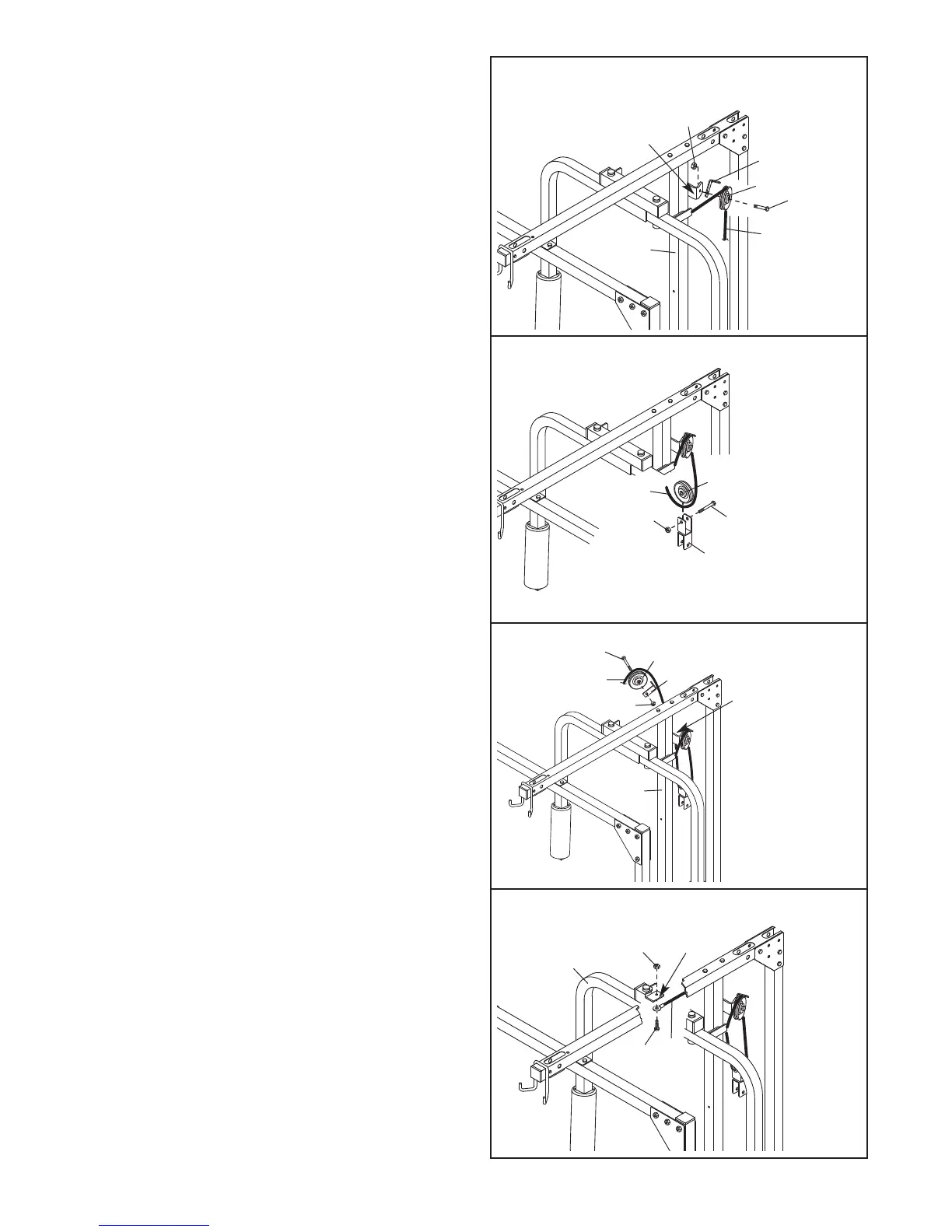

14. Winden Sie das Butterfly-Kabel (32) um eine "V"-
Rolle (25). Befestigen Sie die Rolle und eine große
Kabelklappe (27) mit einem M10 x 60mm Bolzen
(47) und einer M10 Nylon-Verschlussmutter (49)
an der Klammer an der mittleren Säule (5).
16. Winden Sie das Butterfly-Kabel (32) und eine "V"-
Rolle (25). Befestigen Sie die Rolle und eine große
Kabelklappe (27) mit einem M10 x 60mm Bolzen
(47) und einer M10 Nylon-Verschlussmutter (49)
an der Klammer auf der mittleren Säule (5).
17.
Befestigen Sie das Butterfly-Kabel (32) mit einem
M8 x 22mm Schulterbolzen (60) und einer M8
Nylon-Verschlussmutter (48) an der Klammer auf
dem rechten Butterfly-Bügel (11).
15. Entfernen Sie die 90mm Rollen (24) von der vor-
montierten doppelten "U"-Klammer (29).
Winden Sie das Butterfly-Kabel (32) unter eine
90mm Rolle (24). Befestigen Sie die Rolle mit
einem M10 x 45mm Bolzen (57) und einer M10
Nylon- Verschlussschraube (49) an der doppelten
"U"-Klammer.
14
49
Klammer
47
25
27
32
5
15
24
57
49
29
16
17
48
60
1
1
32
47
32
49
5
27
Klammer
Klammer
25
32
