5
Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
• Für die Montage braucht man zwei Personen.
• Plazieren Sie alle Einzelteile in einem freien
Raum und entfernen Sie alle Verpackungsteile.
Werfen Sie die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist, weg.
• Bei der Montage, achten Sie darauf, dass alle
Teile Zeichnungsgemäß ausgerichtet sind.
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Um kleine Teile identifizieren zu können,
beziehen Sie sich auf das Diagramm
in der
Mitte dieser Bedienungsanleitung.
Für die Montage braucht man folgende
Werkzeuge (in der Packung nicht enthalten):
• zwei verstellbare Schlüsseln
• einen Gummihammer
• einen Schraubenzieher
• einen Kreuzschraubenzieher
• Schmiermittel, z.B. Öl oder Vaseline und
Seifenwasser.
Um die Montage zu erleichtern, hält man bestens
folgende Werkzeuge bereit: einen Steckschlüssel-
satz, einen Gabelschlüssel- oder Ringgabelschlüs-
selsatz oder einen Rätschenschlüsselsatz.
Erleichtern Sie sich die Arbeit!
Diese Anleitung ist dazu vorgesehen, jedem
Leser es zu ermöglichen dieses Produkt erfolg
-
reich aufzubauen. Jedoch ist es wichtig zu ver-
stehen, dass die vielfältige Hantelbank viele
Teile hat, und dass der Montagevorgang Zeit
brauchen wird. Wenn man sich ausreichende Zeit
erlaubt, dann ist die Montage recht einfach.

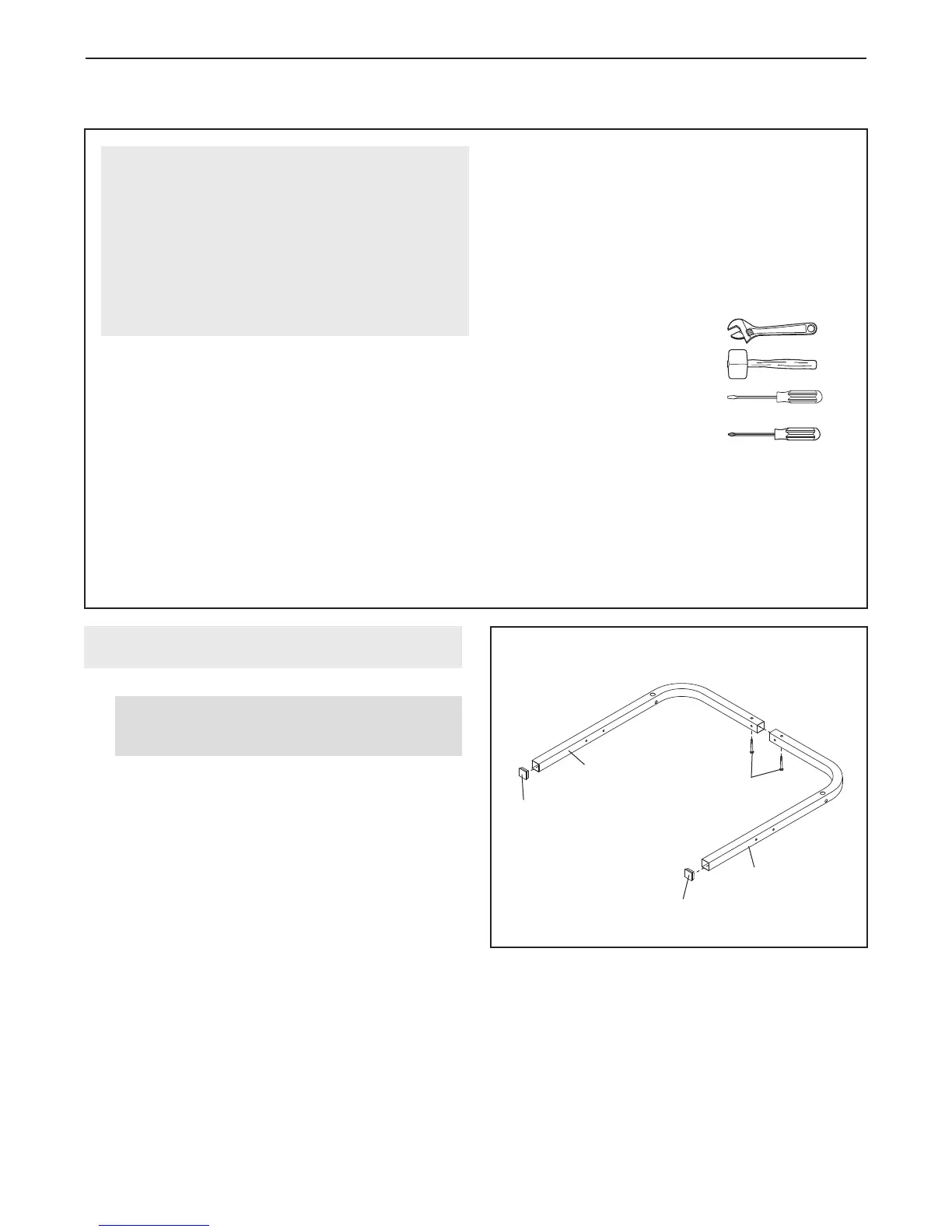

MONTAGE
1.
Drücken Sie eine 50mm quadratische
Innenkappe (43) in das Ende der rechten Basis
(1).
Führen Sie einen M10 x 60mm Einsteckbolzen
(50) hoch durch die Unterseite der rechten Basis
(1). Legen Sie die Basis auf den Boden.
Wiederholen Sie diesen Schritt mit der linken
Basis (2).
Bevor Sie beginnen, lesen Sie die umran-
dete Information oben sorgfältig durch.
1
1
2
43
43
50
Hantelgestellmontage
