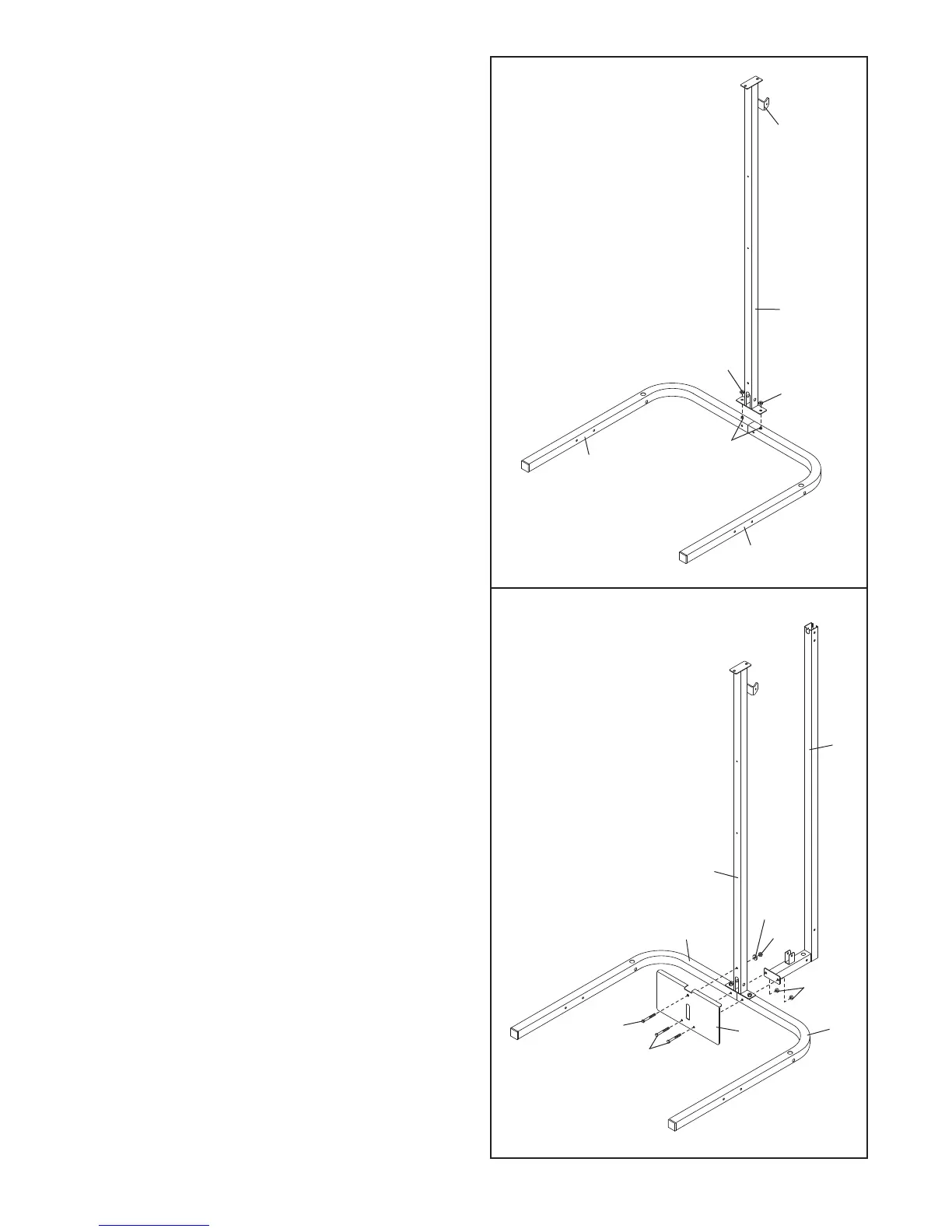

3. Befestigen Sie die Fußplatte (9) und die hintere
Säule (6) mit zwei M10 x 68mm Bolzen (46) und
zwei M10 Nylon-Verschlussmuttern (49) an der
rechten und linken Basis (1, 2).
Befestigen Sie die Fußplatte (9) mit einem M10 x
68mm Bolzen (46), einer M10 Unterlegscheibe
(52) und einer M10 Nylon-Verschlussmutter (49)
an der mittleren Säule (5).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(49) noch nicht fest.
2. Schieben Sie die mittlere Säule (5) auf die M10 x
60mm Einsteckbolzen (50) in die rechte und linke
Basis (1, 2).
Achten Sie darauf, dass die mittle
-
re Säule so gedreht ist, dass sich die gezeigte
Klammer auf der gezeigte Seite befindet. Mit
der Hand drehen Sie zwei M10 Nylon-
Verschlussmuttern (49) auf die Bolzen. Ziehen
Sie die Verschlussmuttern noch nicht fest.
