7

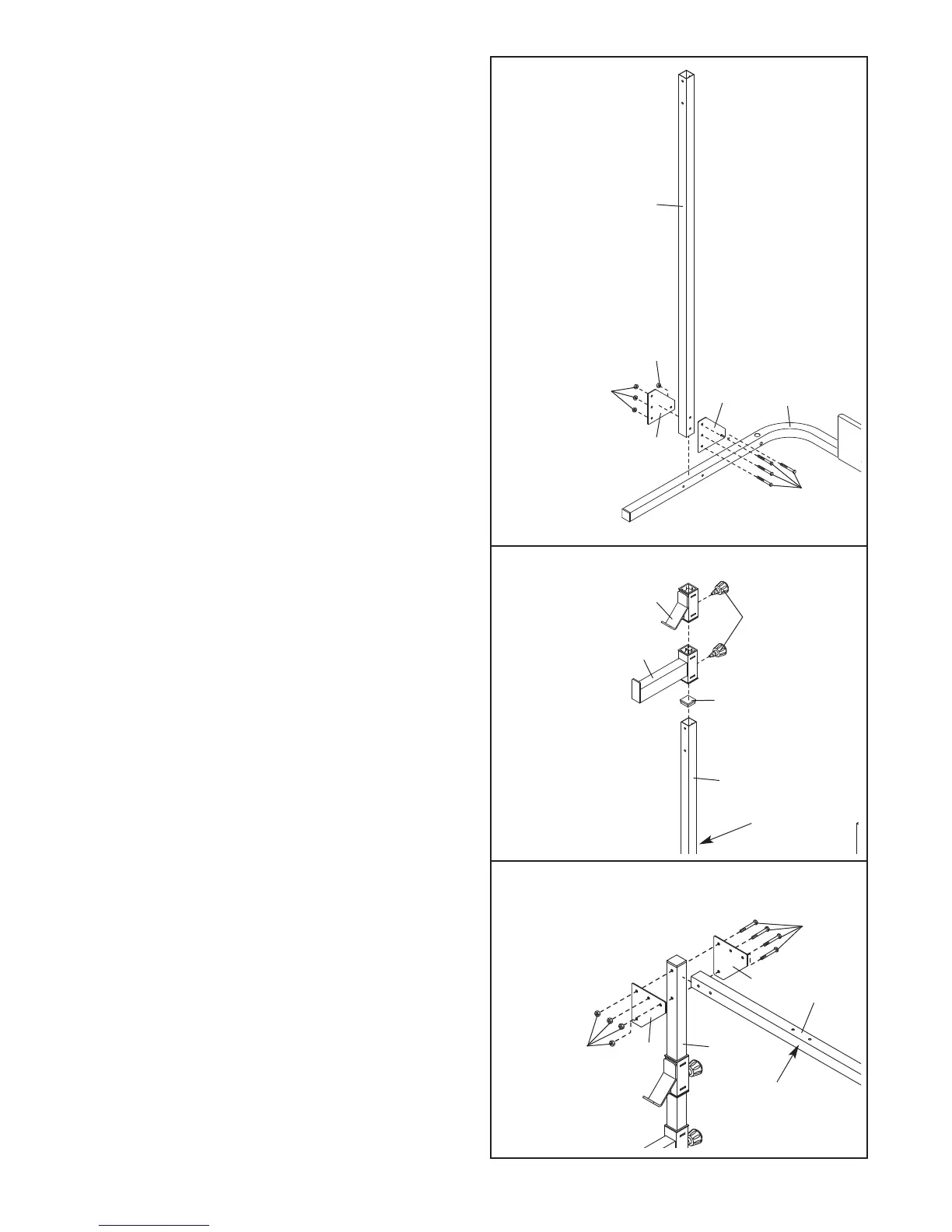

5. Drücken Sie eine 50mm quadratische
Innenkappe (43) oben in die rechte Säule (3).
Schieben Sie einen Sicherheitshaken (15) auf die
rechte Säule (3) und drehen den Knopf (17) in
das niederigste Verstelllöch in der Säule. Drehen
Sie den Knopf im Uhrzeigersinn bis er fest sitzt.
Schieben Sie eine Gewichtsablage (16) auf die
rechte Säule (3) und drehen den Knopf (17) in
eines der Verstelllöcher in der Säule. Drehen Sie
den Knopf im Uhrzeigersinn bis er fest sitzt.
Wiederholen Sie diesen Vorgang mit der lin-
ken Säule (nicht gezeigt).
6.
Befestigen Sie die Querstange (7), mit dem
Aufkleber auf der gezeigten Seite, mit vier M10 x
68mm Bolzen (46), zwei Stützplatten (14) und
vier M10 Nylon-Verschlussmuttern (49) an der
rechten Säule (3). Ziehen Sie die Nylon-
V
erschlussmuttern noch nicht fest an.
Befestigen Sie die Querstange (7) auf die glei
-
che W
eise an der linken Säule (nicht gezeigt).
4. Befestigen Sie eine der Säulen (3) mit vier M10 x
68mm Bolzen (46), zwei Stützplatten (14) und
vier M10 Nylon-V
erschlussmuttern (49) an der
rechten Basis (1).
Ziehen Sie die Nylon-
V
erschlussmuttern noch nicht fest an.
Wiederholen Sie diesen Vorgang mit der ande-
ren Säule (nicht gezeigt) und der linken Basis
(nicht gezeigt).
4
3
49
49
1
14
14
46
3
3
7
Aufkleber
14
14
46
49
17
16
15
43
5
6
Verstelllöcher
