8

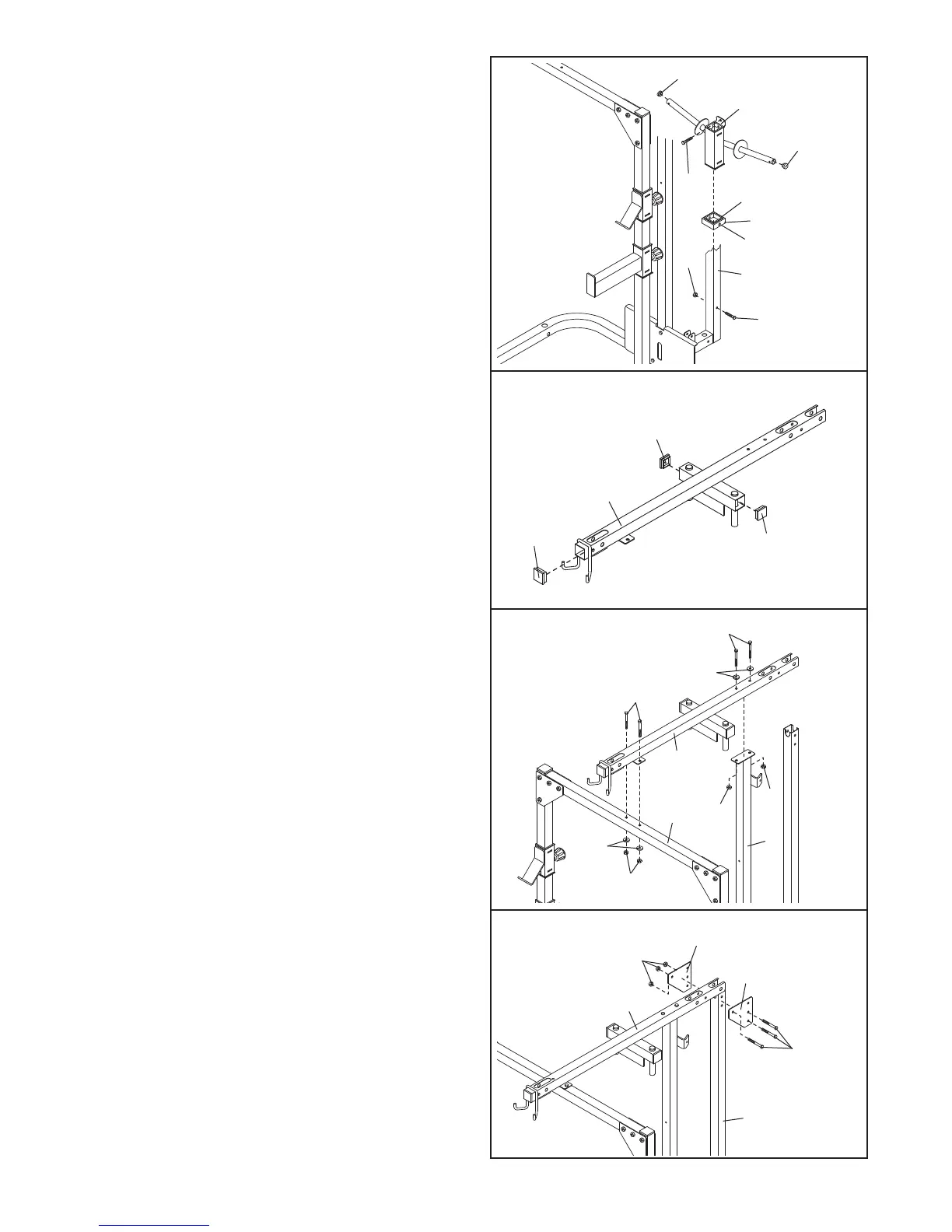

7. Schieben Sie einen Halterstopp (19) auf die hin-
tere Säule (6). Achten Sie darauf, dass der
Halterstopp so ausgerichtet ist, dass sich die
Halterstoppbuchse (20) und das gezeigte
Loch in den gezeigten Positionen befinden.
Befestigen Sie den Halterstopp mit einem M8 x
70mm Bolzen (58) und einer M8 Nylon-
Verschlussmutter (48) in das erste Loch nach
unten an der hinteren Säule.
Drücken Sie zwei 25mm runde Innenkappen (45)
in die Röhre am Gewichthalter (10). Führen Sie
einen M10 x 19mm Bolzen (61) in die Klammer
am Gewichthalter ein. Schieben Sie den
Gewichthalter auf die hintere Säule (6). Achten
Sie darauf, dass sich die Klammer auf der
gezeigten Seite befindet.
9. Befestigen Sie den oberen Rahmen (8) mit zwei
M10 x 68mm Bolzen (46), zwei M10 Unterleg-
scheiben (52) und zwei M10 Nylon-Verschluss-
muttern (49) an der Querstange (7).
Befestigen Sie den oberen Rahmen (8) mit zwei
M10 x 68mm Bolzen (46), zwei M10 Unterleg-
scheiben (52) und zwei M10 Nylon-Verschluss-
muttern (49) an der mittleren Säule (5).
Ziehen Sie die M10 Nylon-Verschlussmuttern
(49) noch nicht fest.
10.
Befestigen Sie den oberen Rahmen (8) mit drei
M10 x 68mm Bolzen (46), zwei Stützplatten (14)
und drei M10 Nylon-Verschlussmuttern (49) an
der hinteren Säule (6).
Ziehen Sie die M10 Nylon-V
erschlussmuttern
(49), benutzt in Schritte 2-10, fest an.
8. Drücken Sie drei 50mm quadratische
Innenkappen (43) in die angezeigten Enden des
oberen Rahmens (8).
7
45
45
10
61
19
Loch
6
58
43
9
8
7
52
49
10
8
14
14
6
46
49
49
49
5
46
46
8
43
43
48
20
8
52
