12

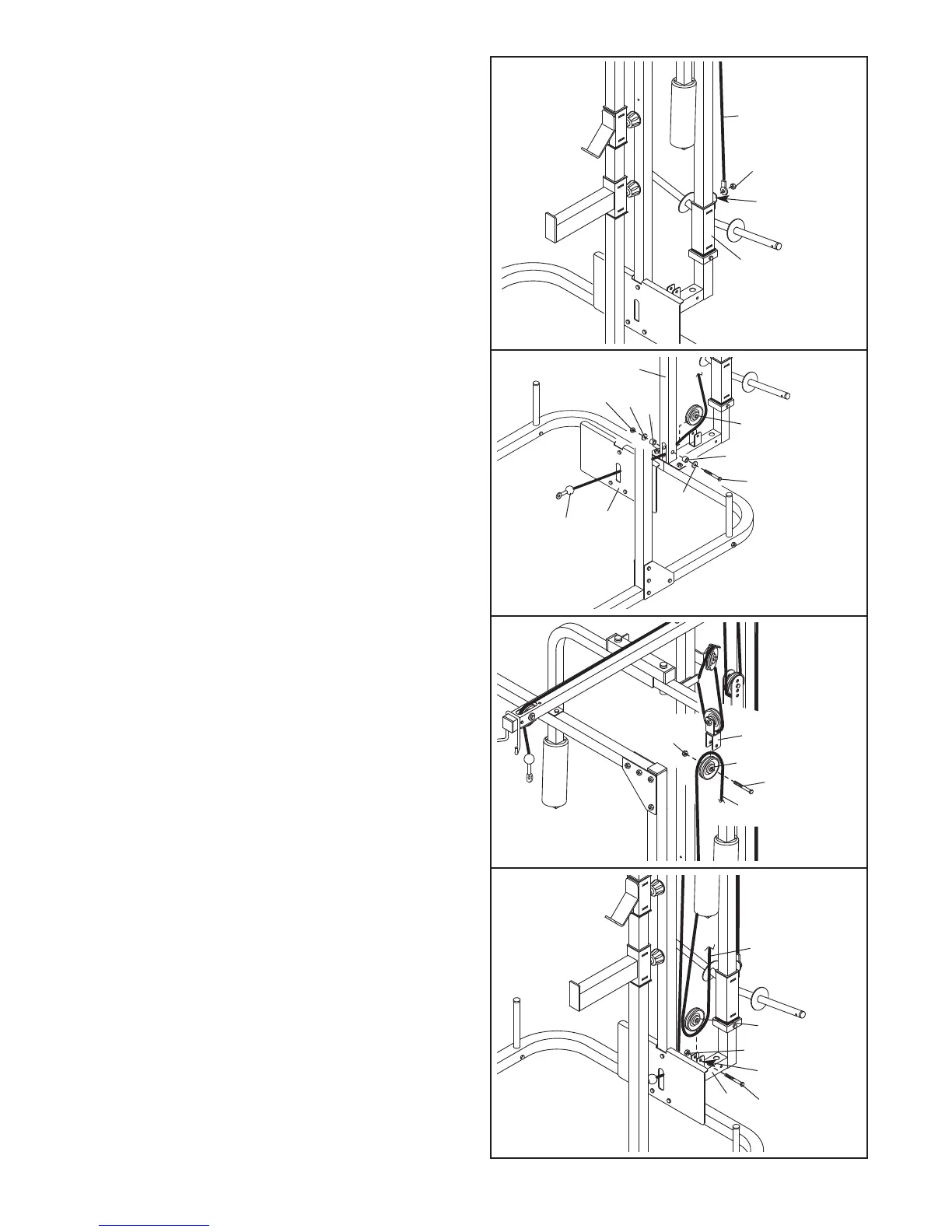

22. Befestigen Sie das hohe Kabel (31) mit einer M10
Nylon-Verschlussmutter (49) am M10 x 19mm
Bolzen (nicht gezeigt) in der Klammer auf dem
Gewichthalter (10).
24. Winden Sie das untere Kabel (33) um eine 90mm
Rolle (24). Befestigen Sie die Rolle mit einem
M10 x 45mm Bolzen (57) und einer M10 Nylon-
Verschlussmutter (49) unten an der doppelten
"U"-Klammer (29).
25. Winden Sie das untere Kabel (33) um eine 90mm
Rolle (24). Befestigen Sie die Rolle mit einem
M10 x 45mm Bolzen (57) und einer M10 Nylon-
Verschlussmutter (49) an der Klammer an der
hinteren Säule (6).
23. Finden Sie das untere Kabel (33). Führen Sie das
Ösenende des Kabels durch das Loch in der
Fußplatte (9) und durch die mittlere Säule (5).
Winden Sie das untere Kabel (33) um eine 90mm
Rolle (24). Befestigen Sie die Rollen mit einem
M10 x 65mm Bolzen (54), zwei M10
Unterlegscheiben (52), zwei 15mm x 13mm
Abstandsstücken (39) und einer M10 Nylon-
Verschlussmutter (49) innen in der mittleren
Säule (5).
22
31
49
10
23
24
29
49
57
33
25
33
24
57
6
49
Klammer
24
33
24
39
52
54
9
Klammer
39
52
49
5
