11

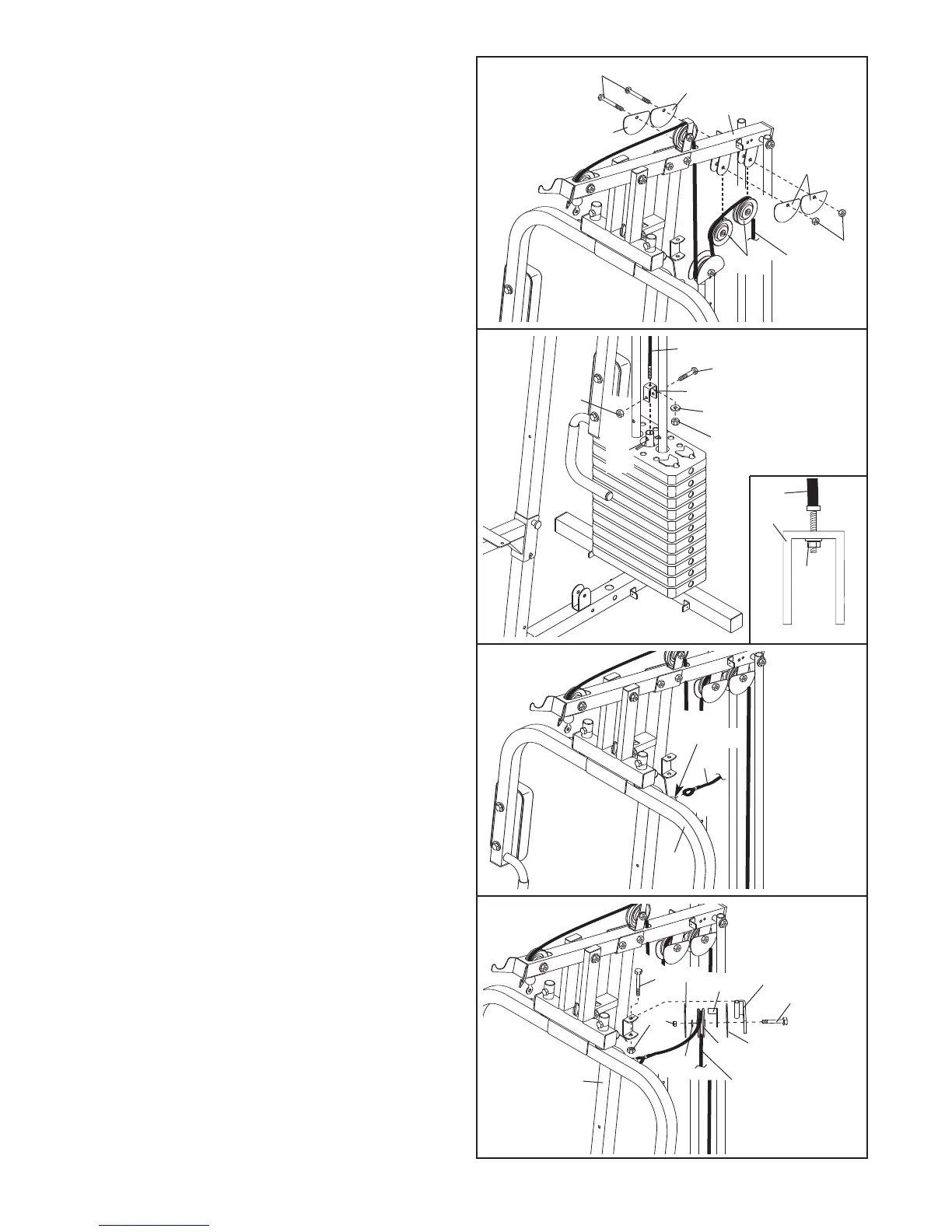

16. Ubique el Cable de Prensa (49). Deslice el
Cable sobre el gancho en el Brazo Izquierdo
(7).
17. Aplique grasa a un Perno de M10 x 78mm (54).
Una el Brazo de la Polea (38) con el Montante
Vertical (3) con el Perno y una Contratuerca de
Nylon de M10 (68). No sobre apriete la
Contratuerca; el Brazo de la Polea debe
pivotar fácilmente.
Envuelva el Cable de Prensa (49) sobre la Polea
de 90mm (34). Una la Polea, una Trampa de
Cable (36), una Arandela de M10 (70), y dos
Protectores de Dedos (35) al costado indicado
del Brazo de la Polea (38) con un Perno de M10
x 52mm (52) y una Contratuerca de Nylon de
M10 (68). Asegúrese que la T
rampa del Cable
esté orientada para sostener el Cable en la
ranura de la Polea.
15. Una el extremo del Cable Superior (50) con el
Soporte en “U” Pequeño (11) con una Arandela
de M8 (71) y una Contratuerca de Nylon de M8
(69). Nota: No apriete la Contratuerca dema-
siado; debe ser enroscada sobre el Cable de
manera que se vean dos hilos más allá de la
Contratuerca, como se muestra en el dibujo
interior
.
Una el Soporte en “U” Pequeño (11) con el
Tubo de Pesas (12) con un Perno de M8 x
45mm (60) y una Contratuerca de Nylon de M8
(69).
No apriete la Contratuerca demasiado;
el Tubo de Pesas debe poder girar en el
Soporte en “U” Pequeño.
14. Envuelva el Cable Superior (50) sobre la Polea
de 90mm (34). Una la Polea y dos Protectores
d
e Dedos (35) con la Armadura Superior (4)
con un Perno de M10 x 46mm (53) y una
C
ontratuerca de Nylon de M10 (68).
Repita este paso con la otra Polea de 90mm
(34), dos Protectores de Dedos (35), y un
Perno de 46mm (53), y una Contratuerca de
Nylon de M10 (68).
68
50
34
35
35
35
4
53
1
4
50
11
71
60
69
69
12
15
7
35
35
34
68
16
17
50
69
11
49
Gancho
70
49
36
38
52
54
3
