Weider Pro 2000 - Page 13

13

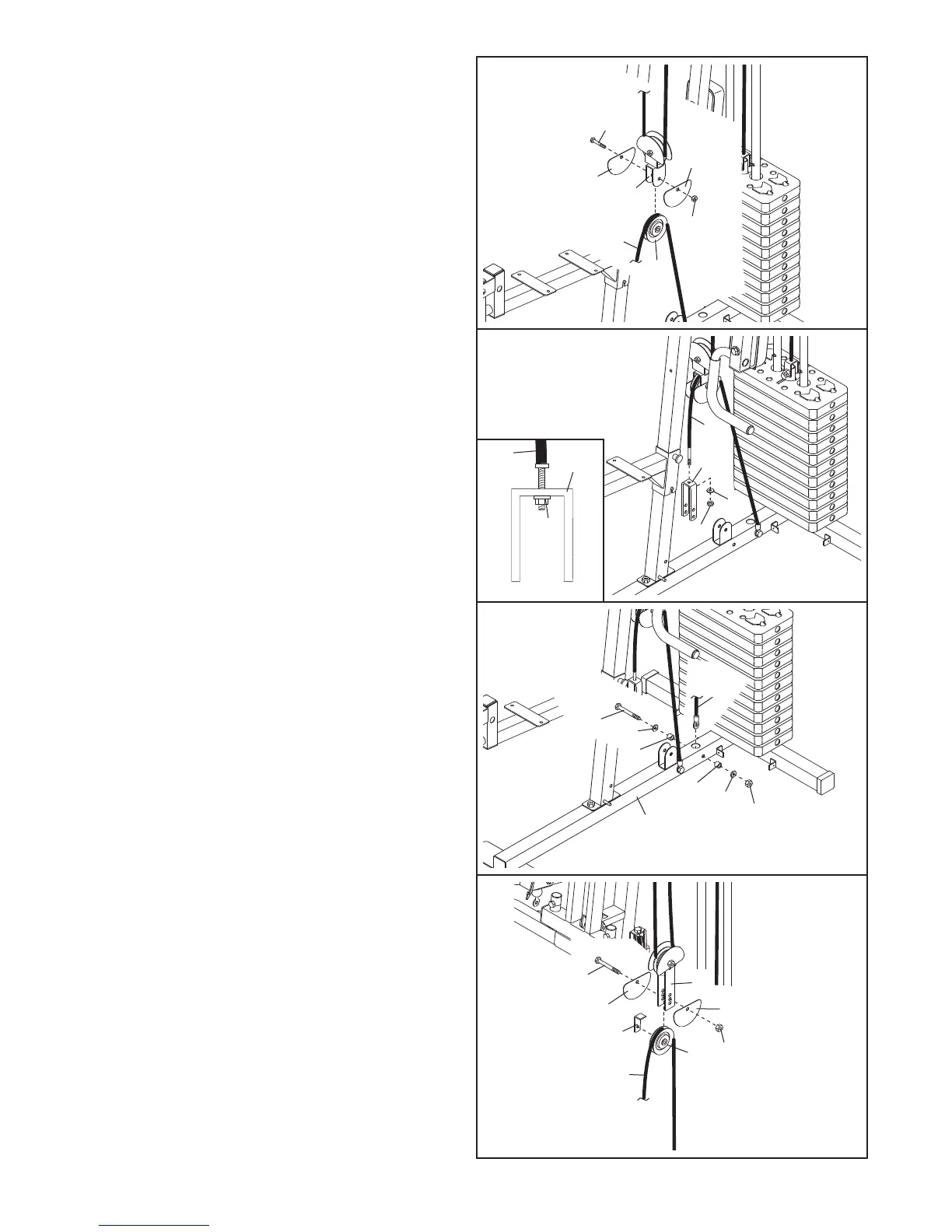

23. Una el extremo del Cable Corto (47) con el
Soporte en “U” (43) con una Arandela de M8
(71) y una Contratuerca de Nylon de M8 (69).
Nota: No apriete la Contratuerca demasiado;
debe ser enroscada sobre el Cable de mane-
ra que se vean dos hilos más allá de la
Contratuerca, como se muestra en el dibujo
interior.
24. Localice el Cable Inferior (48). Una el Cable
dentro de la Base (1) con un Perno de M10 x
65mm (55), dos Arandelas de M10 (70), dos
Espaciadores Grandes (51), y una
Contratuerca de Nylon de M10 (68).
22. Envuelva el Cable Corto (47) sobre una Polea
de 90mm (34). Una la Polea y dos Protectores
d
e Dedos (35) con el Soporte en Doble “U” (42)
con un Perno de M10 x 46mm (53) y una
C
ontratuerca de Nylon de M10 (68).
53
47
3
5
3
5
34
6
8
42
22
47
71
69
43
23
51
51
68
1
70
24
48
25. Encamine el Cable Inferior (48) sobre una
Polea de 90mm (34). Una la Polea, una
Trampa de Cable (36), y dos Protectores de
Dedos (35) con el segundo juego de agujeros
de la parte inferior de la dos Placas de la Polea
(44) con un Perno de M10 x 52mm (52) y una
Contratuerca de Nylon de M10 (68).
Asegúrese que la Trampa del Cable esté
orientada para sostener el Cable en la ranu-
ra de la Polea.
44
52
35
36
34
35
48
68
25
47
69
43
55
70
