Weider Pro 2000 - Seat Assembly

15

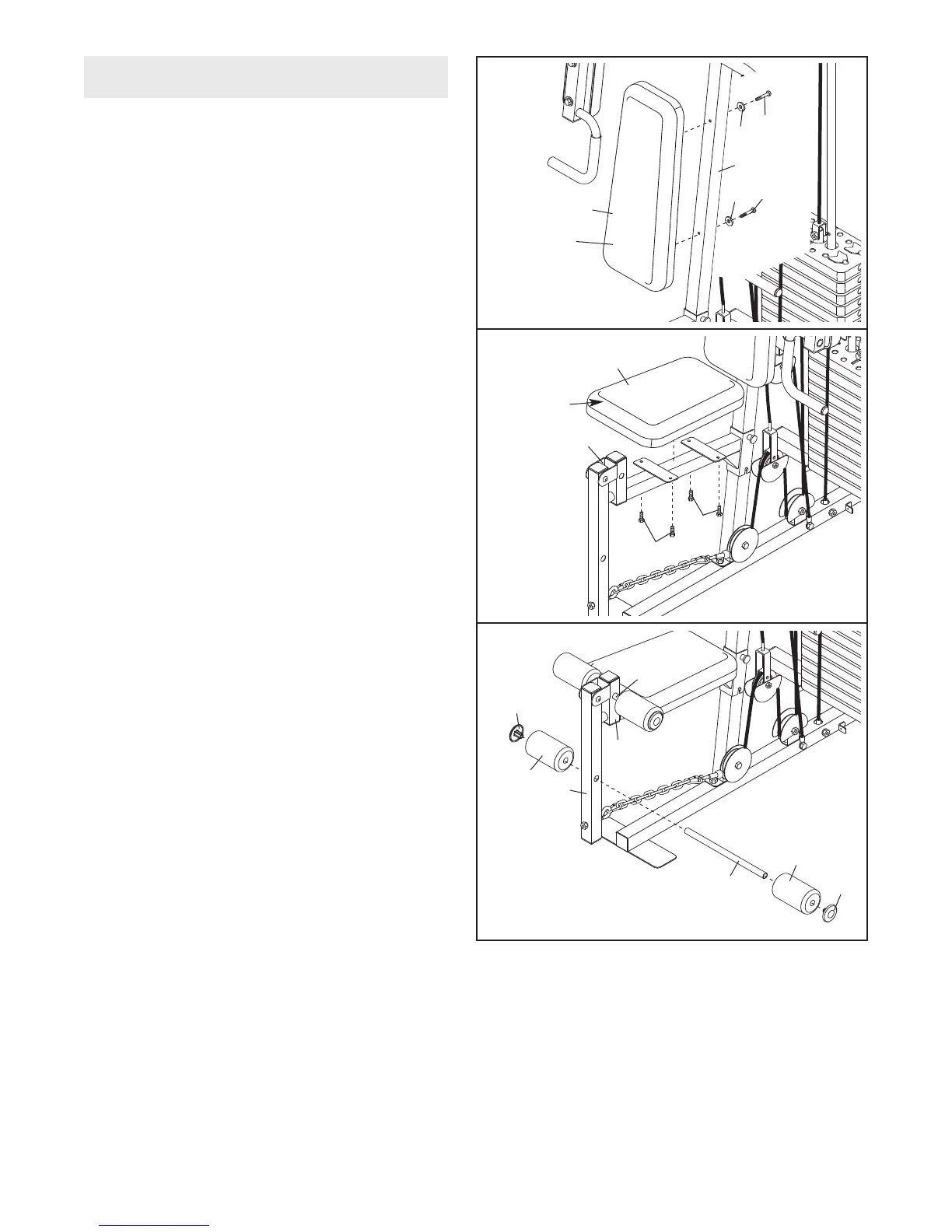

31. Instale el Asiento (19), orientada como se
muestra, en la Armadura del Asiento (8) con
cuatro Tornillos de M6 x 16mm (40).
32. Deslice un Tubo de la Almohadilla (45) por el
orificio en la Palanca para las Piernas (9).
Deslice dos Almohadillas de Espuma (21) en el
extremo del Tubo de la Almohadilla. Entonces
presione dos Tapas de la Almohadilla (22)
sobre el Tubo de la Almohadilla.
Repita este paso con el otro Tubo de la
Almohadilla (45) y el Armadura del Asiento
(8).
30. Conecte el Respaldo (18) al Montante Vertical
(3) con dos Tornillos de M6 x 63mm (67) y dos
Arandelas de M6 (73).
18
Extremo
Ancho
73
73
3
40
40
6
7
67
19
Extremo
Ancho
8
30
31
21
22
21
45
45
9
8
22
32
MONTAJE DEL ASIENTO
