BiConnect BiRec Ma + MA-K
Assembly and installation instructions/ Instructions de montage et d’installation
We reserve the right to make technical changes/ Sous reserve de modifications techniques
3.2 Fonction
Câble de raccordement 3.2.1
Le récepteur radio BiRec MA est pourvu d’un propre connecteur Hirschmann pour le
raccordement direct du store. Le câble d’alimentation de 5 m de long peut être raccourci et
raccordé sur place par un électricien. À la livraison du store, le récepteur radio est déjà intégré et
câblé.
Le récepteur radio BiRec MA-K contient une conduite d’alimentation courte de 0,2 m avec un
connecteur Hirschmann STAS3 intégrée.
Affectation des connecteurs 3.2.2
L’affectation des connecteurs suivante est utilisée (pour les détails voir illustration 1):
• Câble réseau de 5 m à extrémité ouverte: connexion 230 V
• MA-K uniquement: câble de 0,2 m env. avec Hirschmann STAS3: connexion 230 V
• Connecteur Hirschmann STAK3 intégré, femelle: pour les moteurs du store
Si le câble du moteur n’est pas équipé d’un connecteur Hirschmann STAS3, la configuration des
contacts suivante s’applique:

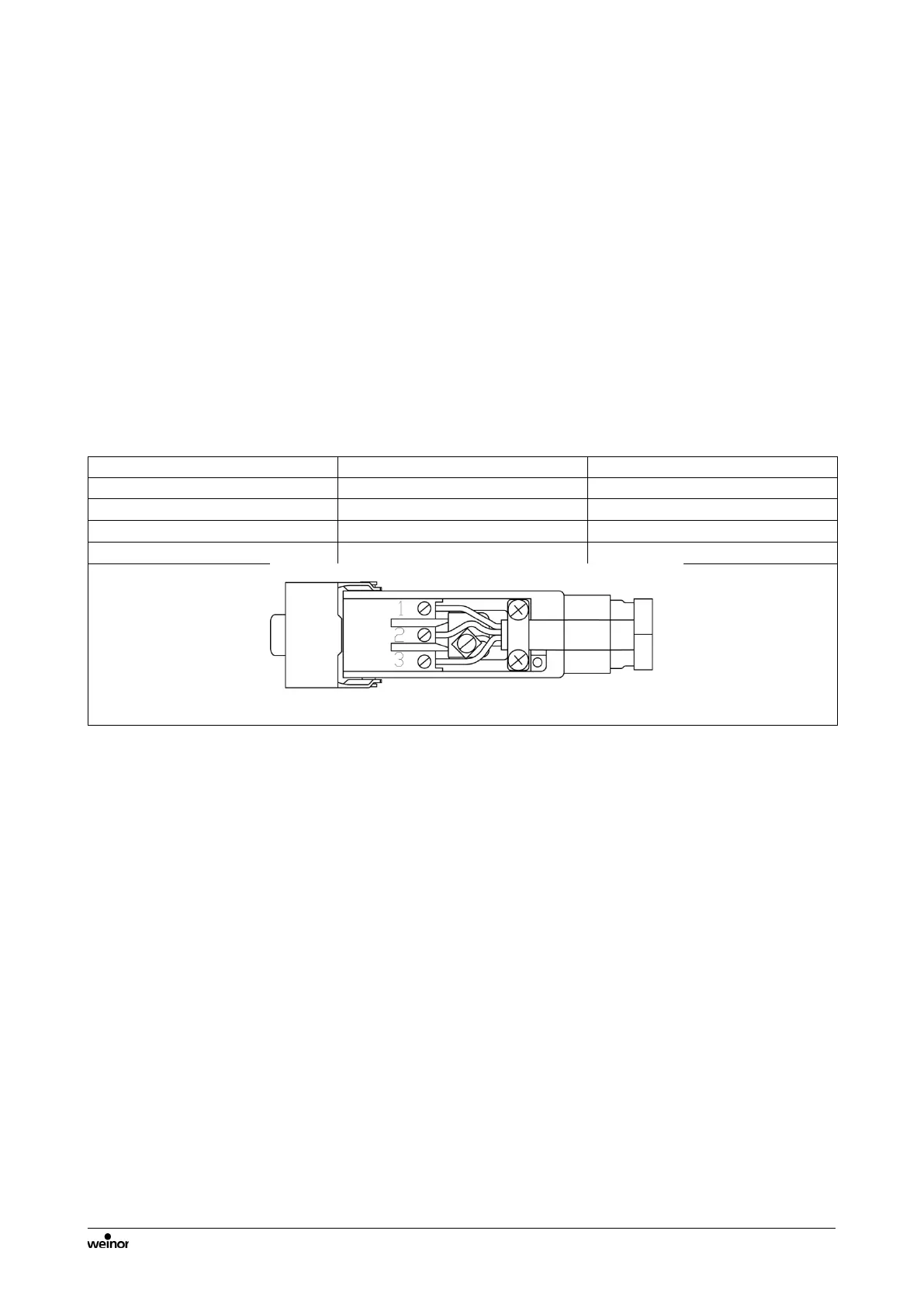

Illustration 3: connecteur Hirschmann STAS3 du câble moteur
Contenu de la livraison 3.2.3
Lors de livraisons individuelles, le récepteur radio BiRec MA/MA-K est livré comme suit:
• Récepteur radio pour le store
•
Instructions d'utilisation
