VertiTex WeiTop – Instructions for assembly, maintanance and use |
Informations importantes pour les revendeurs spécialisés et l’utilisateur final Version | Version 29.10.2019
Reserve technical changes | Sous réserve de modifications techniques Item no. | N° art. 126363-0000 Page | Page 12/28
Notice de montageAssembly instructions
���
���

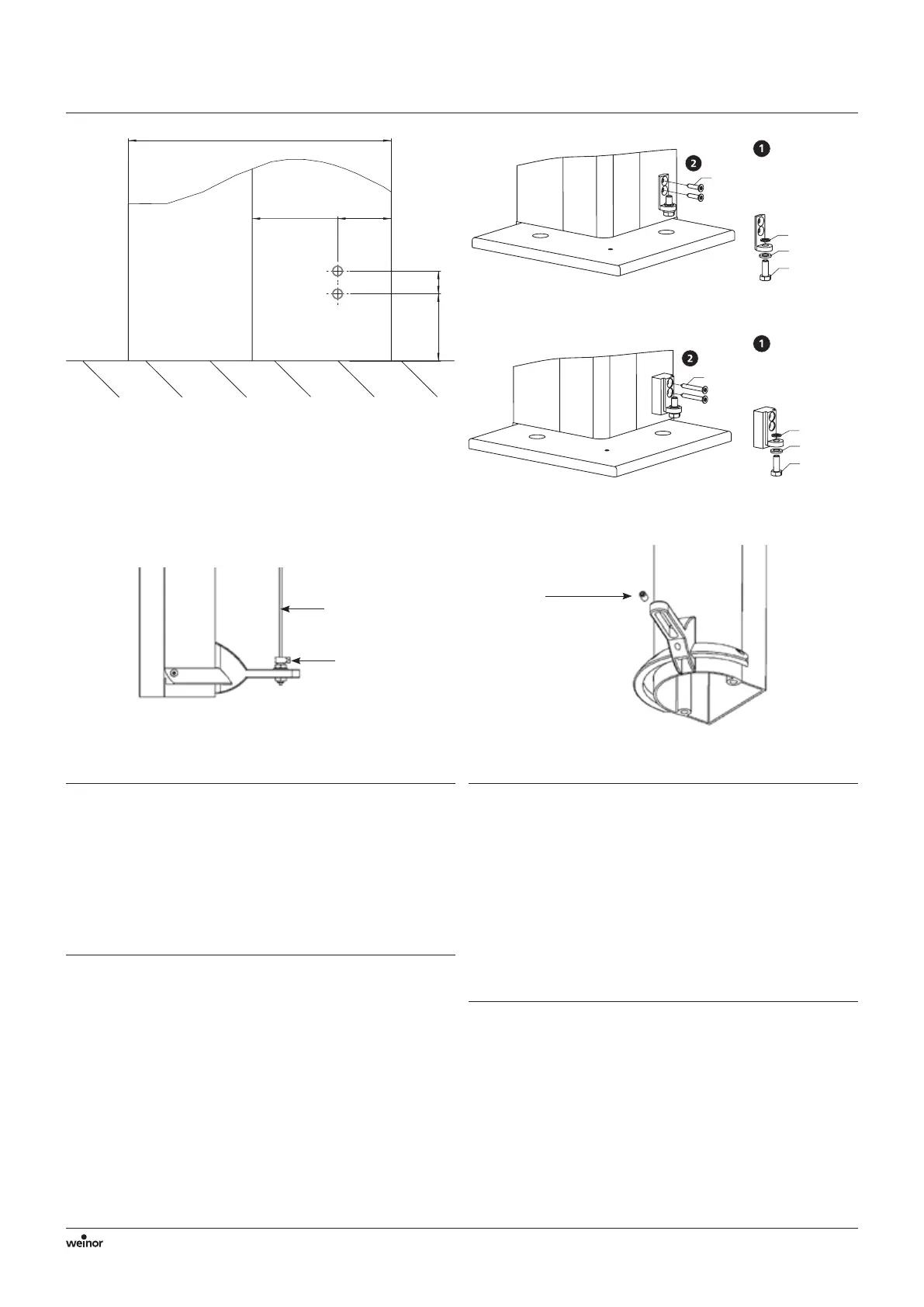

5.4 Fixation de support de câble pour VertiTex WeiTop
(montant 115)
• Maintenir l‘anneau de support de câble au montant 115 (observer
l‘écart minimum par rapport au sol). Déterminer les trous (cote X
est variable sur le profil de montant fixe) puis les faire avec une
perceuse de 3,5. Info: la cote 29 est valable pour un montage
standard au sol ; la cote 39 est valable pour un montage avec
plaque de montant; la cote 59 est valable pour un montage de
cache de protection de plaque de montant.
• Monter préalablement le support de câble et le visser au montant
115.
���
5.5 Fixation de câble pour VertiTex WeiTop (montant 90)
• Tendre le câble vers le bas.
• Mettre le câble en position verticale. Réajuster les étais pour
support de câble et les serrer fermement avec une tige filetée
M8 x 12 au niveau de la bague du support de câble.
• Visser fermement la bague du support de câble.
• Serrer fermement la vis à tête hexagonale.
• Retendre le câble avec l’écrou.
• Bloquer l’écrou.
• Raccourcir le câble avec la pince coupante diagonale et monter
le cache de protection.
���
5.4 Attaching the VertiTex WeiTop wire brackets (115 post)
• Hold the wire bracket ring on the 115 post (observe the mini-
mum clearance to the floor). Define the boreholes (dimension X
is variable on the fixed post profile) and drill them using a 3.5 bit
drill. Info: Dimension 29 applies with standard floor installation;
dimension 39 applies with installation using a post plate; dimen-
sion 59 applies with installation of cover cap post plate.
• Premount the rope holder and screw onto the 115 post.
���
5.5 Attaching the VertiTex WeiTop wire (90 post)
• Pull the wire downwards to pre-tension
• Plumb the wire. Readjust the braces for the wire bracket to their
exact position and affix firmly to the retaining ring using an
M8 x 12 grub screw.
• Screw the retaining ring firmly in place.
• Tighten the countersunk bolt.
• Tighten using the nut.
• Lock in the nut.
• Using a side cutter, shorten the wire and then fix the cover cap.
Grub Screw
Tige filetée
Wire
Câble
Screw
Vis
Pict 5.5 Pict 5.5
min.
29/39/59
10
x
Pict 5.4
ø 6
ø 6 x 9,5
M6x16
ø 6
ø 6x9,5
M6x16
3,9x19
3,9x32
Is screwed
together first
Est tout d‘abord
assemblé par
vissage
Is screwed
together first
Est tout d‘abord
assemblé par
vissage
Pict 5.4
