7

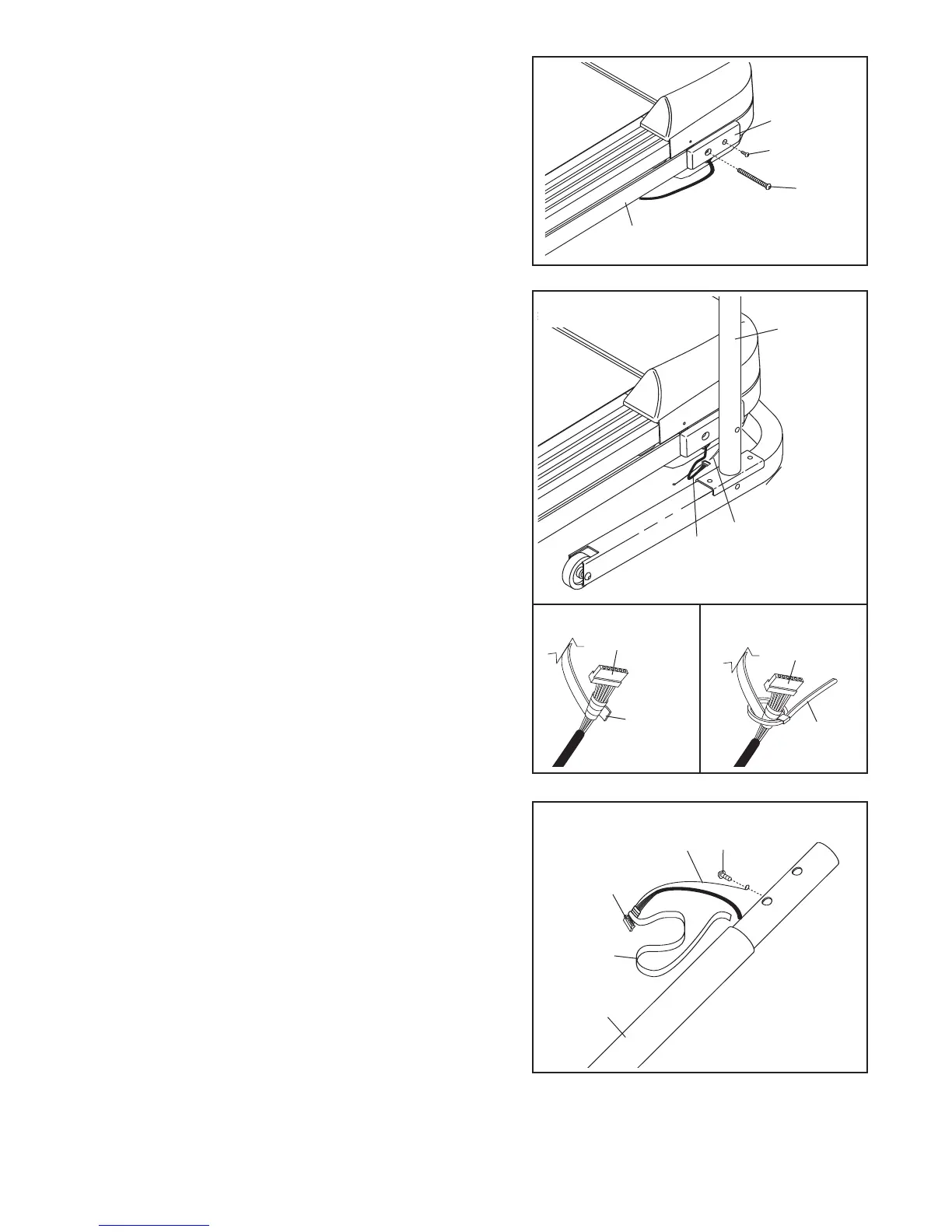

3. Appoggiare lo Spaziatore Telaio (27) alla parte destra del
T
elaio (79) come indicato. Inserire un Bullone da 4” (70)
nel foro presente sullo Spaziatore Telaio e sul Telaio.
Successivamente serrare una Vite Autofilettanti da 3/4”
(3) nello Spaziatore Telaio e nel Telaio. Successivamente
rimuovere il Bullone. Ripetere questa operazione sull'al-
tro lato del Telaio.
3
7
0
3
79
27
4. Sollevare il Corrimano Destro (59) e quello il Corrimano
Sinistro (non raffigurato) in modo tale che la Base (46)
aderisca perfettamente al pavimento. Posizionare i
Corrimani vicino al Telaio (79).
Individuare il Filo Bardato (60). Successivamente indivi-
duare il pezzo lungo di nastro nel foro grande vicino all'e-
stremità inferiore del Corrimano Destro (59). Avvolgere
l'estremità del nastro attorno all'estremità del Filo Bardato
come indicato nel disegno 4a. Successivamente, stringe-
re, fissandola, la fascetta di plastica in dotazione attorno
al nastro e al Filo Bardato come indicato nel disegno 4b.
5. Tirare con attenzione l'estremità opposta del nastro per
sollevare il Filo Bardato (60) sopra al Corrimano Destro
(59) e fuori dal foro sul fianco del Corrimano Destro.
Collegare l'estremità del filo massa a terra al Corrimano
Destro (59) con una Vite Massa a Terra Argenta (69).
Rimuovere il nastro dal Filo Bardato (60).
59
60
Nastro
4a
4b
60
60
Fascetta
Nastro
4
69
59
Nastro
60
Filo Massa a Terra
5
