MONTAGGIO
l
montaggio richiede due persone.
C
ollocare tutte le parti in un'area sgombra e rimuovere il materiale d'imbal-
laggio; non sbarazzarsi del materiale d'imballaggio sino a completo montaggio.
Nota: La parte inferiore del nastro scorrevole é ricoperta di lubrificante ad alta resa. Durante il trasporto, una pic-
cola quantità di lubrificante potrebbe trasferirsi sul tappeto o sul cartone di trasporto. Questa e non ha effetto sul
funzionamento del treadmill. Se c'è del lubrificante sul tappeto, asciugare il lubrificante con un panno morbido e
detersivo dolce e non abrasivo.
Il montaggio richiede l'inclusa chiave esagonale e un vostro cacciavite di croce , una
tenaglia , e una chiave regolabile .
Per l’identificazione della ferramenta usata nel montaggio, fare riferimento al DIAGRAMMA IDENTIFICA-
ZIONE PARTI nel centro di questo manuale.
AVVERTENZA: Non inserire la
spina della corrente fino a che il treadmill sia com-
pletamente montato.
68
68
46
13
13
5
5
5
5
62
62
63
63
63
63
1

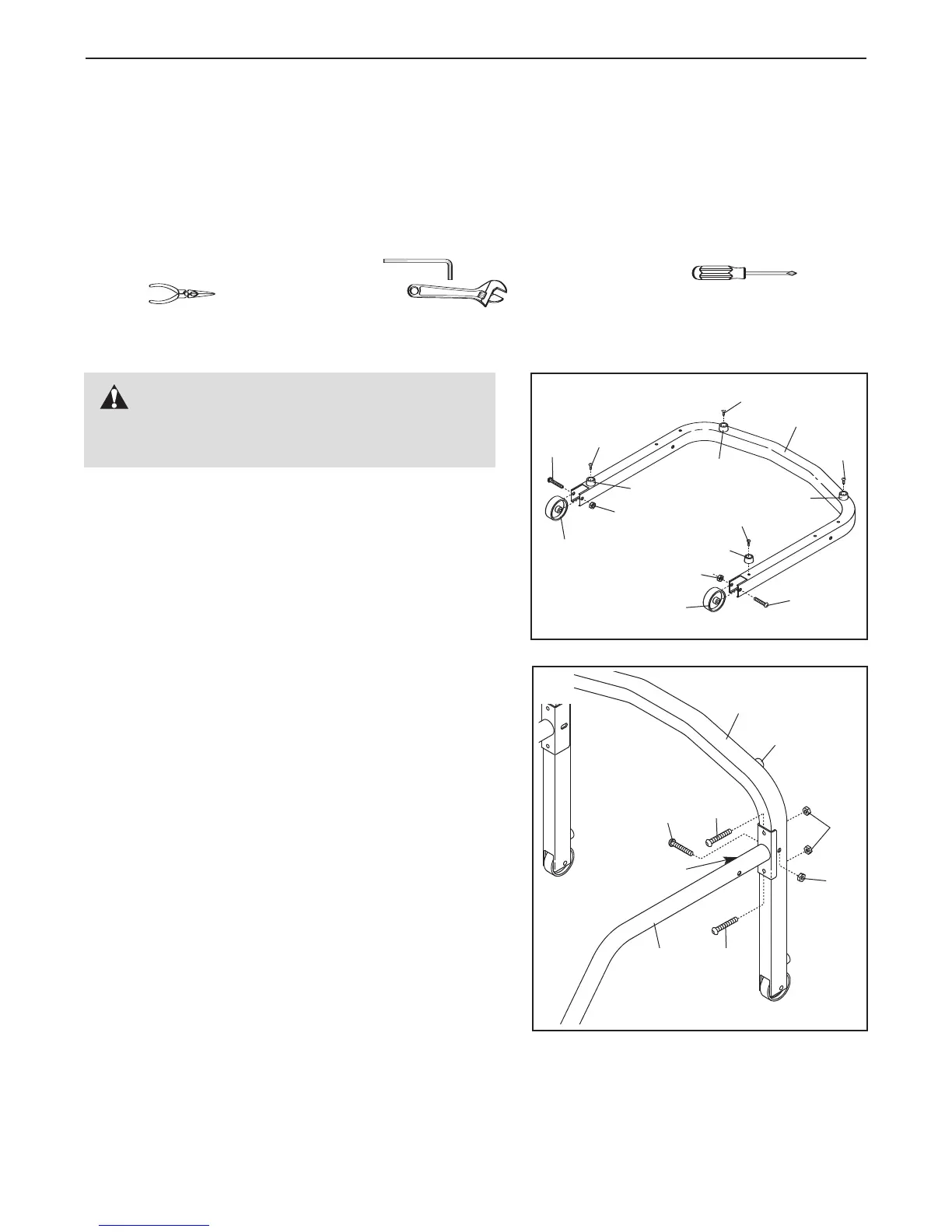

1. Orientare la Base (46) in modo tale che i fori per i quat-
tro Gommini della Base (63) siano rivolti verso l'alto.
Montare i quattro Gommini della Base alla Base stessa
con quattro Viti Autofilettanti da 1” (5).
Montare le due Ruote (68) alla Base (46) con due
Bulloni da 2” (62) e due Dadi Ruota (13) come indicato.
Non serrare eccessivamente i Bulloni; le Ruote
devono poter ruotare facilmente.
2. Individuare il Corrimano Destro (59), con il foro grande
da una parte. Con l'aiuto di una seconda persona regge-
re la Base (46) in senso verticale con i Gommini della
Base (63) rivolti verso il basso. Successivamente appog-
giare il Corrimano Destro alla Base in modo tale che il
foro grande sia nella posizione indicata. Montare il
Corrimano Destro con due Bulloni da 2 1/2” (65), due
Dadi da 5/16” (61), un Bullone da 2” (62) e un Dado da
3/8” (56) come indicato. Attendere prima di serrare i
Bulloni.
Seguendo la stessa procedura montare il Corrimano
Sinistro (non raffigurato) alla Base (46).
61
46
63
65
62
59
56
Foro Grande
65
2
