8
4. Coloque o Apoio para a Mão Direita (6) sobre a
unidade da consola. Certifique-se de que o fio
da consola não fique trilhado.
Enrosque um Parafuso M5 x 16mm (89) com
uma Anilha em Forma de Estrela M5 (90) no
Apoio para a Mão Direita (6) e depois enrosque
dois Parafusos M4,2 x 19mm (3) no Apoio para
a Mão Direita. Aperte o Parafuso M5 x 16mm
e, em seguida, aperte os dois Parafusos M4,2
x 19mm; não os aperte excessivamente.
Fixe o Apoio para a Mão Esquerda (não
mostrado) à unidade da consola da mesma
forma. Nota: não existe um fio no lado
esquerdo.
4
6
Fio da Consola
Unidade da
Consola
89
90
3
Atilho
para Fio
Suporte

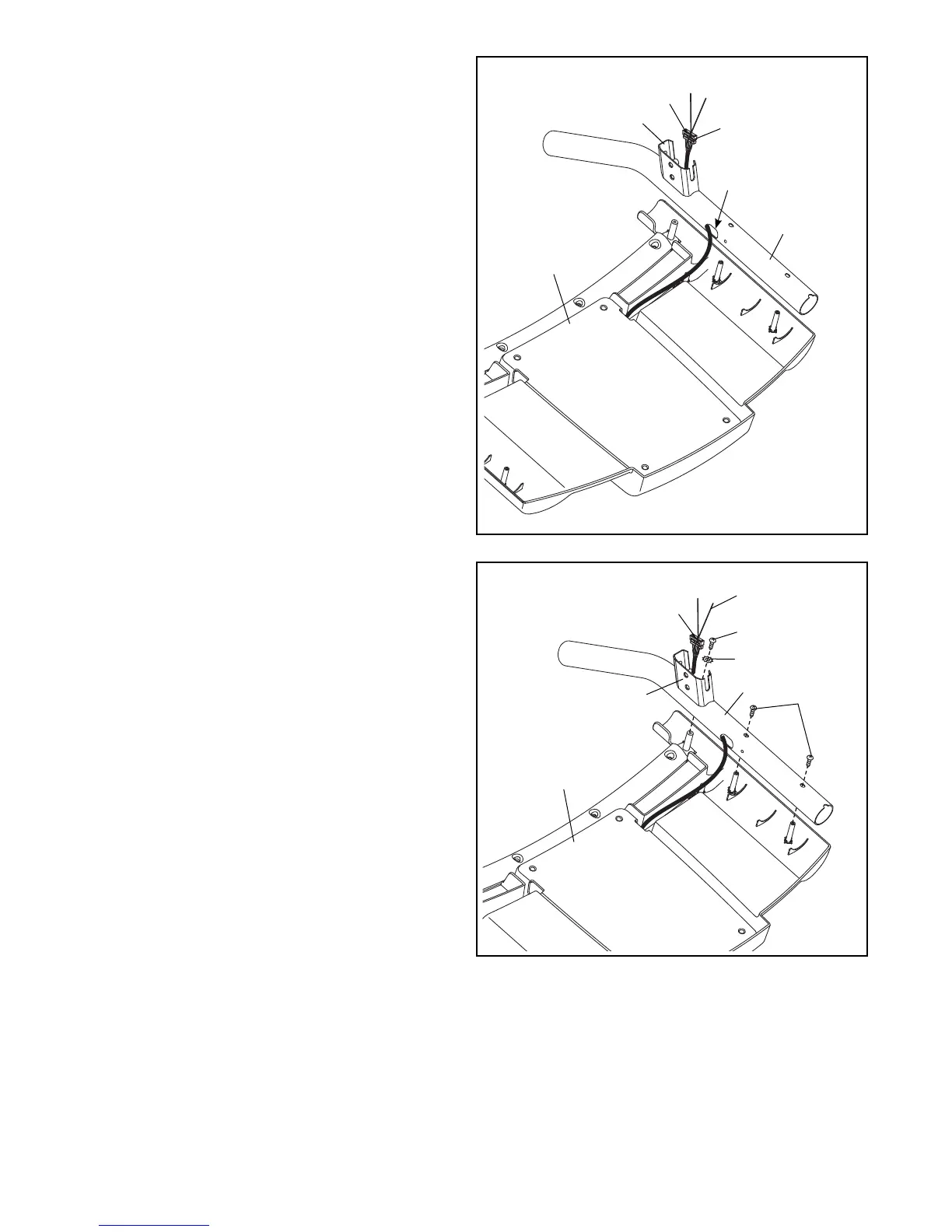

3. Coloque a unidade da consola voltada para
baixo sobre uma superfície macia para evitar
arranhá-la.
Identifique o Apoio para a Mão Direita (6),
que tem um orifício grande no ponto indicado.
Segure o Apoio para a Mão Direita junto à uni-
dade da consola.
Seguidamente, introduza o fio da consola no
orifício grande da parte lateral do Apoio para
a Mão Direita (6). Com um alicate de pontas
finas, agarre cuidadosamente o conetor e puxe
o fio da consola pelo orifício junto ao suporte do
Apoio para a Mão Direita.
3
Fio da Consola
Unidade
da Consola
Conetor
Orifício
Grande
6
Suporte
