6
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-
l
ages;
n
e jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant.
Remarque : le dessous de la courroie de marche du tapis roulant est enduite d’un lubrifiant très efficace. Il se
peut que durant l’expédition une petite quantité de lubrifiant soit transférée sur le dessus de la courroie ou sur le
c
arton d’emballage. Ceci n’affecte pas la performance du tapis roulant. S’il y a du lubrifiant sur la courroie, net-
toyez avec un chiffon doux et un détergent non-abrasif.
L’assemblage requiert les clés hexagonales incluses et votre propre tournevis cruciforme
, pince coupante , et deux clés à molette .
Pour vous aider à identifier le matériel d’assemblage, référez-vous au TABLEAU D’IDENTIFICATION DES
PIÈCES au centre de ce manuel.
AVERTISSEMENT : ne bran-
chez pas le cordon d’alimentation jusqu’à ce que
le tapis roulant soit complètement assemblé.
68
68
46
13
13
5
5
5
5
62
62
63
63
63
63
1

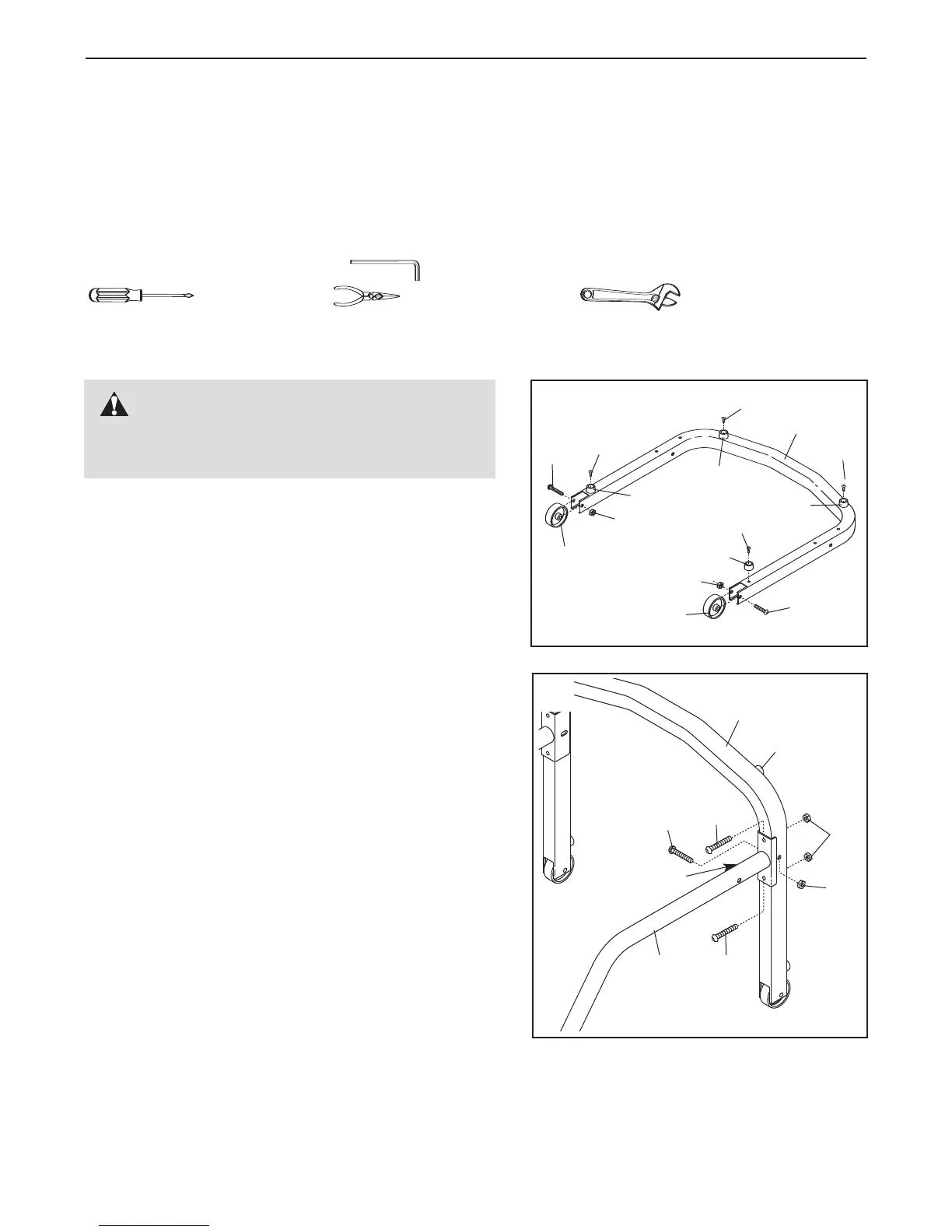

1. Placez la Base (46) de manière à ce que les trous pour
les quatre Coussins de la Base (63) soient en haut.
Attachez les quatre Coussins de la Base sur la Base à
l’aide de quatre Vis Autoperçantes de 1" (5).
Attachez les deux Roues (68) sur la Base (46) à l’aide
de deux Boulons de 2" (62) et deux Écrous de la Roue
(13), comme illustrés. Ne serrez pas excessivement
les Boulons ; les Roues doivent pouvoir tourner
librement.
2. Identifiez la Rampe Droite (59) munie d’un grand trou sur
un de ses côtés. Demandez à une deuxième personne
de tenir la Base (46) à la verticale, les Coussins de la
Base (63) sur le côté illustré. Placez ensuite la Rampe
Droite contre la Base de manière à ce que le grand trou
soit dans la position illustrée. Attachez la Rampe Droite à
l’aide de deux Boulons de 2 1/2" (65) et deux Écrous de
5/16" (61), un Boulon de 2" (62) et un Écrou de 3/8" (56),
comme illustrés.
Ne serrez pas encore les Boulons.
` Attachez la Rampe Gauche (non-illustrée) sur la Base
(46) de la même manière.
61
46
63
65
62
59
56
Grand Trou
65
2
