7

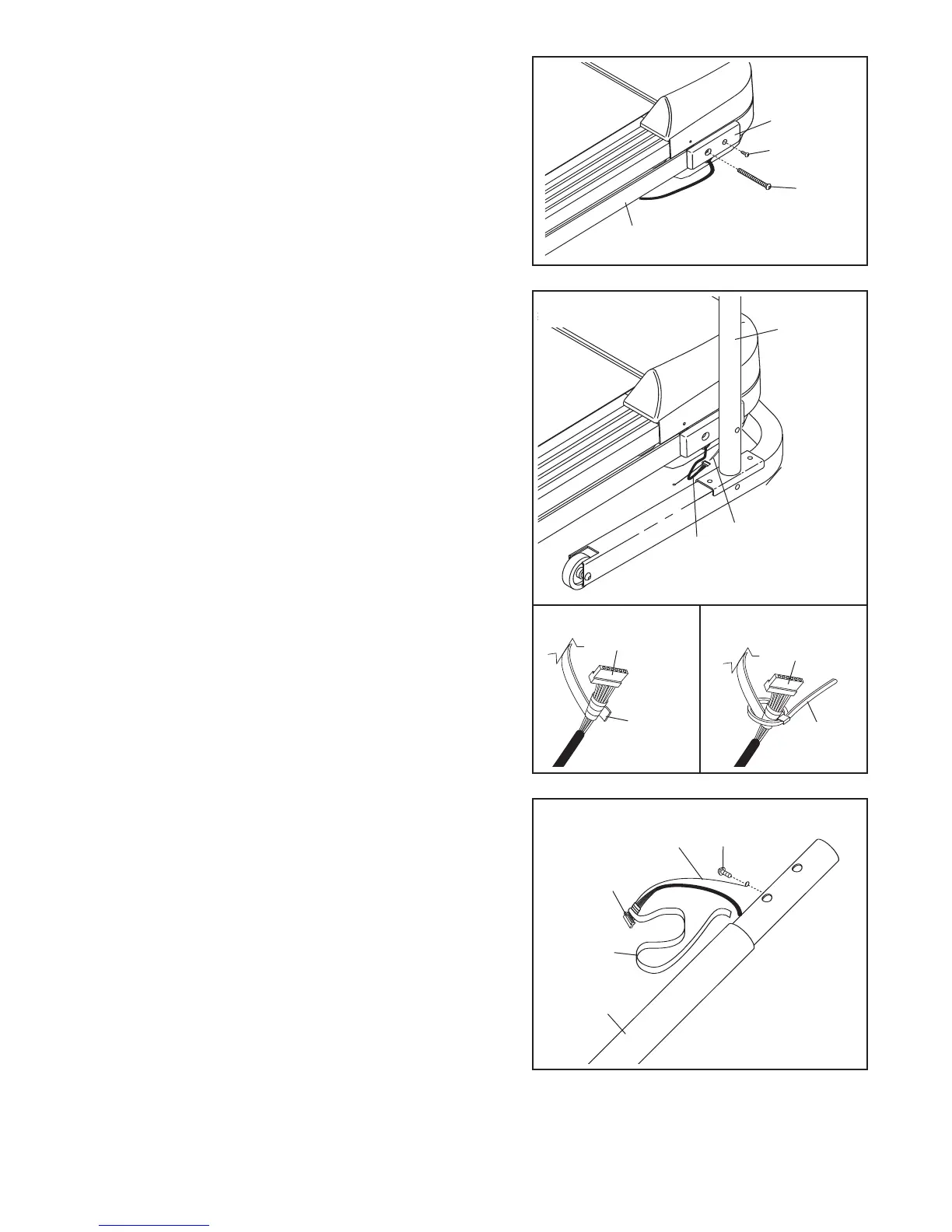

3. Placez une Bague d’Espacement du Cadre (27) contre le
c
ôté droit du Cadre (79), comme illustrés. Enfoncez un
Boulon de 4" (70) dans le trou indiqué sur la Bague
d’Espacement du Cadre et le Cadre. Serrez ensuite une
Vis Autoperçante de 3/4” (3) dans la Bague d’Espace-
ment du Cadre et le Cadre. Retirez ensuite le Boulon.
Répétez cette étape de l’autre côté du Cadre.
3
7
0
3
79
27
4. Soulevez la Rampe Droite (59) et la Rampe Gauche
(non-illustrée) de manière à ce que la Base (46) soit à
plat sur le sol. Placez les Rampes Droite près du Cadre
(79).
Localisez le Groupement de Fils (60). Localisez ensuite
le long morceau de ruban adhésif dans le grand trou
près de la partie inférieure de la Rampe Droite (59).
Enroulez le bout du ruban adhésif autour de l’extrémité
du Groupement de Fils, comme illustré sur le schéma
4a. Serrez fermement l’attache en plastique incluse
autour du ruban adhésif et du Groupement de Fils,
comme illustrée sur le schéma 4b.
5. T
irez doucement l’autre bout du ruban adhésif pour faire
glisser le Groupement de Fils (60) à l’intérieur de la
Rampe Droite (59) et le faire sortir par le trou sur le côté
de la Rampe Droite.
Attachez l’extrémité du fil de terre sur la Rampe Droite
(59) à l’aide de la Vis de Terre Argentée (69).
Retirez le ruban adhésif du Groupement de Fils (60).
59
60
Ruban
Adhésif
4a
4b
60
60
Attache
Ruban Adhésif
4
69
59
Ruban
Adhésif
60
Fil de Terre
5
