8

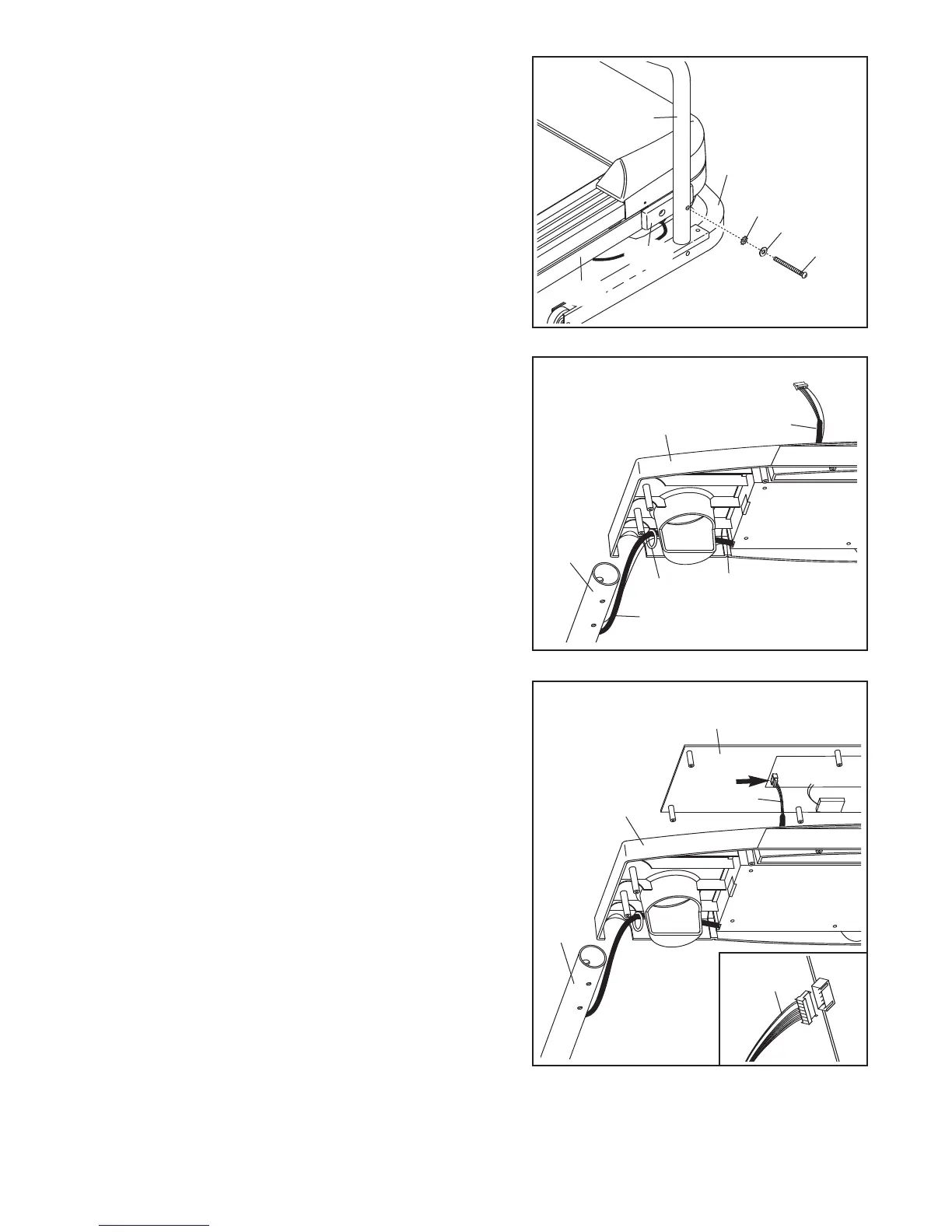

7. Placez la Base de la Console (52) près de la Rampe
Droite (59) et de la Rampe Gauche (non-illustrée).
Enfoncez le Groupement de Fils (60) dans la boucle de
l’attache en plastique puis dans le trou sur la Base de la
Console.
7
52
Attache
60
60
59
60
8. Placez la Console (55) près de la Base de la Console
(52). Touchez la Rampe Droite (59) pour décharger
l’électricité statique.
Branchez l’extrémité du Groupement de Fils (60) à l’ar-
rière de la Console (55) à l’endroit indiqué par une
flèche.
Le connecteur devrait glisser facilement dans
la prise et s’enclencher en place (voir le schéma 8b).
Si le connecteur ne glisse pas facilement et ne s’en-
clenche pas en place, tournez le connecteur puis enfon-
cez-le à nouveau. SI LE CONNECTEUR N’EST PAS
ENFONCÉ CORRECTEMENT
, LA CONSOLE POUR-
RAIT ÊTRE ENDOMMAGÉE QUAND ELLE EST ALLU
-
MÉE.
8
60
55
52
59
6
. Avec l’aide d’une deuxième personne, soulevez et pla-
c
ez le Cadre entre les Rampes. À la main, vissez un
Boulon de 4" (70) avec une Rondelle de 3/8” (66) et une
Rondelle Étoilée de 3/8" (29) dans la Rampe Droite et la
Bague d’Espacement du Cadre (27) dans le Cadre.
Ne
serrez pas encore le Boulon. Répétez cette étape sur
le côté gauche du tapis roulant.
60
8b
46
29
59
66
70
6
27
79
