DIRECTIVES POUR COMMUTATEUR
INSTRUCTIONS DE MISE À LA TERRE
INSTRUCTIONS EN FRANÇAIS
29
1. S’assurer que la passoire alimentaire
et le saucier sont montés de manière
sécuritaire sur la surface de travail, retirer
les deux vis sur le collet du corps .
FIGURE 2
2. Fixer le support de montage au à
l’aide des deux vis retirées à l’étape 1.
FIGURE 3
3. Insérer le boulon du support de
montage dans le trou du support de
montage du moteur. Fixer lâchement la
rondelle allongée à l’arrière du boulon.
4. Glisser la rondelle allongée sur le
support de montage du moteur dans le
grand trou du support de montage en
insérant d’abord l’extrémité longue de la
rondelle allongée suivie par l’extrémité
plus courte. FIGURE 4
5. Positionner le support de montage du
moteur an qu’il soit horizontal.
6. À l’aide de la clé Allen fournie, serrer
fermement le boulon du support de
montage en xant le support de montage
du moteur au support de montage .
7. Avec le commutateur d’alimentation
du moteur vers le haut, aligner l’arbre du
moteur avec le trou d’entraînement du et
tourner le moteur pour le mettre en place.
Laisser le côté gauche du moteur reposer
contre le support de montage du moteur.
FIGURE 5
8. Une fois que le moteur est en position
sur le support de montage du moteur,
tourner le bras mobile dans le sens
antihoraire an qu’il soit positionné sur le
moteur. FIGURE 5
9. Une fois que le moteur est xé et que
vous avez vérié que le commutateur
d’alimentation est sur la position O
(éteint), brancher l’appareil dans la source
d’alimentation.

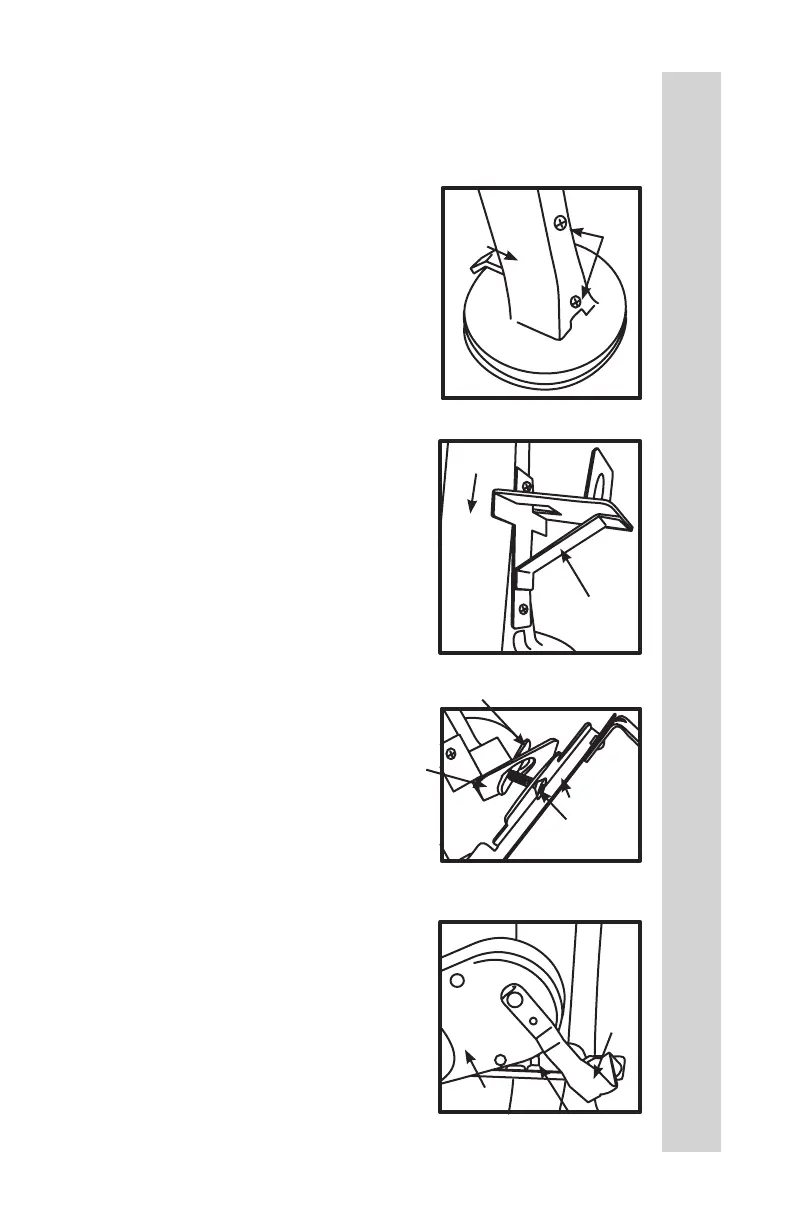

INSTALLATION DU MOTEUR SUR LA
PASSOIRE ALIMENTAIRE ET LE SAUCIER
FIGURE 2
FIGURE 3
FIGURE 4
FIGURE 5
Collet
du
Retirer
ces vis
Support de
montage du
Collet du
Rondelle
allongée
Boulon pour
support de
montage
Support de
montage du
moteur
Support de
montage du
Bras
mobile
Support de montage
du moteur
Moteur
