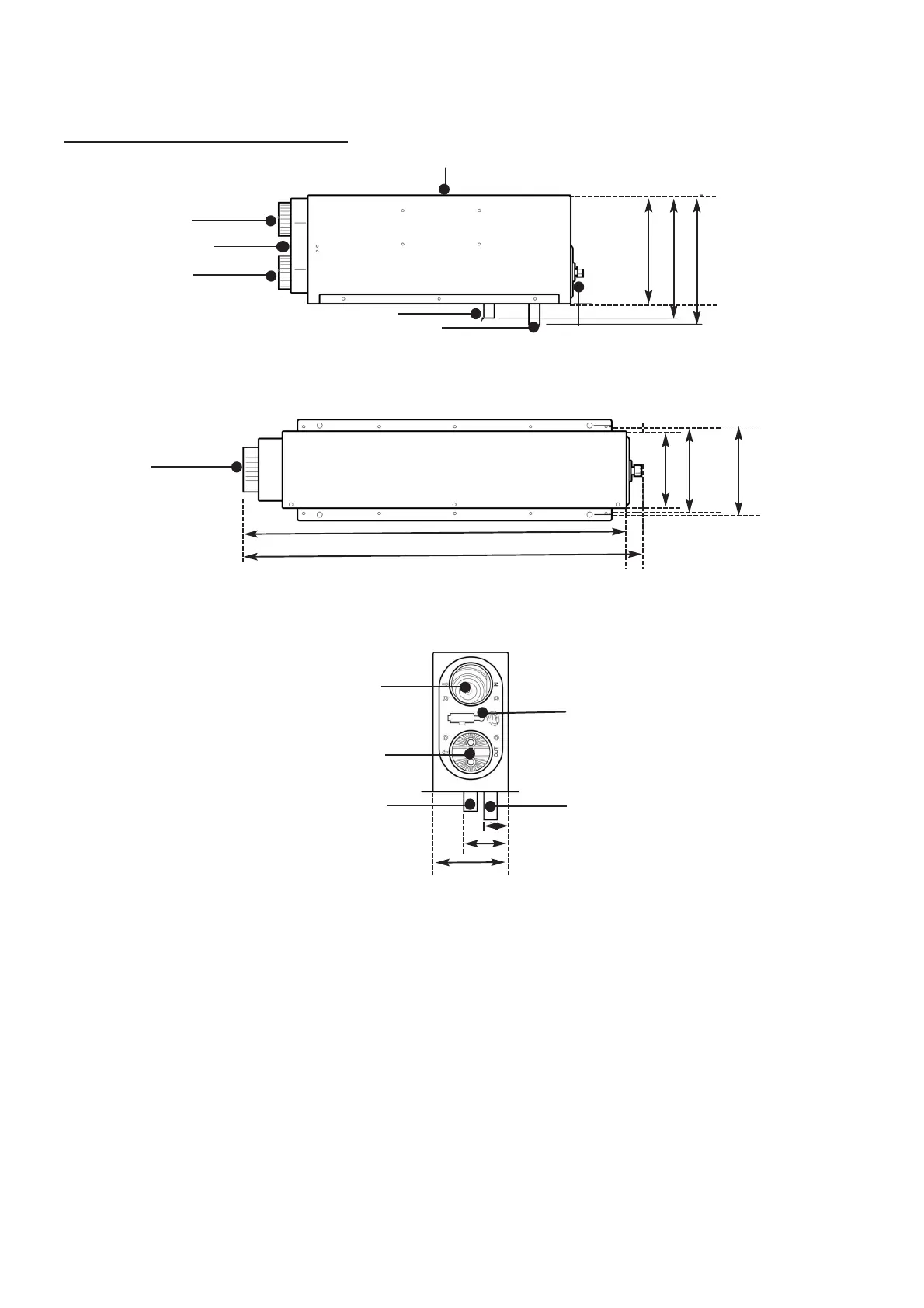

ABMESSUNGEN
Interne Montage - SH2201 oder SC2201
Abb. 4 Interne Montage - Seitenansicht - SH2201 oder SC2201
Abb. 6 Interne Montage - Frontansicht - SH2201 oder SC2201
Kaltlufteinlass
Warmluftauslass
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Raumluftheizgerät
Gaszufuhr
270mm
257mm 226mm
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Kaltlufteinlass
Warmluftauslass
157mm
78mm
46mm
Reset-Taste
Reset-Taste (rot)
Kaltlufteinlass
610mm
634mm
121mm
137mm
141mm
Abb. 5 Interne Montage - Draufsicht - SH2201 oder SC2201
