ABMESSUNGEN
Interne Montage - SH2202 oder SC2202

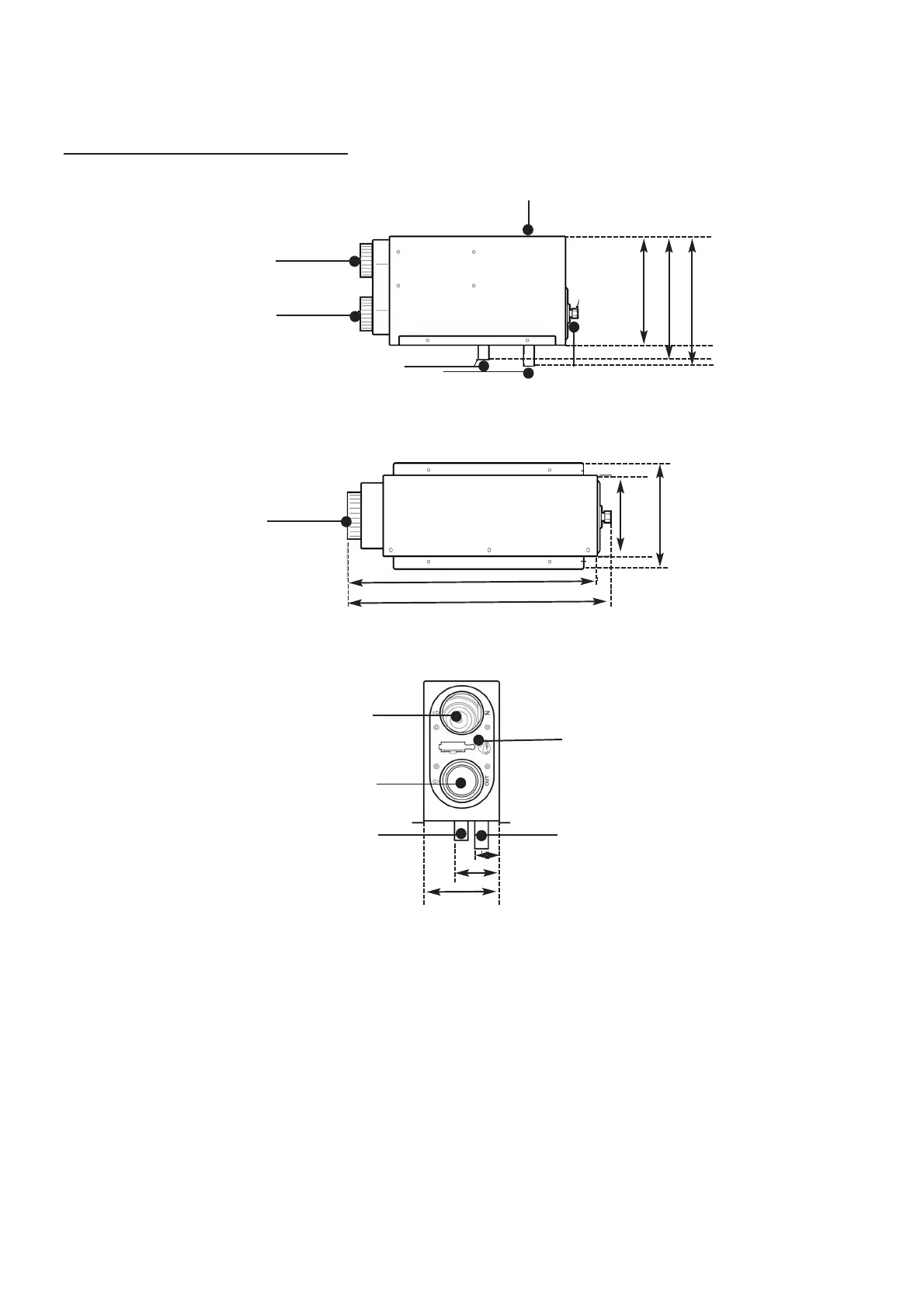

Abb. 7 Interne Montage - Seitenansicht - SH2202 oder SC2202
Abb. 8 Interne Montage - Draufsicht - SH2202 oder SC2202
Abb. 9 Interne Montage - Frontansicht - SH2202 oder SC2202
Kaltlufteinlass
Warmluftauslass
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Raumluftheizgerät
Gaszufuhr
270mm
257mm 226mm
Kaltlufteinlass
121mm
134mm
430mm
454mm
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Kaltlufteinlass
Warmluftauslass
157mm
78mm
46mm
Reset-Taste
