ABMESSUNGEN
Unterbodenmontage - SH2211 oder SC2211

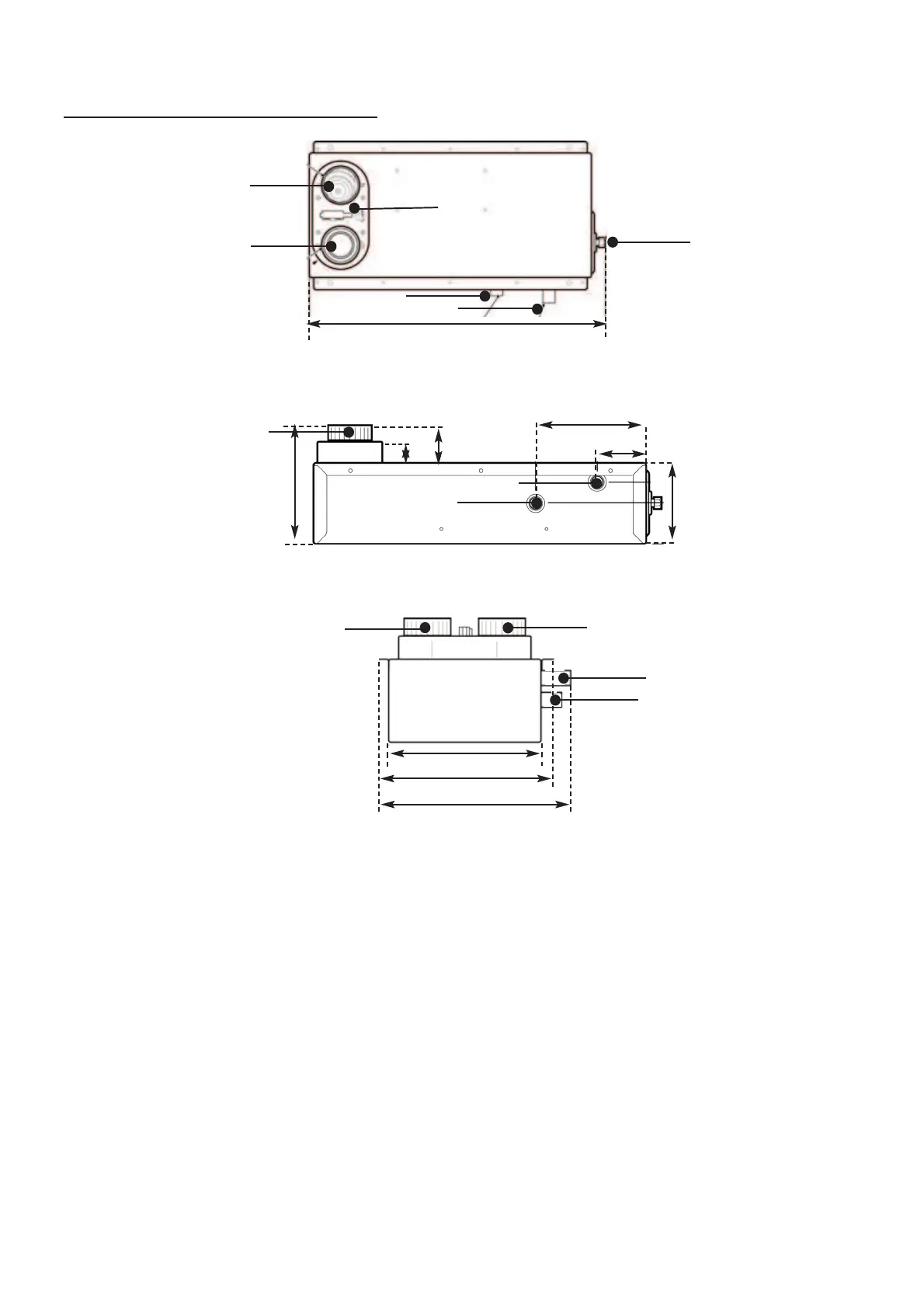

Abb. 10 Unterbodenmontage - Draufsicht - SH2211 oder SC2211
Abb. 11 Unterbodenmontage - Seitenansicht - SH2211 oder SC2211
Abb. 12 Unterbodenmontage - Frontansicht - SH2211 oder SC2211
36
Kaltlufteinlass
Warmluftauslass
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Gaszufuhr
531mm
180mm
171mm
76mm
121mm
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Warmluftauslass
25mm
65mm
Rauchgasabzugsrohr
Verbrennungsluftzufuhr
Warmluftauslass
Kaltlufteinlass
226mm
261mm
288mm
Reset-Taste (rot)
