xii. Al termine dell’estremità aperta del condotto di scarico tre lati dello spazio sotto il pavimento devono essere
mantenuti aperti e non ostruiti e non devono contenere delle aperture di ventilazione attraverso il pavimento.
xiii. La stufa, la sua alimentazione di gas, i condotti e il condotto del fumo devono essere ispezionati in linea con
le norme nazionali o, in loro assenza, con le raccomandazioni del produttore della stufa. Whale segnala che
questo deve avvenire almeno ogni anno.
xiv. La stufa non deve essere usata se il veicolo è in movimento (a meno che non sia installato il kit per il
veicolo in movimento - vedere l’Appendice).
xv. L’utilizzatore deve avere accesso al pulsante Reset, ove applicabile.
In caso di installazione sotto il pavimento del veicolo, saltare i passi 2 e 3.
Passo 2 – Installazione all’interno – Intaglio dei fori per i condotti di scarico e dell’aria di combustione
Posizionare lo schema dei condotti sul pavimento dove deve essere montata la stufa. Segnare la posizione dei due
fori per l’ingresso dei condotti di ingresso dell’aria di combustione e di scarico e praticare quindi i fori con una sega a
tazza con un diametro minimo di 51 mm (2”).
Spingere le estremità dei condotti con l’adattatore blu sui tubi sul lato inferiore della stufa, assicurando che siano
completamente innestati, e assicurarli con le clip per tubi flessibili fornite.

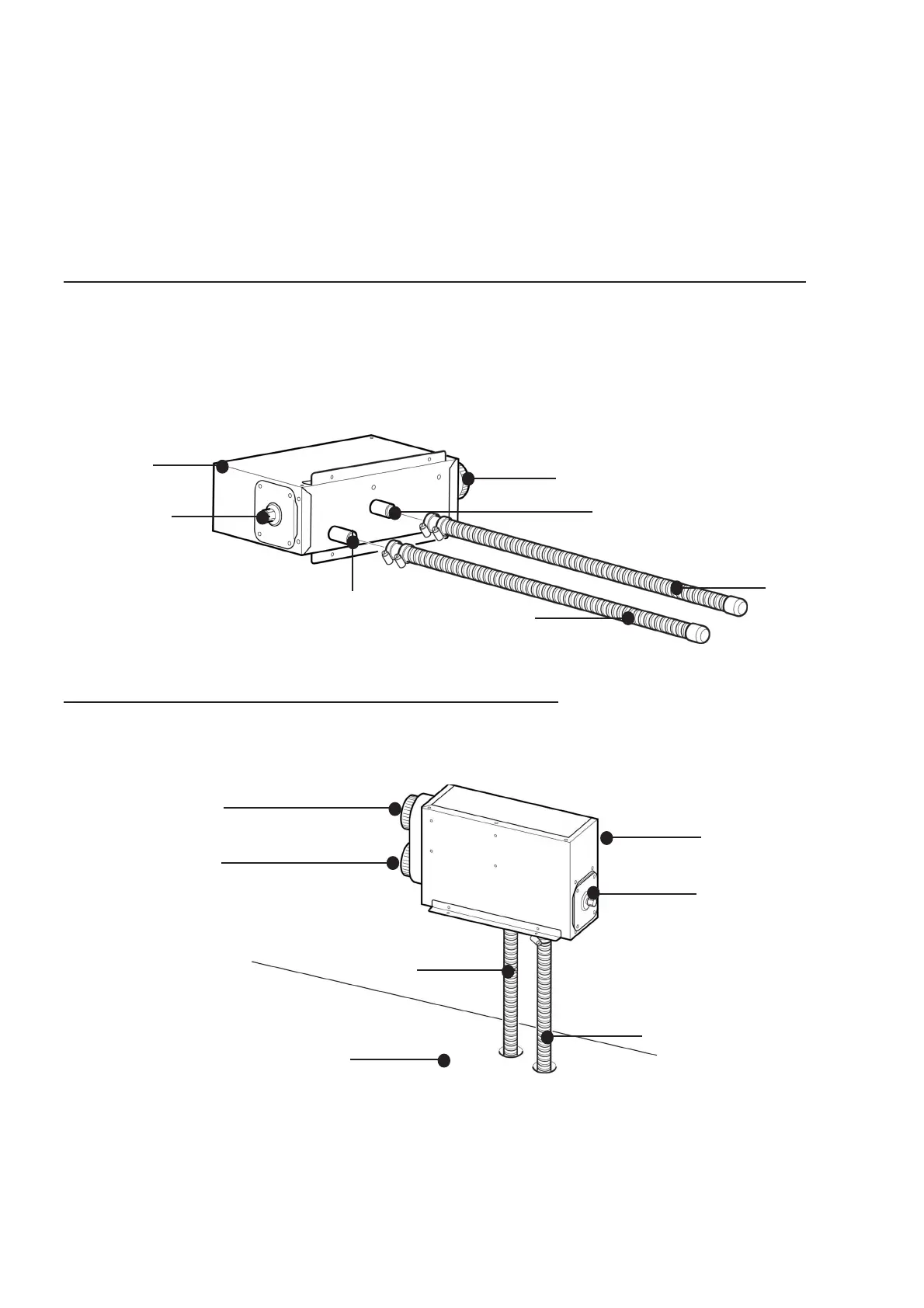

Figura 14 – Attacco dei condotti
Passo 3 – Installazione all’interno – Attacco della stufa al pavimento
Dall’interno del veicolo, far passare i condotti di scarico e dell’aria di combustione attraverso i fori praticati nel
pavimento. Posizionare la stufa in modo che i condotti siano centrati nei fori. Attaccare la stufa al pavimento con le 4
viti fornite (n° 8 x ¾”), come illustrato nelle figure 15 e 16.
Figura 15 – Collocazione della stufa
94
Stufa
Ingresso gas
Ingresso aria combustione
Uscita scarico
Condotto ingresso aria
Condotto scarico
Uscita aria calda
Ingresso aria fredda
Uscita aria calda
Ingresso gas
Stufa
Pavimento veicolo
Condotto scarico
Condotto ingresso aria
combustione
