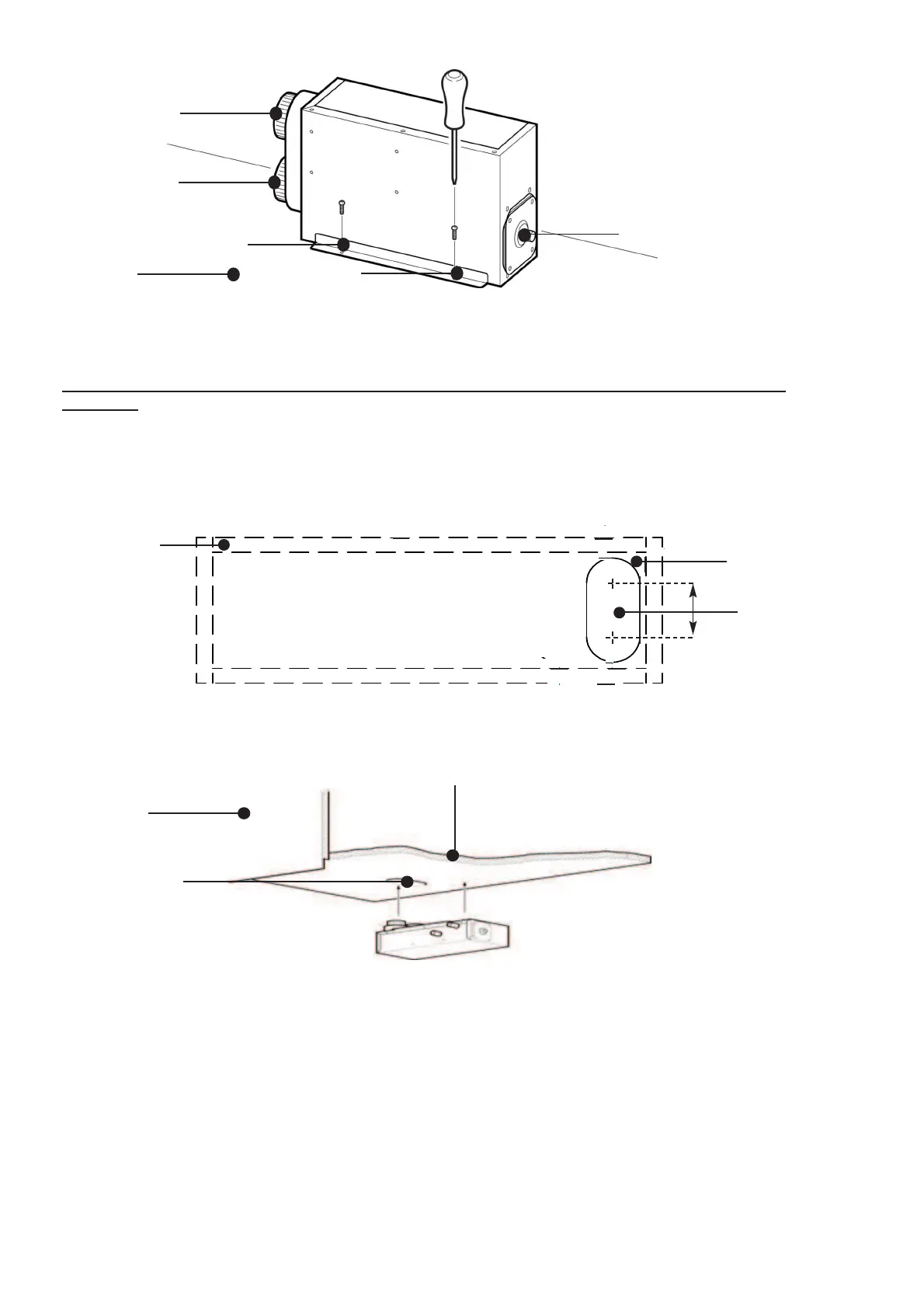

Figura 16 – Installazione e fissaggio della stufa
Per l’installazione all’interno, procedere al passo 6.
Passo 4 – Installazione sotto il pavimento – Collocazione dell’apparecchio di riscaldamento sotto il
pavimento
Per l’installazione sotto il pavimento, il pavimento del veicolo deve essere costruito come da figura 18. Dei bastoni di
legno devono essere incorporati nella struttura del pavimento per fissare in essi le viti.
Posizionare la stufa in modo che le viti penetrino nei bastoni di legno e attaccare la stufa con le 10 viti (No. 8 x
5
⁄8”)
fornite.
Figura 17 – Fissaggio della stufa (vista in pianta)
Figura 18 – Fissaggio della stufa sotto il pavimento
Pavimento veicolo
Intaglio nel
pavimento
Space Heater
Gas In
Parete veicolo
95
Ingresso gas
Foro vite
Pavimento
veicolo
Foro vite
Uscita aria calda
Ingresso aria fredda
Bastoni di
legno integrati
nel pavimento
96mm
Taglio nel pavimento
R51mm x 2
