Passo 5 – Solo installazione sotto il pavimento – Fissaggio dei condotti
Spingere le estremità dei condotti con l’adattatore blu sui tubi sui lati della stufa, assicurando che siano
completamente innestati, e assicurarli con le clip per tubi flessibili fornite (vedere figura 19).

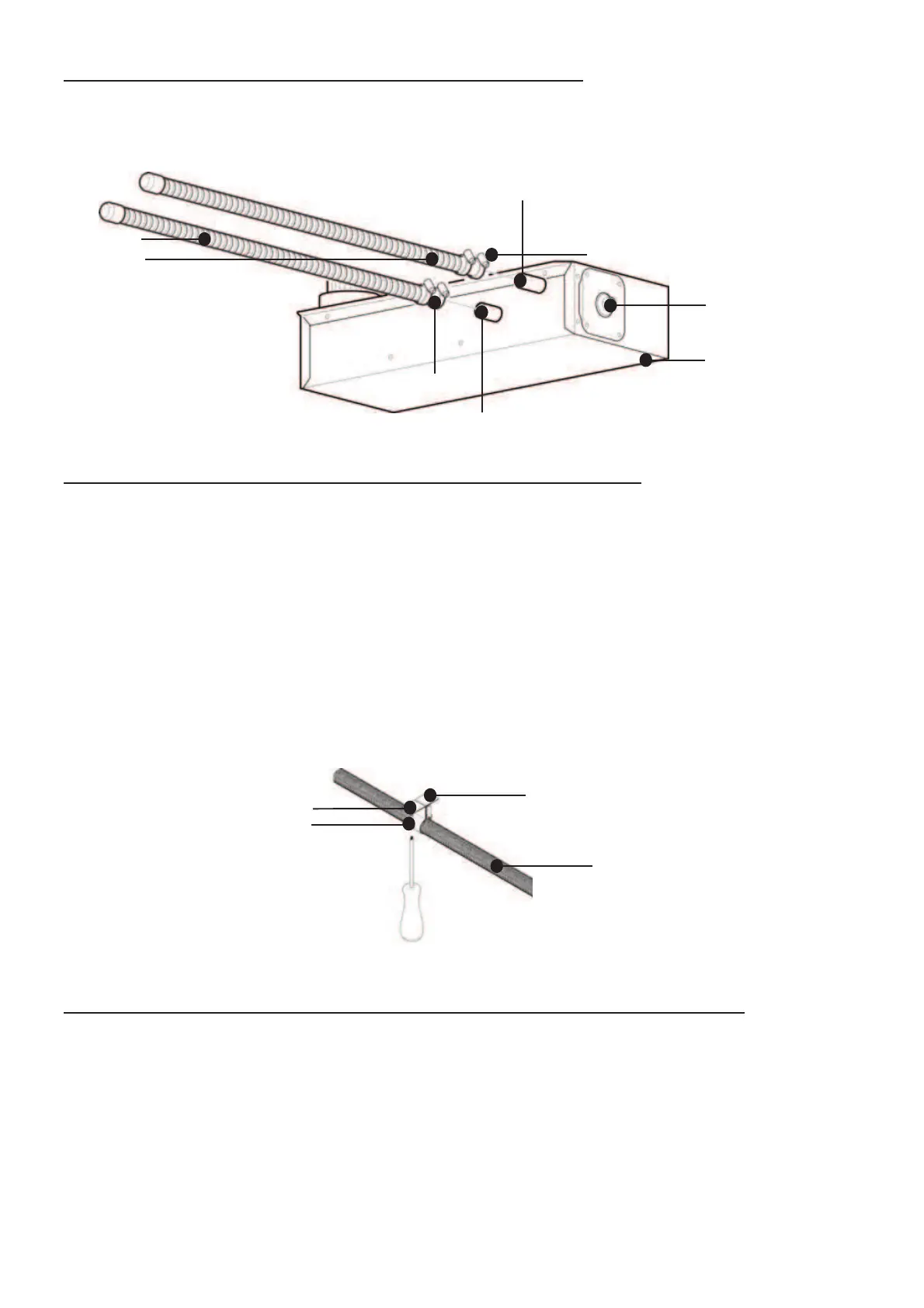

Figura 19 – Attacco dei condotti
Passo 6 – Installazione all’interno e sotto il pavimento – Montaggio dei condotti
Al momento del montaggio del condotto dell’aria di combustione e di quello di scarico, questi devono dirigersi verso
il basso dalla stufa verso l’estremità aperta, per permette il drenaggio dell’eventuale condensa. Le estremità aperte
devono puntare verso il basso per impedire la penetrazione della pioggia. Deve essere accertato di posare i
condotti di scarico attorno ai membri del telaio e di evitare i tubi del gas e i cavi.
I condotti devono essere mantenuti il più diritti possibile.
Nota bene: il condotto di scarico deve essere posizionato sul lato o all’estremità posteriore del veicolo. L’estremità
aperta del condotto di ingresso dell’aria di combustione deve essere lontana almeno 500 mm dall’estremità aperta
del condotto di scarico e puntare nella stessa direzione.
Il condotto d’ingresso dell’aria di combustione è attaccato alla parte inferiore del pavimento con due delle staffe in
dotazione. Le due staffe rimanenti (in dotazione) sono usate per l’attacco al condotto di scarico. Fissare la staffa
attorno al condotto e usare le due viti (n° 8 x ¾”) per fissare ogni staffa al pavimento (come da figura 20).
Figura 20 – Fissaggio delle staffe dei condotti
Passo 7 – Installazione all’interno e sotto il pavimento – Connessione all’alimentazione di gas
L’apparecchio deve essere installato da una persona competente in linea con le istruzioni di installazione e
ottemperare a tutte le norme rilevanti nel paese nel quale è installato l’apparecchio.
La stufa è fornita con un dado e un’oliva a compressione per i tubi da 8 mm (
5
⁄
16
”). Il tubo di alimentazione deve
essere controllato e deve essere privo di sporcizia o di altre impurità prima della connessione al giunto a
compressione sulla stufa. Il tubo di alimentazione deve essere posato in modo che l’apparecchio possa essere
rimosso per l’assistenza.
Una valvola di chiusura del gas deve essere collocata nei pressi della stufa, mentre tutte le connessioni devono
essere ridotte al minimo.
