Importante: almeno una bocca di uscita dell’aria calda deve essere permanentemente aperta. Il condotto dell’aria
calda non deve essere raccordato al ramo centrale di un raccordo a T (vedere figura 25).

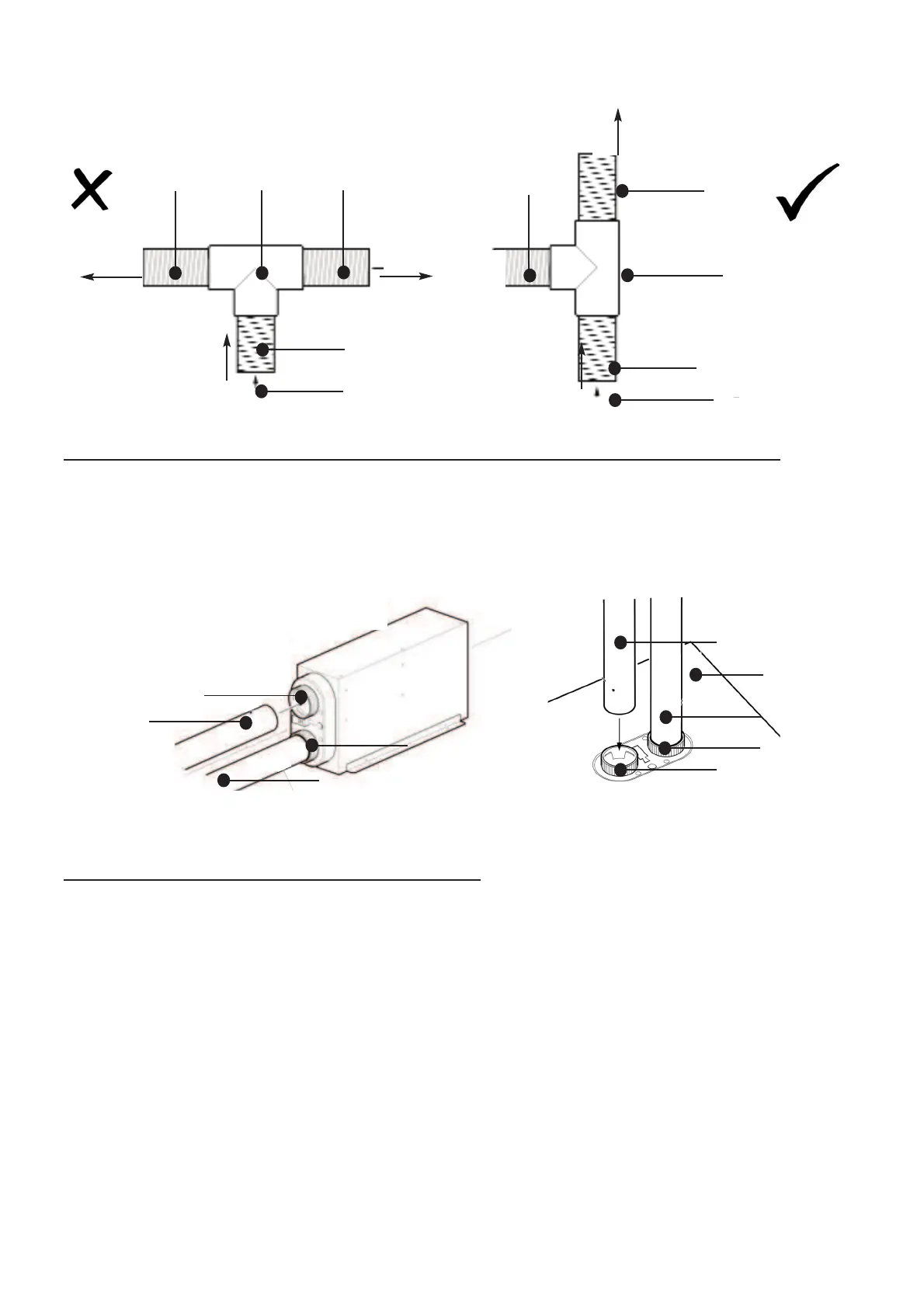

Figura 25a – Orientamento errato del raccordo a T Figura 25b – Orientamento corretto del raccordo a T
Passo 9 – Installazione all’interno e sotto il pavimento – Raccordo dell’alimentazione di aria fredda
La stufa Whale® deve essere rifornita adeguatamente di aria fredda. Se la stufa è installata in una cuccetta o in un
altro spazio limitato, le bocche nell’area devono essere montate o un condotto deve essere usato per alimentare la
stufa con aria fredda. Se una bocca è montata non deve essere inferiore a quella progettata per l’uso con un
condotto di 60 mm. Se è montato un condotto questo deve fornire l’aria dallo spazio abitabile del veicolo. Per
raccordare il condotto, spingere sull’ingresso dell’aria fredda presso la stufa, sul cui ugello farà presa.
Figura 26 – Installazione all’interno – Connessione al condotto Figura 27 – Installazione sotto il pavimento
dell’aria fredda
Passo 10 – Installazione del pannello di controllo Whale®
Trovare una posizione adeguatamente comoda e accessibile per l’installazione del pannello di controllo Whale®. Per
un buon controllo della temperatura selezionare una posizione lontana dalle correnti d’aria e a circa 1,5 metri dal
suolo. Assicurare un accesso adeguato per il fascio di cavi e il cablaggio. Notare che il cavo fornito con la stufa per il
commercio al dettaglio (modelli: SH2201, SH2202, SH2211) per la connessione del pannello di controllo alla stufa è
lungo 3,5 m.
La profondità minima dietro al panello per il cablaggio deve essere di 40 mm. In caso di utilizzo di un pannello di
controllo specifico del costruttore del veicolo, le connessioni elettriche devono essere effettuate in linea con il passo
11.
98
Raccordo
a T
Raccordo
a T
Uscita aria calda
Uscita aria calda
Condotto
Condotto
Condotto
Condotto
Condotto
Condotto
Condotto aria calda
Ingresso aria fredda
Condotto aria
fredda
Condotto aria calda
Condotto aria fredda
Uscita aria calda
Ingresso aria fredda
Pavimento veicolo
Aria calda
Aria calda
Aria calda
Aria calda
Aria calda
Uscita aria calda
