Opzione 1 Installazione del pannello di controllo della stufa Whale
Opzione 2 Installazione del pannello di controllo Whale Duo
Opzione 3 Installazione del pannello di controllo Whale iVan
Opzione 4 Installazione del pannello di controllo del costruttore del veicolo
Opzione 1 Installazione del pannello di controllo della stufa Whale
Il pannello di controllo della stufa Whale necessita di un intaglio di 95 mm x 42 mm (larghezza x altezza). Far
passare i cavi attraverso l’intaglio e collocare nella posizione desiderata. Fissare con le 4 viti (n° 4 x
3
4
”) fornite e
applicare quindi il telaio di copertura.
In alcuni casi potrebbe essere necessario effettuare le connessioni dei cablaggi al punto 9 prima di fissare il pannello
di controllo alla parete.
Nota bene: potrebbe essere possibile ammodernare il pannello di controllo Whale® nei telai preesistenti.

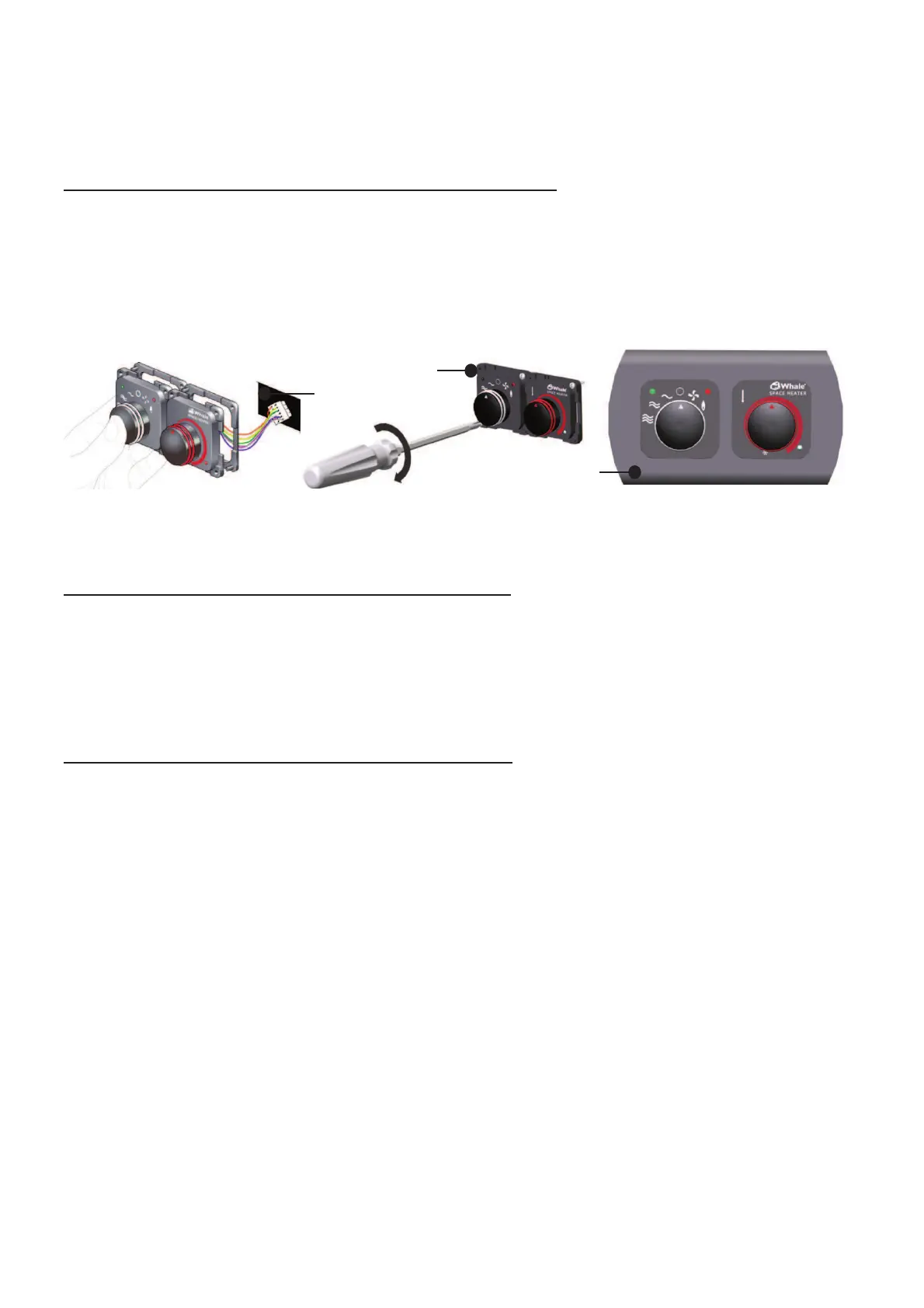

Figura 28 Inserimento del pannello Figura 29 Fissaggio del pannello Figura 30 Pannello di controllo
di controllo di controllo installato
Opzione 2 Installazione del pannello di controllo Whale Duo
Il pannello di controllo Whale Duo necessita di un intaglio di 118 mm x 64 mm (larghezza x altezza). Far passare i
cavi attraverso l’intaglio e collocare nella posizione desiderata. Fissare con le 2 viti (n° 4 x
3
4
”) fornite e applicare
quindi il telaio di copertura.
In alcuni casi potrebbe essere necessario effettuare le connessioni dei cablaggi al punto 9 prima di fissare il pannello
di controllo Whale Duo alla parete.
Opzione 3 Installazione del pannello di controllo Whale iVan
Trovare una posizione adeguatamente comoda e accessibile per l’installazione del pannello di controllo Whale
iVan®.
Per un buon controllo della temperatura selezionare una posizione centrale lontana dalle correnti d’aria e a circa 1,5
metri dal suolo. Assicurare un accesso adeguato per la connessione all’alimentazione a 12 V CC. La profondità
minima di taglio del pannello per il regolatore e il cablaggio deve essere di 15 mm.
i. Posizionare la sagoma di taglio fornita nella posizione scelta e assicurarla temporaneamente con un adesivo
a bassa adesività. Usando una punta da trapano di 10 mm adatta, perforare attraverso la sagoma e il
rivestimento a pannelli posteriore in corrispondenza dei quattro angoli marcati sulla sagoma. Ritagliare quindi
la forma rettangolare tagliando lungo le linee tratteggiate. Infine, praticare i 4 fori per le viti con una punta da
trapano di 2 mm. Smaltire i residui della sagoma di taglio.
ii. Far passare i fili attraverso il foro appena tagliato e posizionare il regolatore in modo che i fori delle viti si
allineino con quelli che sono stati praticati. Assicurare in posizione con le 4 viti piccole in dotazione (n° 6 viti
a testa cilindrica da ⅝”).
iii. Connettere i fili positivo e negativo dal retro del regolatore al sistema elettrico del veicolo attraverso un
fusibile automobilistico da 1 A.
Nota bene: il produttore non può essere ritenuto responsabile per i reclami derivanti dall’installazione scorretta, dalla
modifica non autorizzata o dall’uso improprio di questo prodotto.
Riconnettere / Accendere l’alimentazione elettrica. Il pannello di controllo dovrebbe accendersi. Verrà richiesto di
regolare l’ora.
Intaglio
Telaio di
montaggio
Telaio di
copertura
99
