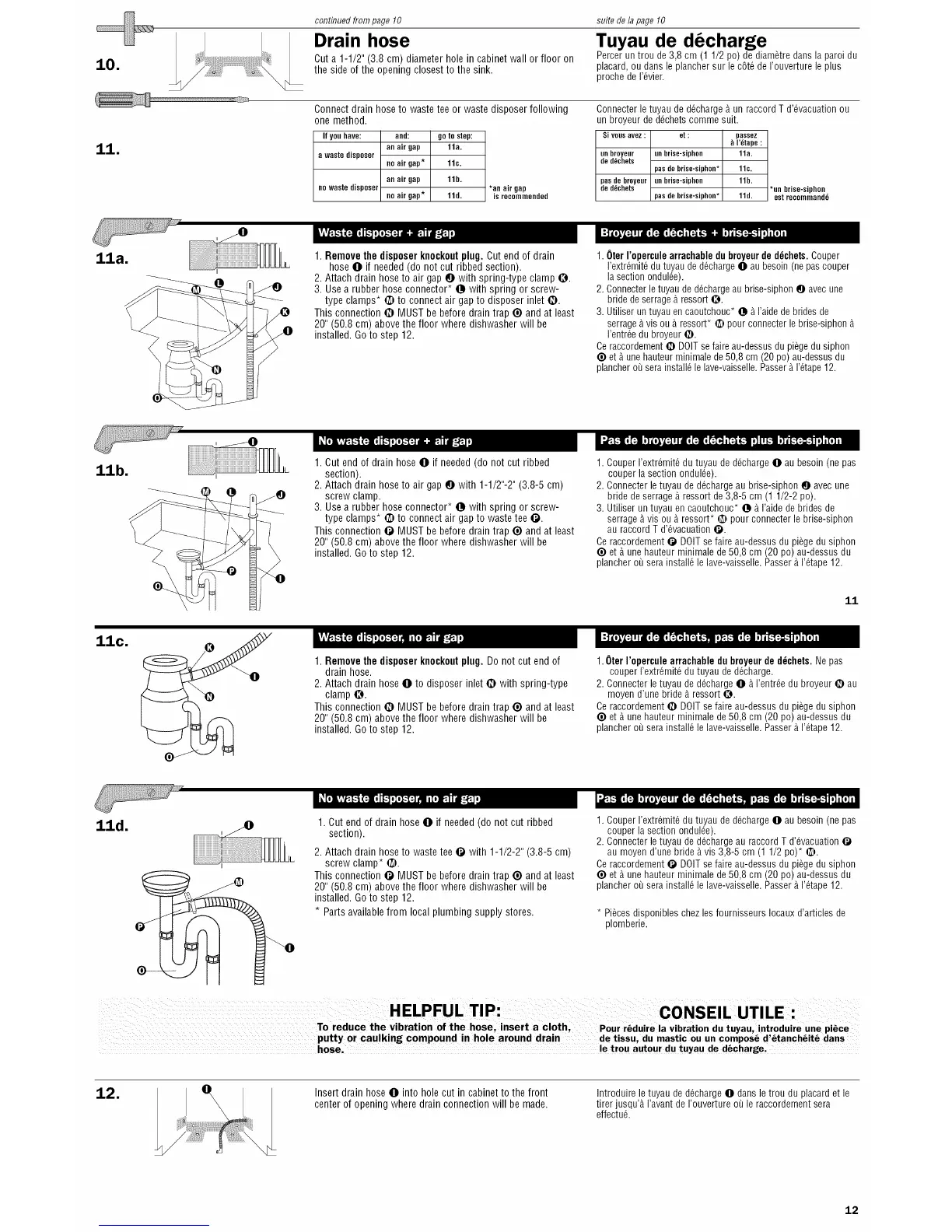

continued from page !0 suite de la page 10
10.
Drain hose
Cut a 1-1/2" (3.8 cm) diameter hole in cabinet wall or floor on
the side of the opening closest to the sink.
Tuyau de d6charge
Percerun trou de 3,8 cm (1 1/2 po) de diam_tre dans la paroi du
placard, ou dans le plancher sur le c6t6 de I'ouverture le plus
proche de 1'6vier.
11.
Connect drain hose to waste tee or waste disposer following
one method.
If youhave: and:
anair gap
a wastedisposer
noairgap*
an airgap
nowastedisposer
noairgap*
go to step:
11a.
11c.
11b.
11d.
*anairgap
isrecommended
Connecterle tuyau de d6charge_ un raccord T d'6vacuationou
un broyeur de d6chetscomme suit.
Si vousavez:
unbroyeur
ded_chets
pas debroyeur
ded_chets
et:
un brise-siphon
pas de brise-siphon*
un brise-siphon
pas de brise-siphon*
passez
I'_tape:
11a.
11c.
11b.
11d.
*un brise-siphon
estrecommand_
11a.
1. Remove the disposer knockoutplug. Cut end of drain
hose O if needed (do not cut ribbed section).
2. Attach drain hose to air gap O with spring-type clamp _.
3. Use a rubber hose connector* • with spring or screw-
type clamps* _) to connect air gap to disposer inlet O.
This connection O MUST be before drain trap ® and at least
20" (50.8 cm) above the floor where dishwasher will be
installed. Go to step 12.
1. OterI'operculearrachabledubroyeurde d_chets.Couper
I'extr6mit_du tuyau de d6chargeO au besoin (nepas couper
la section ondul6e).
2. Connecterletuyau de d6chargeau brise-siphon O avecune
bride deserrage _ ressort O.
3. Utiliser untuyau encaoutchouc* • _ I'aide de bridesde
serrage_ vis ou _ ressort* _) pour connecterlebrise-siphon
I'entr6edu broyeur O.
CeraccordementO DOlTse faireau-dessus du pi6ge du siphon
® et _ unehauteurminimale de50,8 cm (20 po) au-dessusdu
planchero_ serainstall6 le lave-vaisselle.Passer_ l'6tape 12.
11b.
1. Cut end of drain hose @ if needed (do not cut ribbed
section).
2. Attach drain hose to air gap _) with 1-1/2"-2" (3.8-5 cm)
screw clamp.
3. Use a rubber hose connector* (_ with spring or screw-
type clamps* _) to connect air gap to waste tee Q.
This connection Q MUST be before drain trap ® and at least
20" (50.8 cm) above the floor where dishwasher will be
installed. Go to step 12.
1. CouperI'extr6mit6 du tuyau de d6charge@ au besoin (ne pas
couper la section ondul6e).
2. Connecterle tuyau de d6chargeau brise-siphon _ avec une
bride deserrage _ ressort de3,8-5 cm (1 1/2-2 po).
3. Utiliser un tuyau en caoutchouc* (_ _ I'aide de brides de
serrage_ vis ou _ ressort* _) pour connecter le brise-siphon
au raccord T d'_vacuation O.
Ceraccordement O DOlTse faire au-dessus du pi_ge du siphon
® et _ une hauteur minimale de 50,8 cm (20 po) au-dessusdu
plancher o_ sera install_ le lave-vaisselle.Passer_ I'_tape12.
11
11C.
1. Remove the disposer knockoutplug. Do not cut end of
drain hose.
2. Attach drain hose @ to disposer inletO with spring-type
clamp _.
This connection O MUST be before drain trap ® and at least
20" (50.8 cm) above the floor where dishwasher will be
installed.Go to step 12.
1.Oter I'opercule arrachabledu broyeur de d_chets.Nepas
couper I'extr_mit_ du tuyau de d_charge.
2. Connecterle tuyau de d_charge@ _ I'entr_edu broyeur O au
moyen d'une bride _ ressort O.
Ceraccordement O DOlTse faire au-dessus du pi_ge du siphon
® et _ une hauteur minimale de 50,8 cm (20 po) au-dessusdu
plancher o_ sera install_ le lave-vaisselle.Passer_ I'_tape12.
11d.
1. Cut end of drain hose @ if needed (do not cut ribbed
section).
2. Attach drain hose to waste tee _ with 1-1/2-2" (3.8-5 cm)
screw clamp* _).
This connection _ MUST be before drain trap ® and at least
20" (50.8 cm) above the floor where dishwasher will be
installed. Go to step 12.
* Parts available from local plumbing supply stores.
1. CouperI'extr_mit_ du tuyau de d_charge@ au besoin (ne pas
couper la section ondul_e).
2. Connecterle tuyau de d_chargeau raccord T d'_vacuation
au moyen d'une bride _ vis 3,8-5 cm (1 1/2 po)* _).
Ceraccordement 0 DOlTse faire au-dessus du pi_ge du siphon
® et _ une hauteur minimale de 50,8 cm (20 po) au-dessusdu
plancher o_ sera install_ le lave-vaisselle.Passer_ I'_tape12.
* Pi_cesdisponibles chezles fournisseurs Iocaux d'articles de
plomberie.
To reduce the vibration of the hose, insert a cloth, Pourr_duire la vibration du tuyau, introduire une piece
putty or caulking compound in hole around drain detissu, dumasticouuncompos_d'btanchbitbdans
hose. le trou autour du tuyau de d_charge.
12.
Insert drain hose @ into hole cut in cabinet to the front
center of opening where drain connection will be made.
Introduire le tuyau de d_charge 0 dans le trou du placard et le
tirer jusqu'_ I'avant de I'ouverture o_ le raccordementsera
effectu_.
12
