continuedfrompage8 suitedelapage8
1

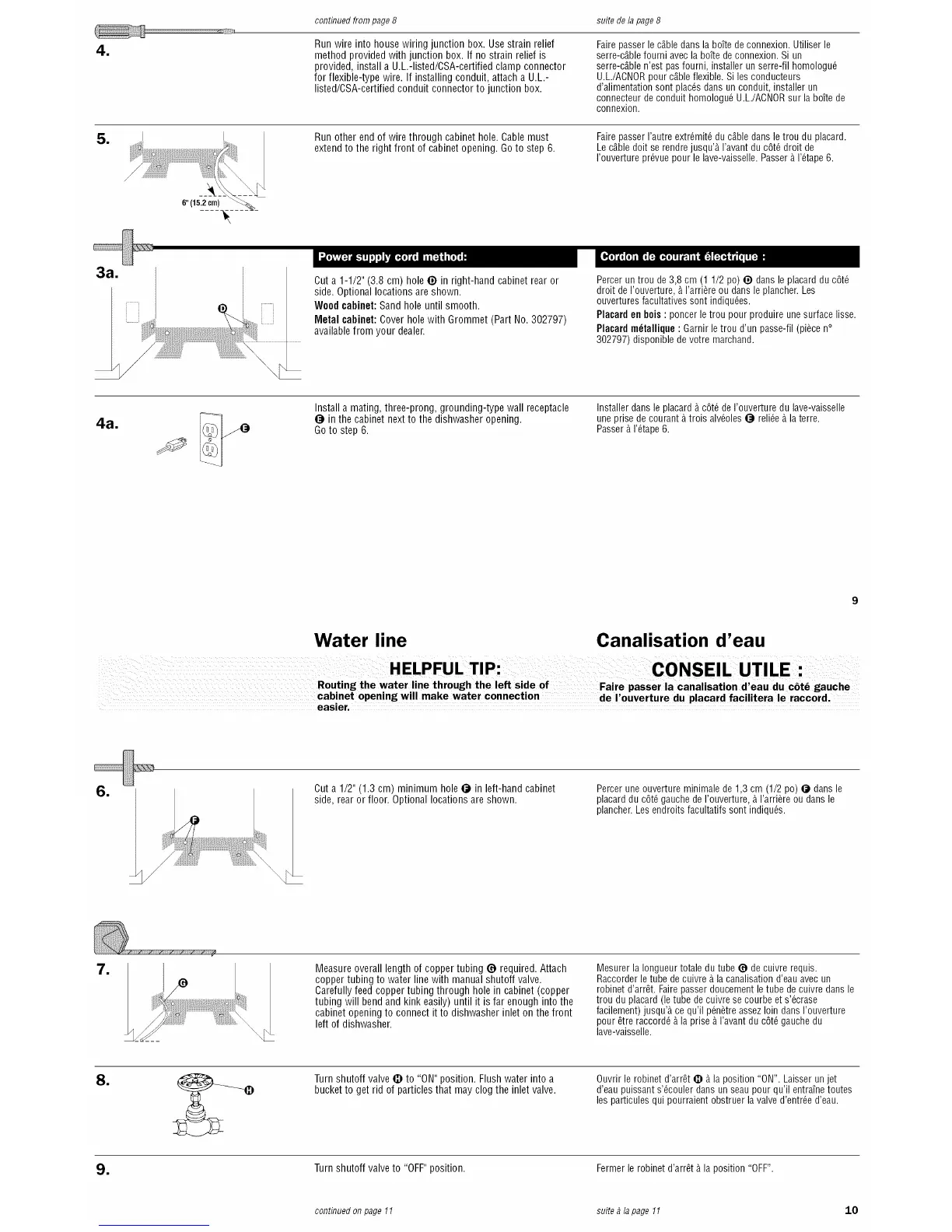

Run wire into house wiring junction box. Use strain relief
method provided with junction box. If no strain relief is
provided, install a U.L.-listed/CSA-certified clamp connector
for flexible-type wire. If installing conduit, attach a U.L.-
listed/CSA-certified conduit connector to junction box.
Fairepasser le c_ble dans la boTtede connexion. Utiliser le
serre-c_blefourni avec la boTtede connexion. Si un
serre-c_ble n'est pas fourni, installer un serre-fil homologu6
U.L./ACNORpour c_bleflexible. Si lesconducteurs
d'alimentation sont plac6s dans un conduit, installer un
connecteur de conduit homologu6 U.L.iACNORsur la boTtede
connexion.
=
/
6"(15.2cm)
Run other end of wire through cabinet hole. Cable must
extend to the right front of cabinet opening. Go to step 6.
Fairepasser I'autreextr6mit6 du c_ble dans le trou du placard.
Le c_ble dolt se rendre jusqu'& I'avant du c6t6 droit de
I'ouverture pr6vue pour le lave-vaisselle. Passer& 1'6tape6.
3a,
Cut a 1-1/2" (3.8 cm) hole _) in right-hand cabinet rear or
side. Optional locations are shown.
Wood cabinet: Sand hole until smooth.
Metal cabinet: Cover hole with Grommet (Part No. 302797)
available from your dealer.
Percerun trou de 3,8 cm (1 1/2 po) _) dans le placard du c6t6
droit de I'ouverture, & I'arriere ou dans le plancher. Les
ouvertures facultatives sont indiqu6es.
Placard en beis : poncer le trou pour produire unesurface lisse.
Placard m_tallique : Garnir le trou d'un passe-ill (pi6cen°
302797) disponible de votre marchand.
4a.
Install a mating, three-prong, grounding-type wall receptacle
0 in the cabinet next to the dishwasher opening.
Go to step 6.
Installer dans le placard &c6t6 de I'ouverture du lave-vaisselle
une prise de courant &trois alv6oles0 reli6e& la terre.
Passer& 1'6tape6.
9
Water line Canalisation d'eau
easier.
m
=
_i!iiiiii!_
\\\\
Cut a 1/2" (1.3 cm) minimum hole 0 in left-hand cabinet
side, rear or floor. Optional locations are shown.
Percerune ouverture minimale de 1,3 cm (1/2 po) Q dansle
placard du c6t6 gauchede I'ouverture, _ I'arri6re ou dans le
plancher. Les endroits facultatifs sont indiqu6s.
Measure overall length of copper tubing (_ required. Attach
copper tubing to water line with manual shutoff valve.
Carefully feed copper tubing through hole in cabinet (copper
tubing will bend and kink easily) until it is far enough into the
cabinet opening to connect it to dishwasher inlet on the front
left of dishwasher.
Mesurer la Iongueurtotale du tube (_ de cuivre requis.
Raccorderle tube de cuivre _ la canalisation d'eauavec un
robinet d'arr_,t.Fairepasser doucement letube de cuivre dans le
trou du placard (letube de cuivre se courbe et s'6crase
facilement) jusqu'_ ce qu'il p6n_treassezloin dans I'ouverture
pour _,treraccord6 _ la prise_ I'avant du c6t6 gauche du
lave-vaisselle.
11
Turn shutoff valve • to "ON" position. Flush water into a
bucket to get rid of particles that may clog the inlet valve.
Ouvrir le robinet d'arr#,t• &la position "ON". Laisser un jet
d'eau puissant s'6couler dans un seau pour qu'il entraTnetoutes
les particules qui pourraient obstruer la valve d'entr6e d'eau.
=
Turn shutoff valve to "OFF" position. Fermer le robinet d'arr#,t& la position "OFF".
continued on page !! suite _ la page 11 10
