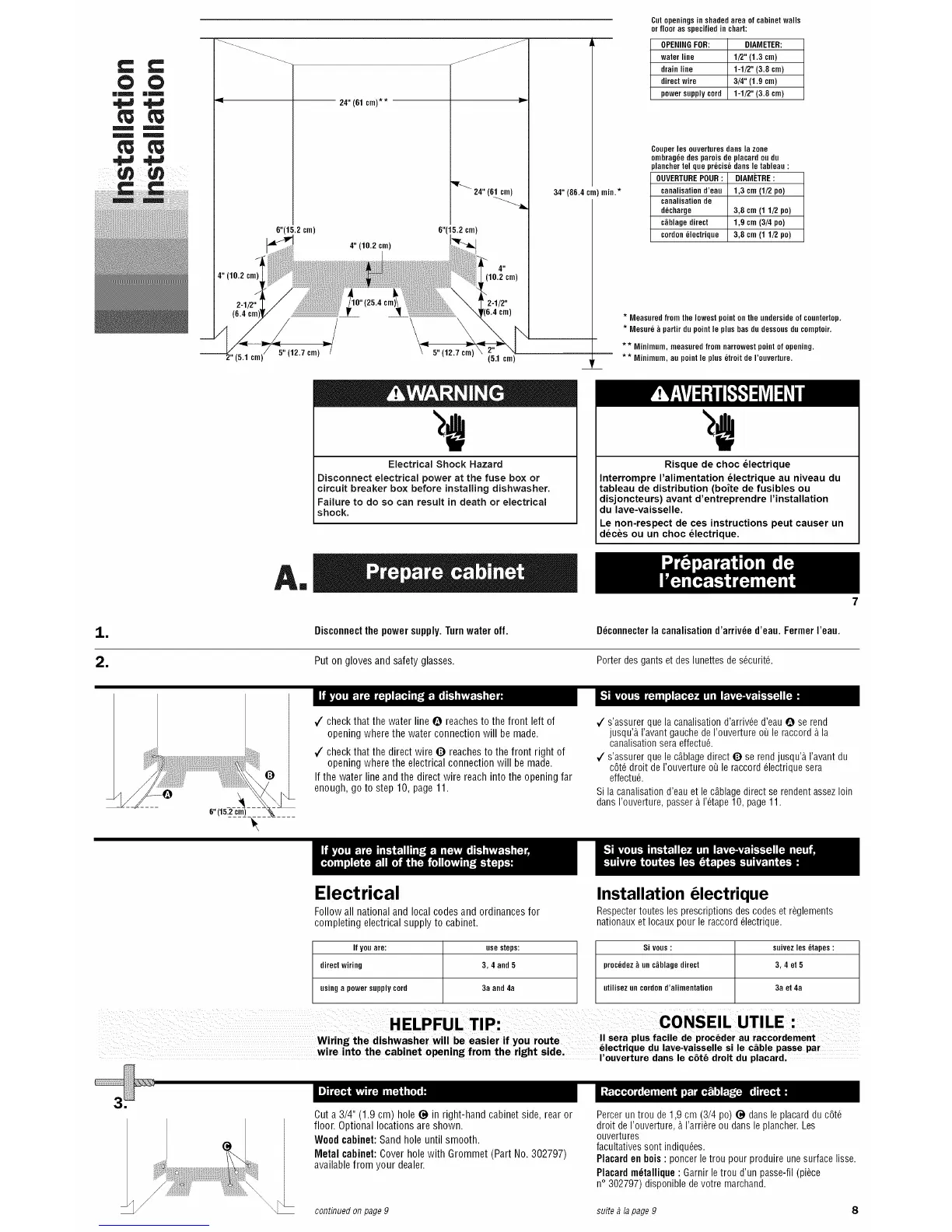

6"(1!2 cm)
24" (61 cm)**
4"(10.2cm)
24"(61cm)
6"("5.2 cm)
5"(12.7 cm) 5"(12+7cm)
(5.1cm)
34"(86.4 cm) min.*
J
Cutopeningsinshadedareaofcabinetwalls
or flooras specifiedinchart:
OPENINGFOR: DIAMETER:
waterline 1/2"(1.3cm)
drainline 1-1/2"(3.8 cm)
directwire 3/4"(1.gcm)
powersupplycord 1-1/2"(3.8 cm)
Couperlesouverturesdartslazone
emhrag_edesparoisde placardoudu
,lunchertel quepr_cis_ dansletableau:
0UVERTUREPOUR: DIAMi:TRE:
canalisationd'eau 1,3cm (1/2 po)
canalisationde
d_charge 3,8cm(11/2 po)
c_blagedirect 1,9cm (3/4 po)
cordon_lectrique 3,8cm (11/2 pe)
* Measuredfrom thelowestpointontheundersideofcountertop.
* Mesur__ partirdu pointle plus hasdu dessousducomptoir.
** Minimum,measuredfromnarrowestpointofopening.
** Minimum, aupointleplus_troit deI'ouverture.
Electrical Shock Hazard
Disconnect electrical power at the fuse box or
circuit breaker box before installing dishwasher.
Failure to do so can result in death or electrical
shock.
Am
Risque de choc electrique
Interrompre I'alimentation electrique au niveau du
tableau de distribution (boite de fusibles ou
disjoncteurs) avant d'entreprendre I'installation
du lave-vaisselle.
Le non-respect de ces instructions peut causer un
decks ou un choc electrique.
1
Disconnectthe power supply. Turnwater off.
D_connecterla ¢analisation d'arriv_e d'eau. Fermer I'eau.
1 Put on gloves and safety glasses.
Porter des gants et des lunettes de s6curit&
V" check that the water line @ reaches to the front left of
opening where the water connection will be made.
V" check that the direct wire 0 reaches to the front right of
opening where the electrical connection will be made.
If the water line and the direct wire reach into the opening far
enough, go to step 10, page 11.
V" s'assurer que la canalisation d'arriv_e d'eau Q se rend
jusqu'& I'avant gauche de I'ouverture o_ le raccord &la
canalisationsera effectu&
7 s'assurer que le c_blage direct 0 se rend jusqu'&I'avant du
c6t_ droit de I'ouverture oQle raccord _lectrique sera
effectu&
Si la canalisationd'eau et le c_blage direct se rendentassezloin
dans I'ouverture, passer &I'_tape 10, page 11.
Electrical
Follow all national and local codes and ordinances for
completing electrical supply to cabinet.
If you are: use steps:
direct wiring 3, 4 and 5
using a power supply cord 3a and 4a
Installation lectrique
Respectertoutes lesprescriptions descodes et r_glements
nationaux et Iocaux pour le raccord _lectrique.
Si vous: suivezles_tapes:
proc_dez_ un c_blagedirect 3,4 et5
utilisez uncordond'alimentation 3aet4a
Cut a 3/4" (1.9 cm) hole (_ in right-hand cabinet side, rear or
floor. Optional locations are shown.
Wood cabinet: Sand hole until smooth.
Metal cabinet: Cover hole with Grommet (Part No. 302797)
available from your dealer.
Percerun trou de 1,9 cm (3/4 po) (_ dans le placard du c6t_
droit de I'ouverture, _ I'arriSre ou dans le plancher. Les
ouvertures
facultatives sont indiqu_es.
Placard en bois : poncer le trou pour produire unesurface lisse.
Placard m_tallique : Garnir le trou d'un passe-fil (piece
n° 302797) disponible de votre marchand.
_/ continued on page 9 suite _ la page 9 8
