ISTRUZIONI PER L’INSTALLATORE INSTRUCTIONS FOR THE INSTALLER ANLEITUNGEN FÜR DEN INSTALLATEUR
NOTICE POUR L'INSTALLATEUR INSTRUCCIONES PARA EL INSTALADOR
COMPACT Combi Direct 7 / 11 x 1/1GN 7 / 11 x 2/1GN
8
no. 11 x 2/1GN Electric

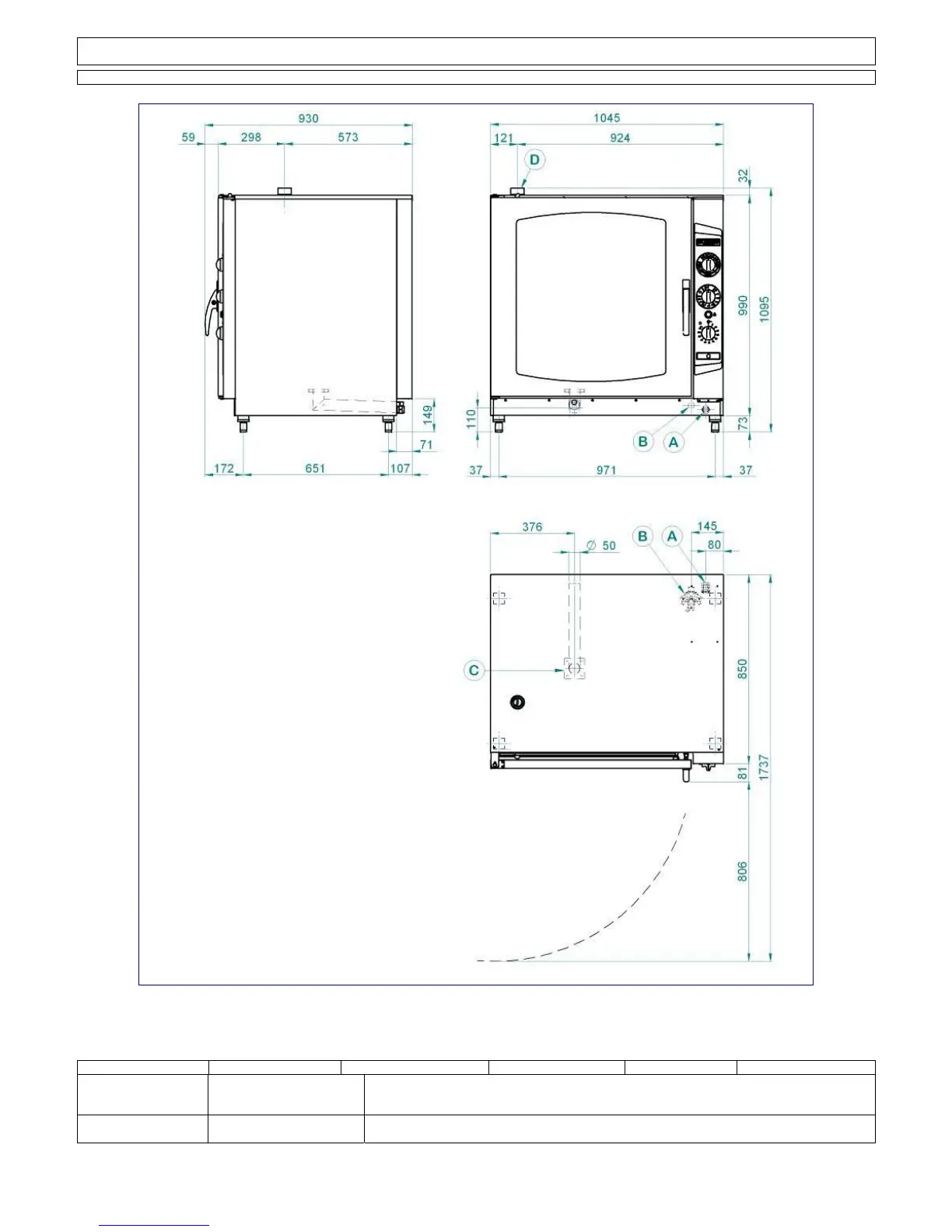

1.3C DIMENSIONI
1.3C DIMENSIONS 1.3C ABMESSUNGEN 1.3C DIMENSIONS 1.3C MEDIDAS
Modelli Modèles Dimensioni Dimensions Capacità e distanza (passo) tra le teglie Capacité et écart entre les grilles
Models Modelos Dimensions Medidas Capacity and distance between trays Capacidad y distancia (paso) entre las fuentes
Modelle Abmessungen Fassungsvermögen und Abstand der Bleche
11 x 2/1GN
22 x 1/1GN
Electric cm 105 x 93 x h110
n°11 x 2/1 GASTRO NORM
n°22 x 1/1 GASTRO NORM
67mm
A
Connessione elettrica
Electrical connection
Elektroanschluss
Branchement électrique
Conexión eléctrica
B Entrata acqua φ 3/4″
Water inlet
φ 3/4”
Wasserzufuhr φ 3/4”
Arrivée eau
φ 3/4″
Entrada agua φ 3/4″
C Scarico camera cottura φ 50mm
Water drainage
φ 50mm
Wasserablauf φ 50mm
Vidange eau
φ 50mm
Desagüe φ 50mm.
D Sfiato camera cottura φ 60mm
Cooking chamber relief valve
φ 60mm
Ablaßventil Garraum φ 60mm
Event chambre de cuisson
φ 60mm
Desagüe camara coccion
φ 60mm
