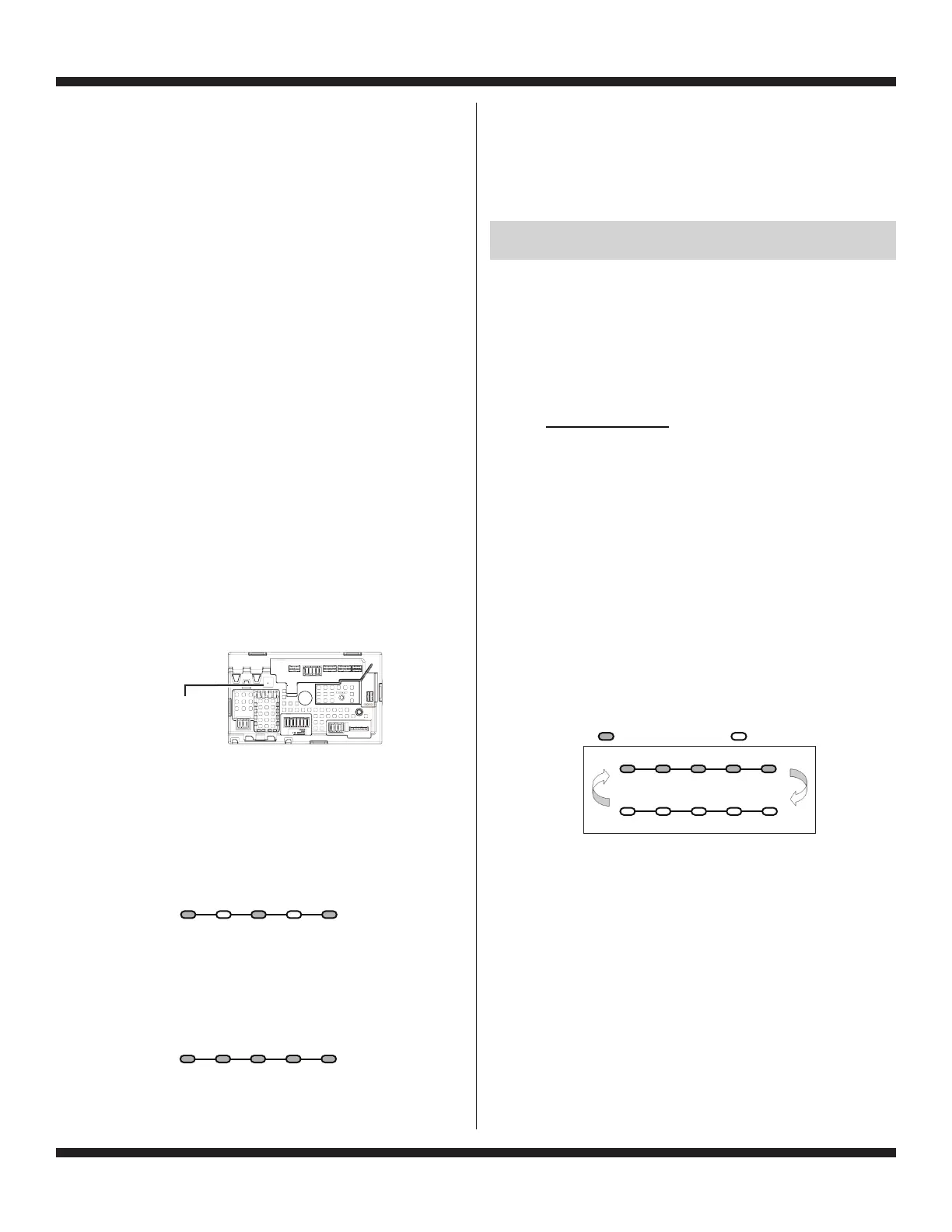

ACTIVATION DES MODES DE TEST
DE DIAGNOSTIC DE SERVICE
1. Vérifier que la laveuse est en mode d’attente (branchée;
tous les témoins éteints).
2. Effectuer la séquence de manipulations suivante en utilisant
le bouton sélecteur de programme.
NOTE : APRÈS RÉINITIALISATION, la séquence de “a” à “e”
doit être accomplie en moins de 6 secondes, avec une attente
minimale entre chaque cran (ce qui donne la séquence suivante :
gauche - droite - droite - gauche - droite, comme indiqué ci-dessous).
RÉINITIALISATION - Placer le pointeur du bouton
sélecteur de programme en position 12 heures et
attendre 3–4 secondes avant de continuer.
a. Tourner le bouton sélecteur de programme d’un cran
dans le sens antihoraire.
b. Tourner le bouton sélecteur de programme d’un cran
dans le sens horaire.
c. Tourner le bouton sélecteur de programme d’un cran
dans le sens horaire.
d. Tourner le bouton sélecteur de programme d’un cran
dans le sens antihoraire.
e. Tourner le bouton sélecteur de programme d’un cran
dans le sens horaire.
Si l’activation des modes de test de diagnostic a réussi,
tous les témoins DEL (sauf Lid Locked) clignotent d’allumé
à éteint à intervalles d’une demie seconde. NOTE : Les
noms des témoins DEL peuvent varier entre les marques
et les modèles.
Légende : = Allumé = Éteint
Figure 2 - Les témoins DEL clignotent d’allumé à éteint
Si l’affichage des témoins DEL n’est pas tel que décrit ci-
dessus, la séquence n’a peut être pas été effectuée dans
les 6 secondes imparties. Répéter alors l’étape 2 pour
être sûr que ce n’en est pas la cause. Si cela ne fonctionne
toujours pas, voir Échec de l’accès au mode test de
diagnostic, page 23.
G
G
D
D
D
GUIDE DE DIAGNOSTIC
Avant d’entreprendre une réparation, contrôler ce qui suit :
Vérifier que la prise de courant est alimentée.
Fusible grillé ou disjoncteur ouvert? A-t-on utilisé un
fusible ordinaire? Utiliser un fusible temporisé.
Robinets d’eau chaude et d’eau froide ouverts
et tuyaux d’arrivée d’eau exempts d’obstruction?
Utiliser pour tous les contrôles/tests un multimètre (VOM)
ou un voltmètre numérique (DVM) dont la résistance interne
est de 20 000 Ω par volt CC ou plus.
Lors de toute mesure de résistance, vérifier que la laveuse
est débranchée de la prise de courant, ou que la source de
courant électrique est déconnectée.
IMPORTANT : Éviter d’utiliser des capteurs de grand
diamètre lors de la vérification des connexions du câblage car
ils pourraient endommager les connecteurs lors de l’insertion.
Vérifier tous les harnais et connexions avant de remplacer
des composants. Faire attention aux connecteurs mal calés,
aux fils ou bornes brisés ou de surplus, ou encore aux fils
pas suffisamment enfoncés dans les connecteurs pour être
engagés dans les crochets métalliques.
La corrosion ou la contamination des pièces de connexion
est une cause potentielle d’anomalie de fonctionnement
des organes de commande. Inspecter les connexions et
vérifier la continuité à l’aide d’un ohmmètre.
DEL DIAGNOSTIC – COMMANDE PRINCIPALE
Un outil de dépannage a été mis en place dans la commande
principale – un DEL de diagnostic.
DEL ALLUMÉ – La commande détecte une tension normale à
l’alimentation et le processeur fonctionne.
DEL ÉTEINT – La commande non alimentée ou mauvais
fonctionnement de la commande. Effectuer TEST nº 1, page 32,
pour vérifier l’état de fonctionnement de la commande principale.
MODE DE DÉFAILLANCE
Si l’alimentation en eau est coincée ou fermée, le programme
s’arrête et ces trois DELs (voir ci-dessous) s’allumera.
L’ouverture et la fermeture du couvercle réinitialise le module
de commande au début d’un nouveau programme. L’argent
du programme annulé seront perdue. L’alimentation en eau
doit être corrigée avant de commencer le programme suivant
ou le risque d’un autre programme annulé est élevé.
Les DELs In Use, Rinse & Done allumés
Tous les 5 DELs allumés et ne clignotent pas indique que
la laveuse ne fonctionne pas. Accéder aux Modes de test
de diagnostic de service et ensuite accéder au Mode d’affichage
des codes d’anomalie pour déterminer le mode de défaillance
et pour réinitialiser la commande.
Tous les 5 DELs allumés et ne clignotent pas
Emplacement
de DEL
Figure 1
In Soak/ Final
Use Wash Rinse Spin Done
Allumé 0,5 secondes
Éteint 0,5 secondes
In Soak/ Final
Use Wash Rinse Spin Done
In Soak/ Final
Use Wash Rinse Spin Done
MODES DE TEST DE DIAGNOSTIC DE SERVICE
Ces tests permettent à l’usine ou au technicien de contrôler
tous les signaux d’entrée parvenant a la carte du système
de commande principale. Utiliser ces tests de fonctionnement
avant le passage à des tests de dépannage spécifiques
des composants.
