31WIKA Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.15 07/2018 EN/DE/FR/ES
5. Inbetriebnahme, Betrieb
5. Inbetriebnahme, Betrieb
5.1 Gerät montieren
Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.
Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.
■
Auslaufende Flüssigkeit weist auf eine Beschädigung hin.
Anforderungen an Montagestelle
Die Montagestelle muss folgende Bedingungen erfüllen:
■
Dichtächen sind sauber und unbeschädigt.
■
Ausreichend Platz für eine sichere elektrische Installation.
■
Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de.
■
Zulässige Umgebungs- und Messstotemperaturen bleiben innerhalb der Leistungsgrenzen. Mögliche Einschrän-
kungen des Umgebungstemperaturbereichs durch verwendeten Gegenstecker berücksichtigen.
→ Leistungsgrenzen siehe Kapitel 9 „Technische Daten“

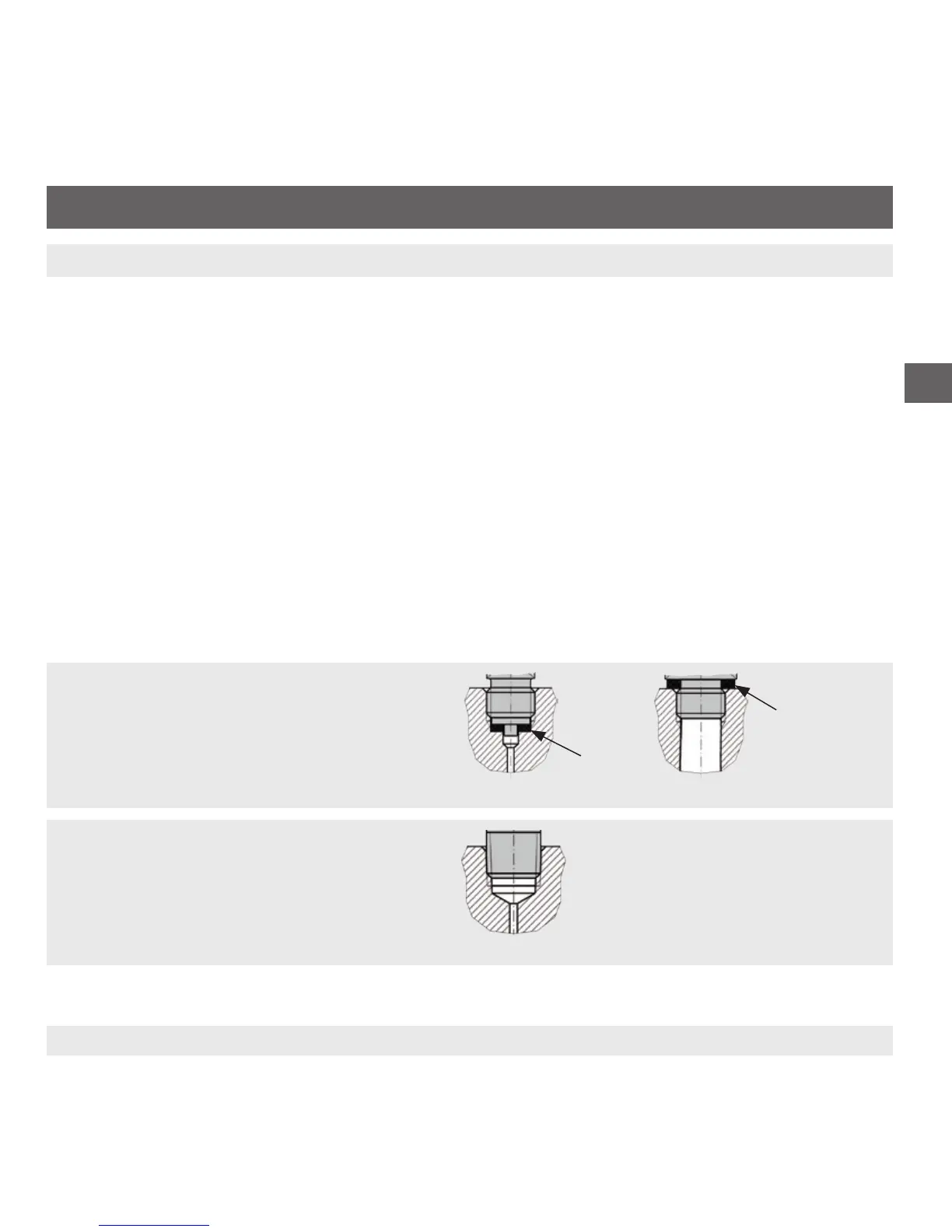

Abdichtungsvarianten
Zylindrische Gewinde
Dichtfläche  mit Flachdichtung, Dichtlinse oder
WIKA-Profildichtung abdichten.
nach EN 837
nach DIN 3852-E


Kegelige Gewinde
Gewinde mit Dichtwerksto umwickeln
(z. B. PTFE-Band).
NPT, R und PT

WIKA A-10 Specifications

General

Ingress Protection	IP65, IP67
Material	Stainless steel
Output Signal	4 ... 20 mA, 0 ... 10 V, 0 ... 5 V, 1 ... 5 V
Accuracy	≤ ±0.5 % of span
Process Connection	1/4 NPT, 1/2 NPT
Electrical Connection	M12 x 1
Supply Voltage	12...30 V DC
