53WIKA Mode d‘emploi transmetteur de pression, type A-10
11218720.15 07/2018 EN/DE/FR/ES
5. Mise en service, utilisation
5. Mise en service, utilisation
5.1 Montage de l'instrument
Le transmetteur de pression ne doit être utilisé qu'en parfait état de sécurité technique.
Avant la mise en service, le transmetteur de pression doit être soumis à un contrôle visuel.
■
Une fuite de liquide indique un dommage.
Exigences concernant le lieu d'installation
Le lieu d'installation doit remplir les conditions suivantes :
■
Les surfaces d'étanchéité sont propres et intactes.
■
Un espace susant pour une installation électrique en toute sécurité.
■
Pour obtenir des informations concernant les trous taraudés et les embases à souder, voir les Informations
techniques IN 00.14 sur www.wika.fr.
■
Les températures ambiantes et du uide admissibles restent dans les limites de leurs performances. Considérer les
restrictions possibles sur la plage de température ambiante causée par le contre-connecteur utilisé.
→ Pour limites de performance voir chapitre 9 “Spécications”

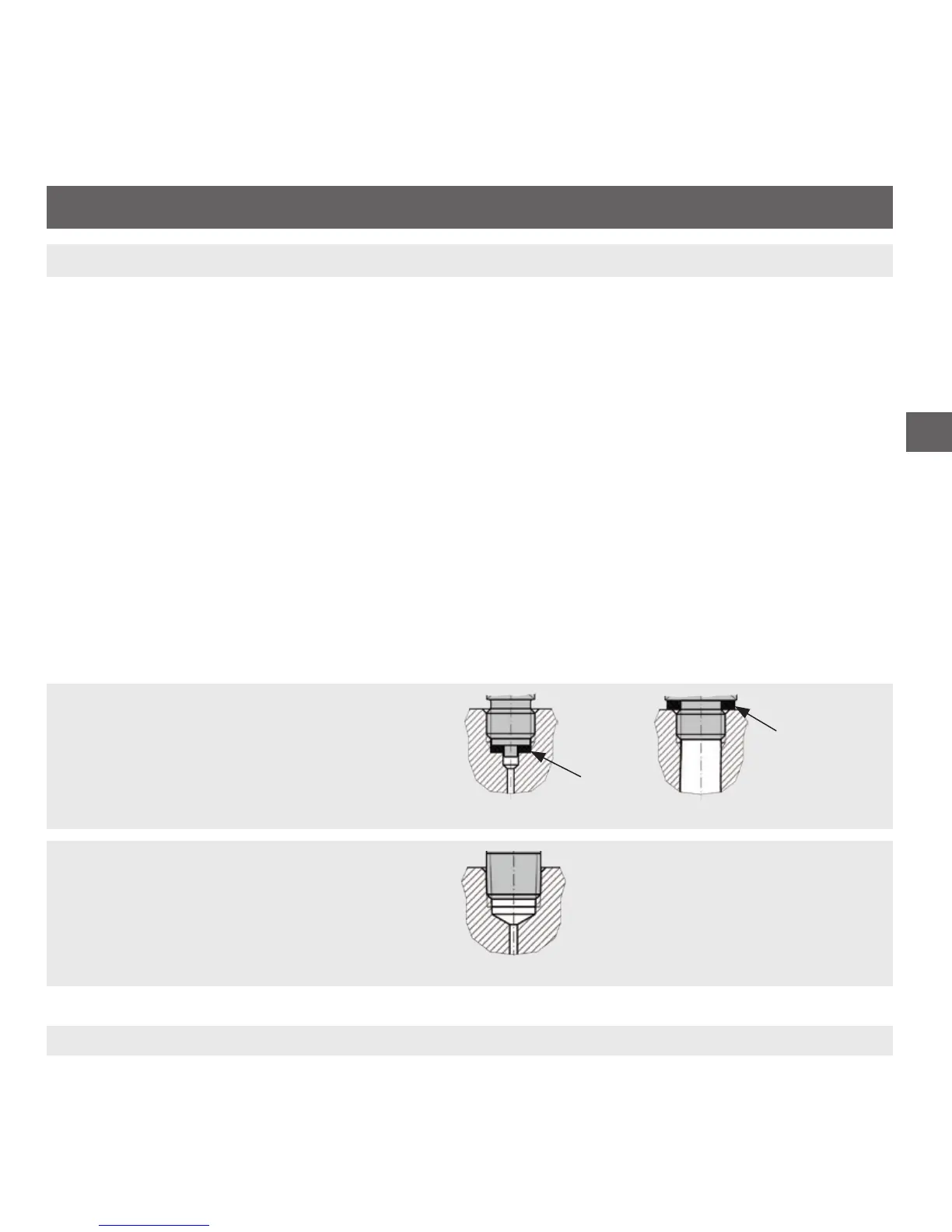

Variantes de joints d'étanchéité
Filetage parallèle
Sceller la surface d'étanchéité  avec un joint d'étan-
chéité plat, une bague d'étanchéité de type lentille ou
un joint d'étanchéité profilé WIKA.
selon EN 837
selon DIN 3852-E


Filetages coniques
Envelopper les letages avec du matériau d'étan-
chéité (par exemple du ruban PTFE).
NPT, R et PT

WIKA A-10 Specifications

General

Ingress Protection	IP65, IP67
Material	Stainless steel
Output Signal	4 ... 20 mA, 0 ... 10 V, 0 ... 5 V, 1 ... 5 V
Accuracy	≤ ±0.5 % of span
Process Connection	1/4 NPT, 1/2 NPT
Electrical Connection	M12 x 1
Supply Voltage	12...30 V DC
