33WIKA Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.15 07/2018 EN/DE/FR/ES
5. Inbetriebnahme, Betrieb

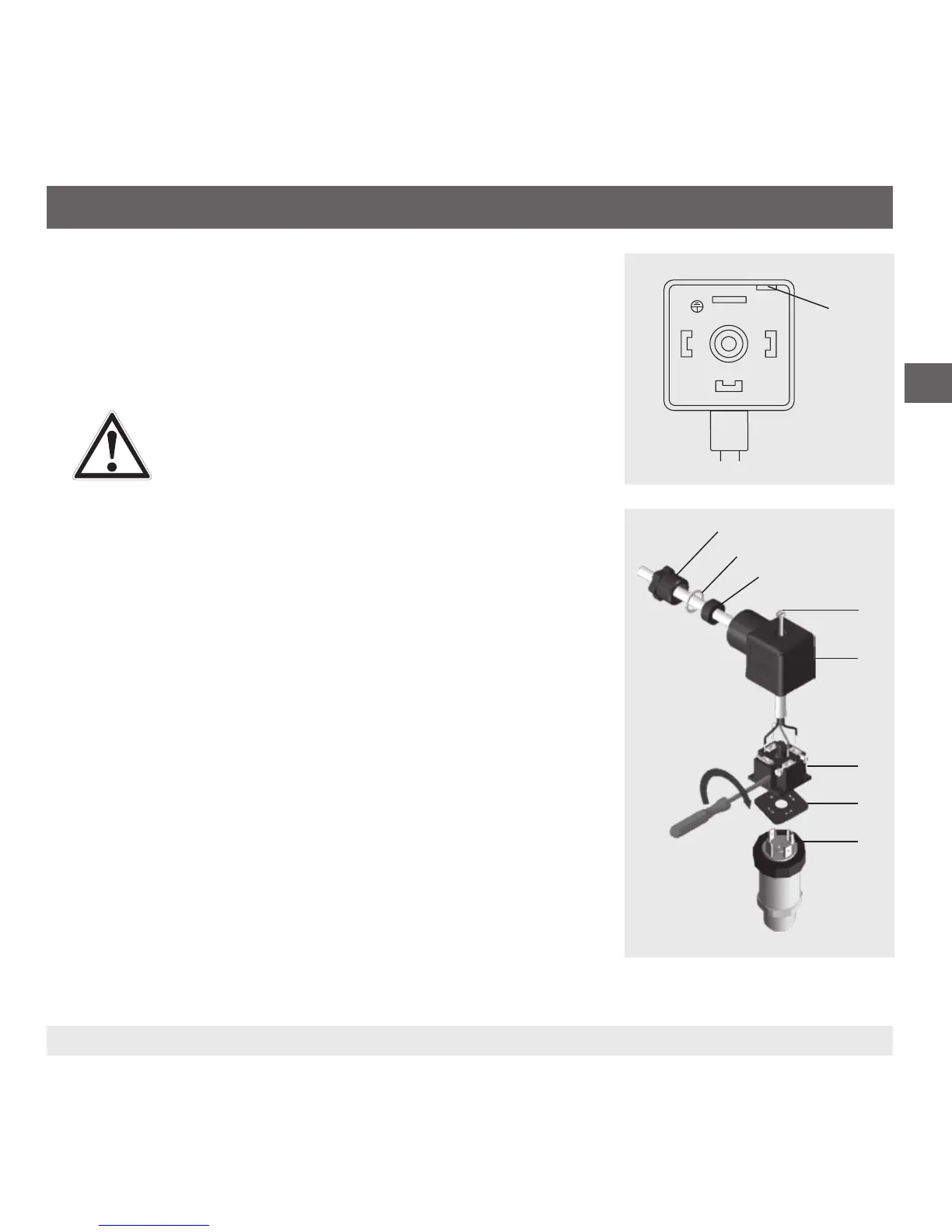

5.3 Montage Winkelstecker DIN 175301-803
1. Schraube (1) lösen.
2. Kabelverschraubung (2) lösen.
3. Winkelstecker (5) + (6) vom Gerät abziehen.
4. VORSICHT!
Unsachgemäße Montage
Dichtung des Winkelgehäuses wird beschädigt.
▶
Klemmblock (6) nicht durch Schraubenöffnung (1) oder
Kabelverschraubung (2) herausdrücken.
Über Montageönung (D) den Klemmblock (6) aus dem Winkelgehäuse
(5) hebeln.
5. Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4) und Winkel-
gehäuse (5) schieben.
6. Kabelenden gemäß Anschlussschema am Klemmblocks (6) anschließen.
7. Winkelgehäuse (5) auf Klemmblock (6) drücken.
8. Darauf achten, dass die Dichtungen unbeschädigt sind und Kabelver-
schraubung und Dichtungen korrekt sitzen, um die Schutzart zu gewähr-
leisten.
9. Kabel über Kabelverschraubung (2) verschrauben.
10. Flachdichtung (7) über Anschlusspins des Gerätes legen.
11. Winkelstecker (5) + (6) auf Gerät stecken.
12. Schraube (1) festziehen.
(D)
(7)
(5)
(6)
(8)
(1)
(2)
(3)
(4)

WIKA A-10 Specifications

General

Ingress Protection	IP65, IP67
Material	Stainless steel
Output Signal	4 ... 20 mA, 0 ... 10 V, 0 ... 5 V, 1 ... 5 V
Accuracy	≤ ±0.5 % of span
Process Connection	1/4 NPT, 1/2 NPT
Electrical Connection	M12 x 1
Supply Voltage	12...30 V DC
