FR
55WIKA Mode d‘emploi transmetteur de pression, type A-10
11218720.15 07/2018 EN/DE/FR/ES
5. Mise en service, utilisation

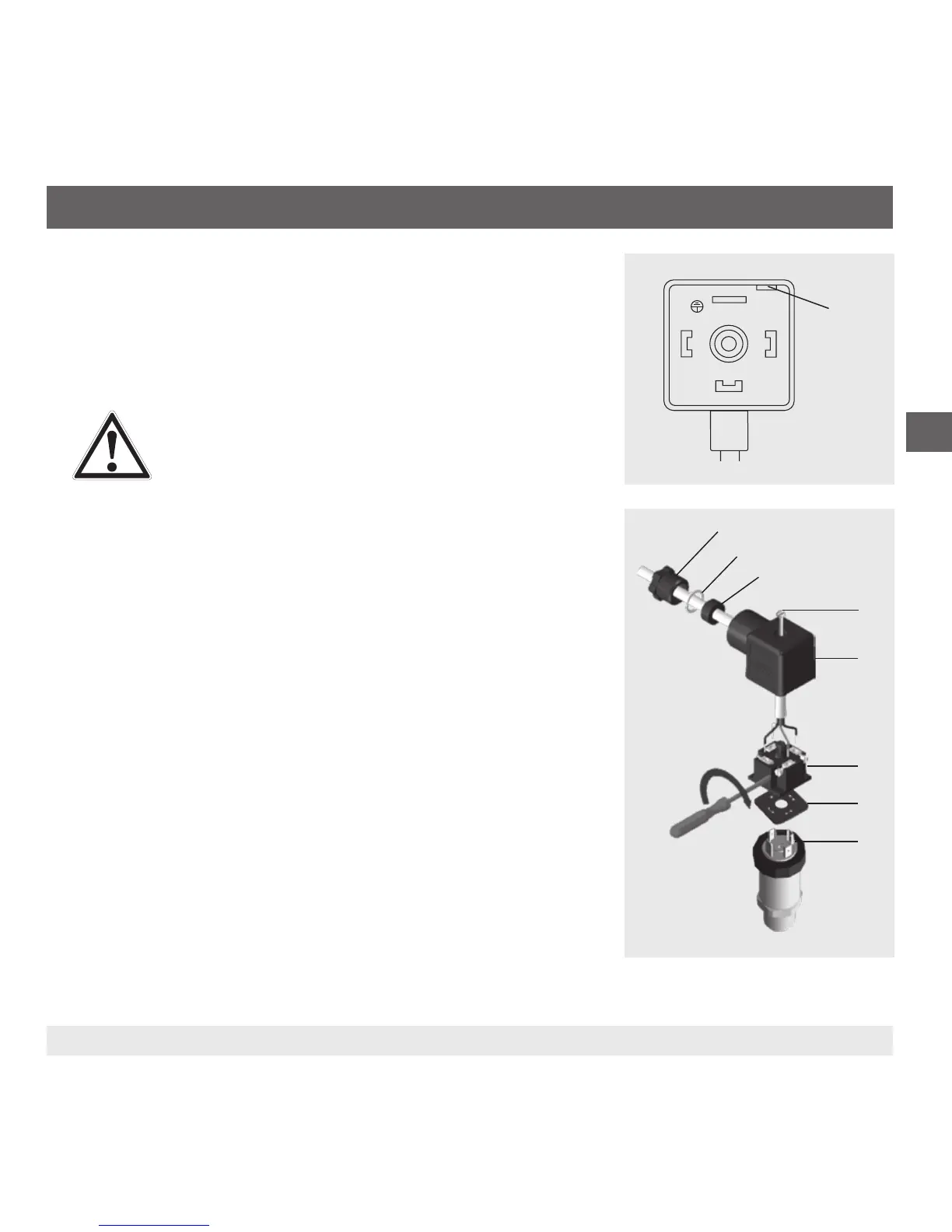

5.3 Pose d'un connecteur coudé DIN 175301-803
1. Dévisser la vis (1).
2. Desserrer le passe-câble (2).
3. Retirer soigneusement le connecteur coudé (5) + (6) de l'instrument.
4. ATTENTION !
Montage inapproprié
Le joint d'étanchéité du connecteur sera endommagé.
Ne pas essayer de pousser le bloc terminal (6) vers
l'extérieur en utilisant le trou de vis (1) ou le passe-
câble (2).
Par le trou de montage (D), hisser le bloc terminal (6) hors du boîtier
d'angle (5).
5. Glissez le câble à travers le passe-câble (2), le joint (3), l'étanchéité (4) et
le boîtier d'angle (5).
6. Connecter les extrémités de câble aux platines de raccordement (6) en
accord avec le diagramme de connection.
7. Presser le boîtier d'angle (5) sur le bloc terminal (6).
8. S'assurer que les joints d'étanchéité ne sont pas endommagés et que le
presse-étoupe et les joints d'étanchéité sont correctement positionnés an
d'assurer l'indice de protection.
9. Serrer le passe-câble (2) autour du câble.
10. Placer le joint plat (7) sur les ches de connexion de l'instrument.
11. Pousser le connecteur coudé (5) + (6) sur l'instrument.
12. Serrer la vis (1).
(D)
(7)
(5)
(6)
(8)
(1)
(2)
(3)
(4)
